JUKI506贴片机真空吸嘴结构设计

在SMT表面贴装生产线的取料工位，这类吸嘴是直接接触待贴装电子元器件的核心执行部件，承担着真空吸附取料、精准移载、平稳放料的全流程动作，其结构设计的合理性直接决定贴装精度、取料良率与设备运行节拍。从实际产线使用场景来看，这类吸嘴需要适配高速贴片机的快换安装结构，在频繁的上下往复、旋转对位动作中保持稳定的真空密封性，同时要避免刮伤元器件引脚与表面镀层。

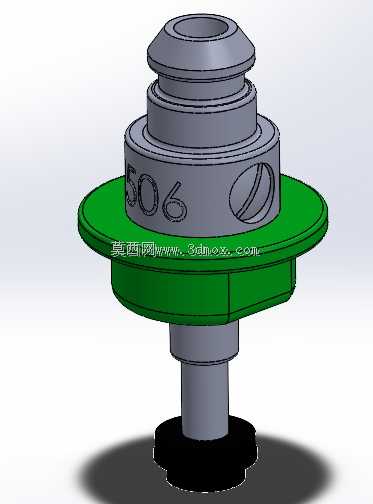

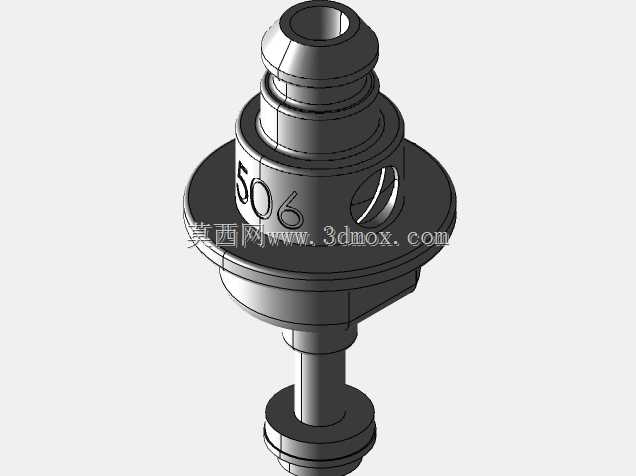

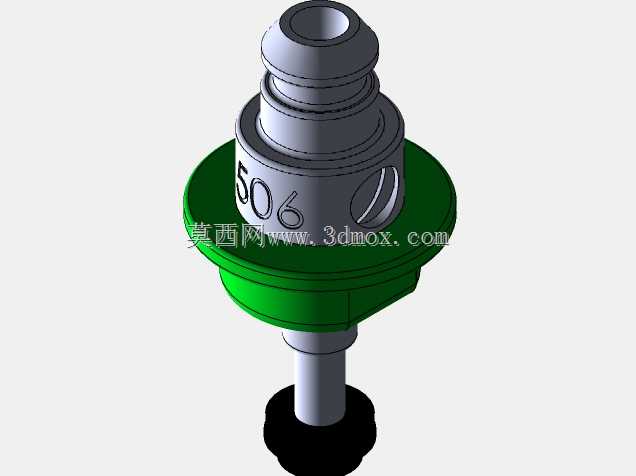

该吸嘴整体采用阶梯轴式同轴结构设计，上部为快插式真空接嘴段，做了多层环形凸台结构，能够直接与设备的真空供气杆快速插接，多层凸台可在插接时形成多道密封面，避免高速取放过程中出现真空泄漏，保证吸附力稳定。中部为定位法兰段，采用大直径圆盘结构，一方面作为吸嘴安装时的轴向定位基准，贴合设备安装座的端面保证安装同轴度，另一方面法兰侧面加工有定位缺口，可与安装座的定位销配合，防止吸嘴在高速旋转对位时发生周向转动，保证吸嘴端面的吸孔位置始终与对位基准重合。法兰上部的柱面刻印型号标识，方便产线换型时快速识别规格，避免错装。下部为延伸杆与吸头段，延伸杆做了等径圆柱设计，保证足够的结构刚度，在取料时不会因为真空负压或者接触反力发生偏斜，最下端的吸头根据适配元器件类型做了对应尺寸的吸孔，可在真空接通时形成稳定负压腔，牢牢吸附对应规格的片式元器件。

从安装边界来看，该吸嘴的法兰直径为安装时的最大径向尺寸，整体轴向长度适配贴片机Z轴的行程范围，安装时无需额外调整即可满足常规0402、0603等片式阻容元件的取料高度要求。设计过程中重点考虑了耐磨与密封需求，与真空杆接触的部位做了高光洁度处理，减少反复插拔带来的磨损，法兰下端面做了平面度管控，保证安装后与安装座贴合紧密无漏气。在实际使用中，这类吸嘴需要定期清洁吸孔处的锡膏、灰尘残留，避免堵塞造成真空不足，其同轴度公差控制在0.02mm以内，保证高速贴装时吸孔中心与设备旋转轴的重合度，减少贴装偏移问题。不同于普通气动吸嘴，贴片机专用吸嘴的重量做了严格管控，整体采用轻量化结构，降低Z轴高速往复运动时的惯性冲击，提升设备运行速度与定位稳定性，同时各段过渡位置均做了圆角处理，避免应力集中造成的断裂问题，适配产线长时间连续运行的工况需求。
