拉丁马奎纳酒店集成式水处理机组结构设计

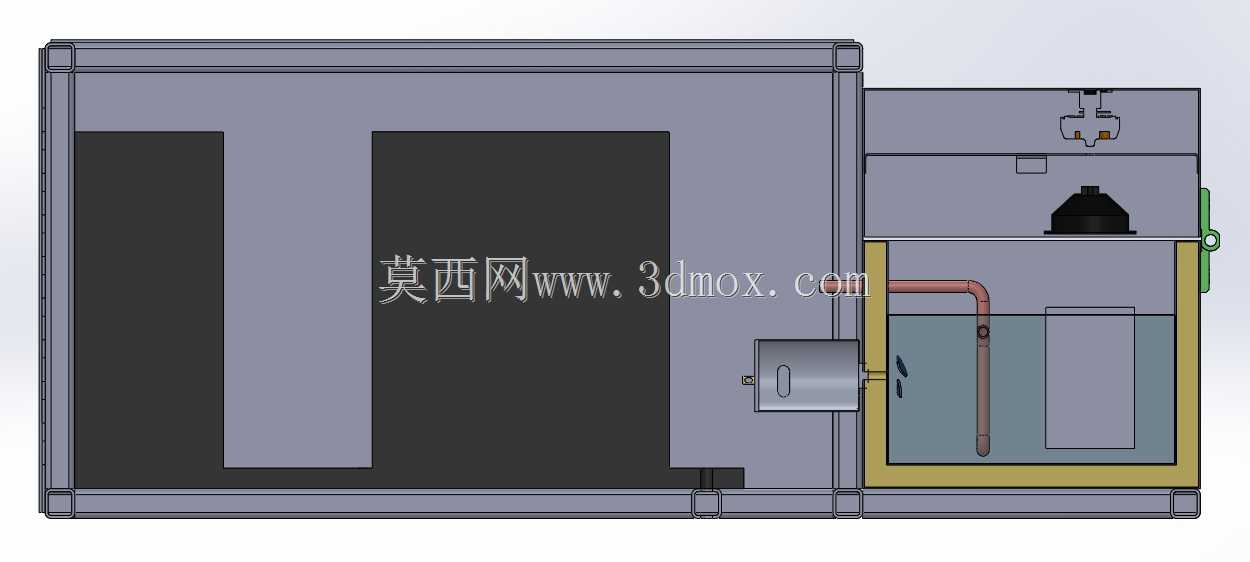

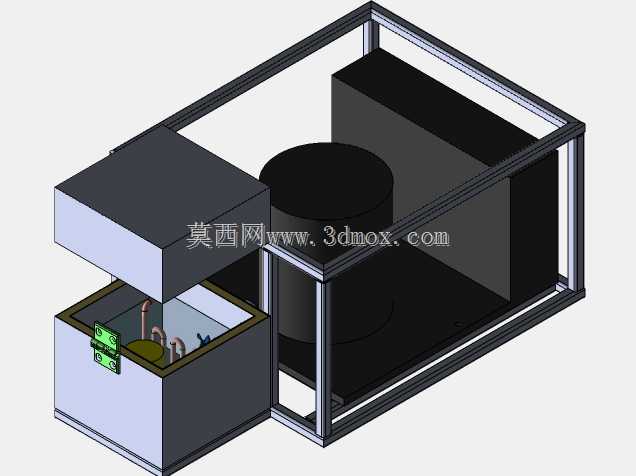

该结构针对酒店类商用建筑的给排水配套需求设计，核心解决传统分散式水处理设备占地大、管路接驳复杂、运维空间不足的痛点，整体采用集成式箱体布局，将过滤单元、增压管路、控制组件全部整合在标准模块化箱体内，可直接嵌入酒店地下设备层或楼顶设备间的预留安装位，无需额外搭建独立设备基座。从结构布局来看，左侧预留的大尺寸空腔为原水进水缓冲腔，内壁做了圆角过渡处理避免水流冲击产生的涡流噪音，适配酒店对设备运行低噪的要求，腔体外侧的密封边框采用嵌入式密封条设计，可承受0.3MPa的静态水压无渗漏，安装时仅需对接主进水法兰即可完成进水端接驳。右侧功能区采用分层排布逻辑，下层为过滤与换热组件安装位，图中可见的铜质弯管为热水循环管路，管路折弯处采用大曲率半径设计，减少水流阻力的同时避免管路长期运行产生的水锤震动，管路上预留的温度传感器安装位可直接拧入标准螺纹探头，无需现场二次开孔加工。中部的方形罐体为精密过滤单元，侧边的快开式压盖结构无需专用工具即可完成滤芯更换，适配酒店运维人员非专业设备维护的操作场景。上层空间预留了电气控制元件的安装位，顶部的卡扣式走线槽可将动力线与信号线分离排布，避免电磁干扰影响控制信号稳定性，侧边的绿色标识条为检修警示边界，提示运维人员该区域为带电操作区。整体箱体的外部安装边界采用标准集装箱式角件固定位，可直接与设备间的预置槽钢底座通过螺栓锁附，安装公差控制在±2mm范围内，无需现场配焊调整。设计过程中充分考虑了酒店设备的运维动线，箱体正面预留了整面可拆卸检修门，所有内部组件距离检修门的操作空间均不小于400mm，满足单人侧身操作更换滤芯、检修阀门的空间需求，管路接驳点全部集中在箱体后侧的统一接驳区，进水、出水、排污、溢流四个接口按固定间距排布，现场施工时可直接对接预制好的管路系统，减少现场配管的工作量。箱体的侧板采用1.5mm厚冷轧钢板折弯成型，内部贴附20mm厚的橡塑隔音棉，可将设备运行时的水流噪音控制在45分贝以下，避免设备运行噪音传递到酒店客房区域影响住客体验。
