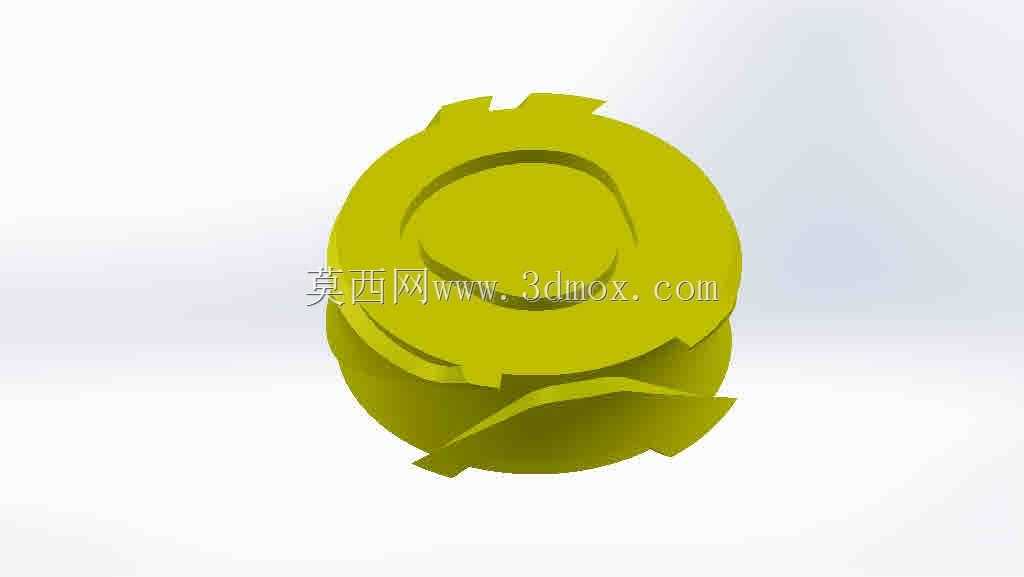

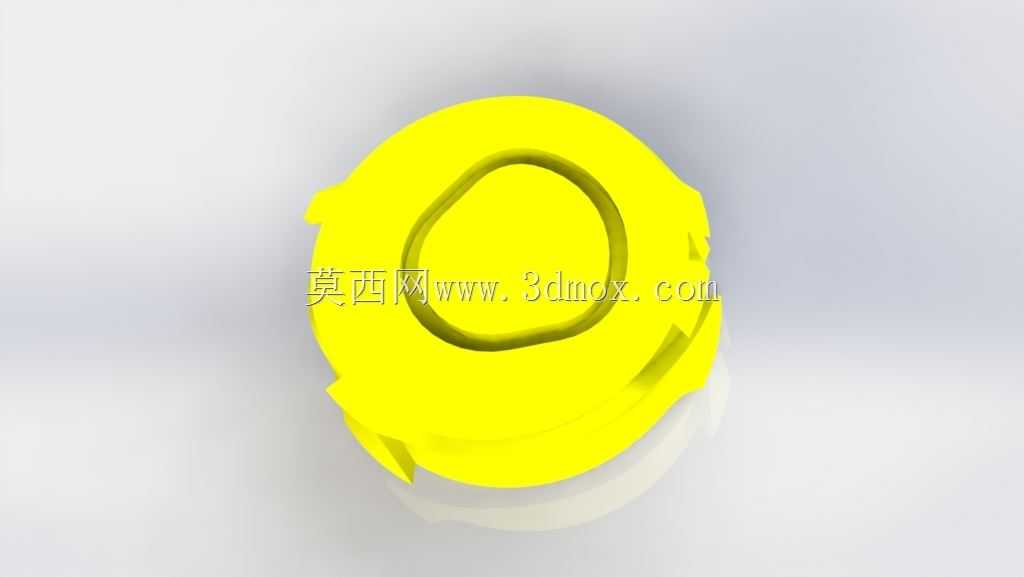

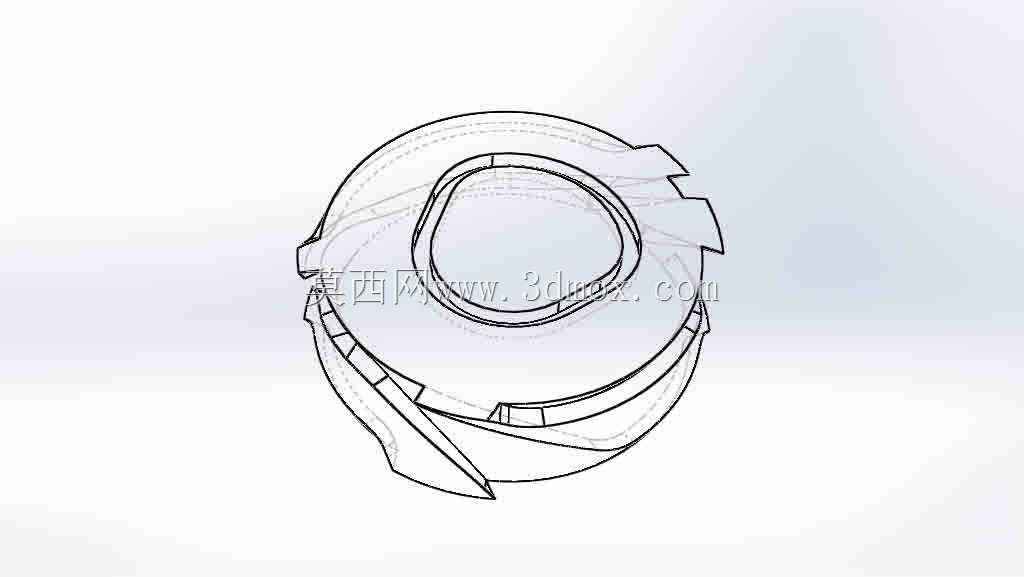

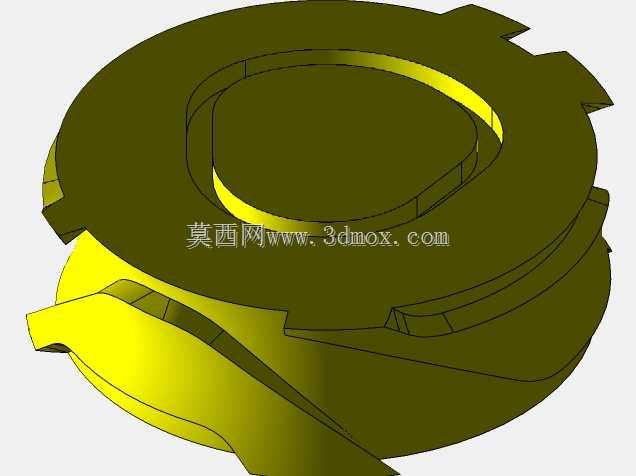

盘形沟槽式凸轮传动结构三维数模

这类盘形沟槽凸轮在自动化装配线、包装机械、轻工纺织设备里应用极广，核心作用是把输入轴的连续回转运动，直接转化为从动件的预设规律往复运动，不需要额外搭配复杂的连杆组就能实现精准的时序动作匹配，很多需要工位间歇转位、定点进给、往复推送的工位都会用到这类结构。从结构设计逻辑来看，该凸轮采用周向封闭沟槽的结构形式，从动件的滚子直接嵌在沟槽内部，不需要额外设置回程弹簧就能依靠沟槽侧壁约束实现双向传动，相比传统的外轮廓盘形凸轮，这种结构能承受更大的传动载荷，高速运转时也不会出现从动件跳脱的问题，传动稳定性更优。建模过程中需要重点关注沟槽轮廓的曲线拟合精度，每一段轮廓的升程、回程、休止段的曲率都要和从动件的运动规律完全匹配，不能出现曲率突变的拐点，否则实际运转时会出现刚性冲击，加剧从动件滚子的磨损，甚至引发设备震动。安装边界上，该凸轮中心设置有标准的轴孔与键槽结构，可直接与对应直径的传动轴配合，通过平键传递扭矩，盘体的外圆轮廓做了等厚设计，安装时不需要额外调整偏心量，只要保证端面与传动轴的垂直度公差在0.02mm以内，就能避免运转时的端面跳动问题。实际选型应用时，需要结合设备的工位动作节拍核算凸轮的基圆直径，基圆过小会导致轮廓压力角超过许用值，增大传动阻力，基圆过大则会占用过多安装空间，提升整体结构的重量。沟槽的宽度尺寸要和配套从动滚子的直径做间隙配合，预留0.03-0.05mm的间隙保证滚子顺畅转动，同时避免间隙过大导致的传动回程误差。这类凸轮的轮廓曲线通常会根据从动件的运动需求选择修正等速、修正正弦或者多项式运动规律，在高速运转的设备上会优先选择无冲击的运动曲线，降低设备运行时的噪音与震动，延长整套传动机构的使用寿命。建模时还需要注意沟槽侧壁的拔模角度，若采用铣削加工成型，需要预留合理的刀具让刀空间，避免加工时出现过切问题，盘体上的减重槽设计在不影响结构强度的前提下降低了零件自重，减少了传动轴的转动惯量，更适配高速间歇传动的工况需求。
