iPhone11手机壳设计用整机结构参考数模

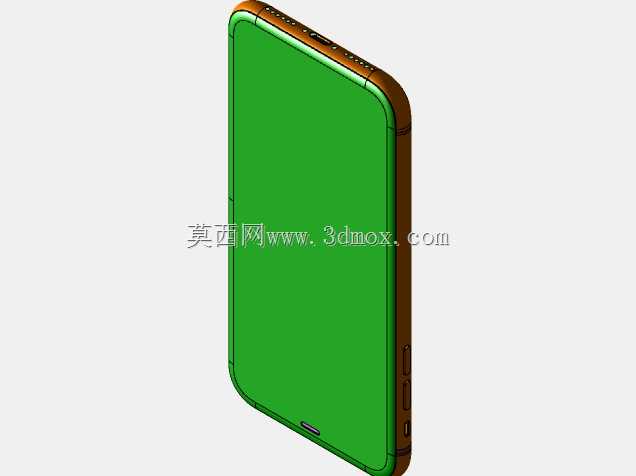

在消费电子配件开发领域，手机壳的结构适配精度直接决定成品的装配贴合度、按键操作手感与防护性能，这套数模正是为手机壳开发环节提供精准的整机外形与结构边界参考。从实际设计落地的角度看，数模完整还原了iPhone11整机的外轮廓曲率变化，包括背部弧面与中框的过渡圆角、正面屏幕边缘的2.5D弧面收边，这些细节是手机壳分型线设计、边缘包边高度确定的核心依据，若参考数模的曲率偏差超过0.1mm，量产的手机壳就会出现边缘翘边、贴合缝隙过大的问题。数模中完整保留了机身侧部的按键凸台位置、凸起高度与按压行程空间，对应手机壳的按键位设计需要预留足够的按压间隙，同时保证按键触发行程不受阻碍，避免出现按键卡滞、按压无反馈的问题。机身底部的扬声器开孔、充电接口凹槽、麦克风开孔的位置与尺寸也在数模中精准还原，手机壳对应位置的开孔需要匹配开孔的排布范围，同时预留足够的插拔空间，避免充电插头插入时与壳身发生干涉。机身背部的摄像头模组凸起高度、模组外轮廓的圆角尺寸是手机壳摄像头保护圈设计的关键参考，保护圈的高度需要略高于模组表面0.2-0.3mm，既能够在平面放置时避免镜头直接接触接触面，又不会因为过高影响拍摄时的边缘进光。从安装边界来看，数模给出的整机最大外形尺寸是手机壳内腔设计的基准，内腔尺寸需要在整机尺寸基础上预留0.05-0.1mm的装配间隙，同时考虑不同壳体材料的成型收缩率，比如TPU软壳的收缩率在0.5%-1%之间，PC硬壳的收缩率在0.2%-0.4%之间，设计时需要根据选用材料调整内腔尺寸补偿量，保证装配后松紧度适宜，不会出现过紧难以拆装、过松容易滑脱的问题。数模中还还原了机身中框的天线断点位置，针对金属材质的手机壳设计，需要在对应天线位置做绝缘隔断处理，避免金属壳体屏蔽手机信号，影响通话与网络连接性能。在实际的手机壳开发流程中，这类精准的整机数模可以省去前期逆向扫描整机的步骤，直接基于数模进行壳体的结构设计、壁厚分配、卡扣位置布局，大幅缩短开发周期，同时减少前期手板打样的迭代次数，降低开发成本。对于做防摔类手机壳的设计，还可以基于数模的边角位置，针对性设计边角缓冲气囊结构，结合整机的重量分布，调整缓冲结构的厚度与形变空间，保证跌落时冲击力能够被有效吸收，同时不会过度增加整机的握持厚度。
