多电压输出微型AC-DC电源模块结构设计

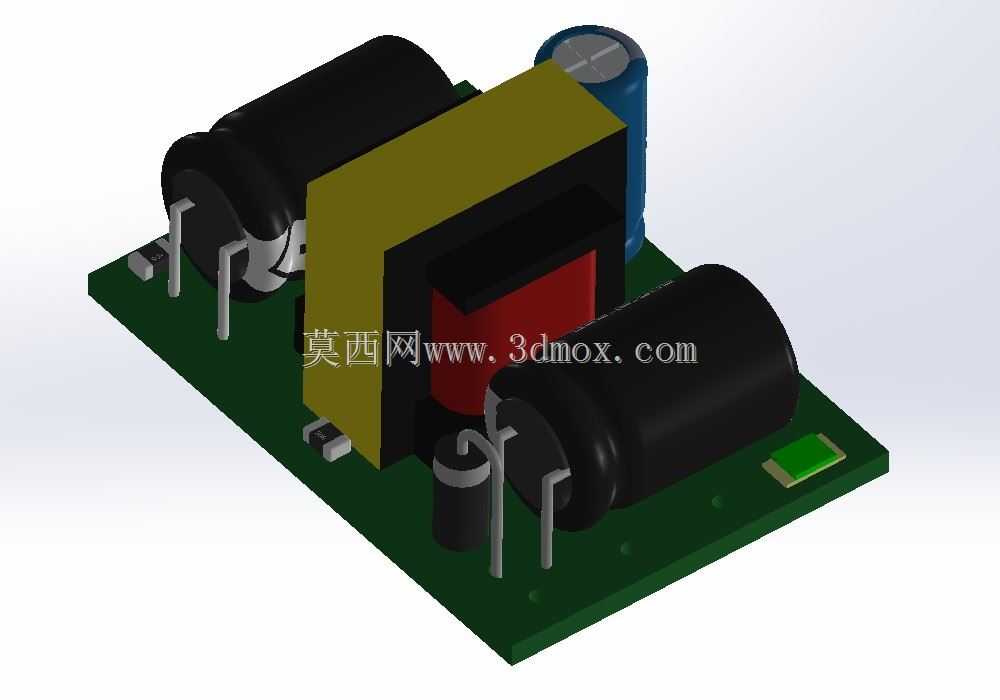

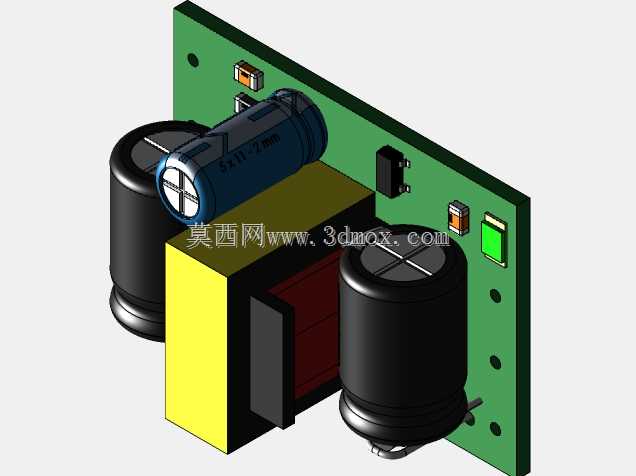

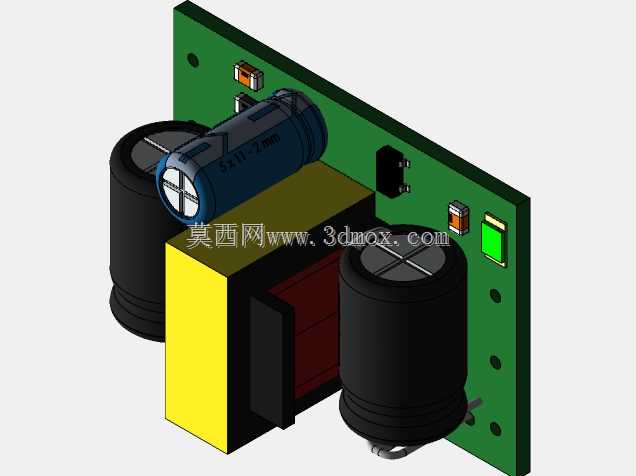

这类板载微型电源模块，核心是通过高频变压器实现交流输入到多路直流低压的隔离转换，在小型工控板、智能家居控制板、便携检测仪器里的应用占比极高，很多空间受限的嵌入式设备里，没法容纳独立开关电源的体积，就会直接把这类模块贴装或者直插在主控PCB上，省掉外接电源适配器的冗余结构。从结构设计来看，模块整体采用单PCB直载布局，核心的高频变压器做了绝缘骨架包裹，初次级绕组之间的绝缘距离完全满足安规要求，两侧布置的大容量铝电解电容分别对应输入整流滤波和输出滤波环节，电容引脚直接过波峰焊固定在PCB上，没有额外的固定支架，靠引脚本身的结构强度和焊点抗剪能力应对常规工况下的振动，小容量的陶瓷电容布置在输出端靠近引脚的位置，用来滤除高频纹波，避免输出电压尖峰影响后级芯片工作。模块支持5V、6V、9V、12V四种直流输出，对应不同的后级供电需求，比如5V给单片机、逻辑芯片供电，12V给继电器、小型风扇这类外设供电，单模块就能覆盖整块控制板的全部供电需求，不用再单独布置多路稳压电路。安装边界上，模块采用直插引脚设计，引脚间距按照标准2.54mm网格排布，兼容通用万能板和定制PCB的焊盘设计，整体高度控制在常规元件的最高尺寸范围内，不会和外壳或者上层板卡产生结构干涉，PCB边缘预留的安装孔位可以在振动较强的工况下打胶或者加铜柱固定，避免长期振动导致焊点开裂。设计过程中需要重点考量元件的排布间距，高压侧和低压侧的爬电距离要满足安规要求，变压器的磁芯位置要尽量远离板上的信号采集元件，避免高频磁场干扰模拟信号精度，电解电容的排布要避开板上的发热元件，防止高温环境下电容寿命快速衰减，输出引脚的走线宽度要对应每路的最大输出电流，避免走线过窄导致压降过大或者载流不足。实际选型时，这类模块不需要额外搭建外围整流滤波电路，直接接入交流输入就能得到稳定的直流输出，能大幅缩短硬件开发的周期，结构设计阶段只需要预留对应的安装空间和焊盘位置，不用单独做电源部分的结构防护，模块本身的绝缘处理已经满足常规工业环境的使用要求。
