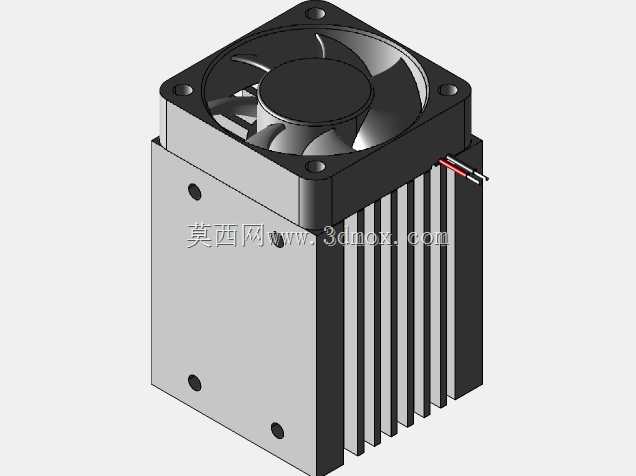

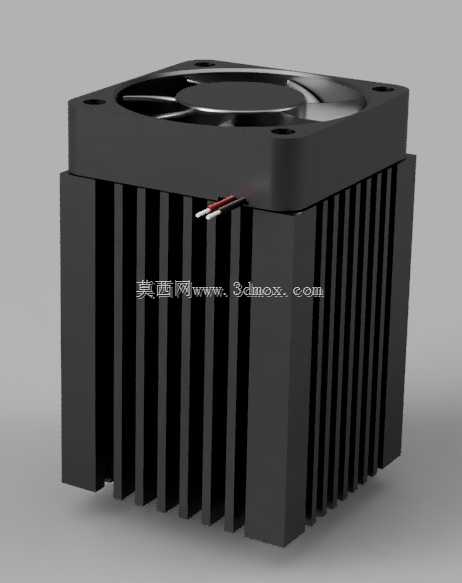

Eleksmaker450nm3.5W二极管激光模块结构

这款450nm波长的3.5W功率二极管激光模块，是桌面级数控加工场景里常用的加工执行部件，常被搭载在小型定制CNC设备、桌面雕刻机上完成非金属材质的表面标刻、薄材切割作业，日常加工中可应对亚克力、薄木板、皮革、纸质材料的加工需求，在小型文创加工、DIY制作、小批量打样场景里使用率很高。从结构设计来看，模块主体采用一体化挤压铝型材散热壳体，壳体外侧做了密集的平行鳍片结构，鳍片的排布方向顺着模块安装后的气流走向设置，能在自然对流或者搭配小尺寸轴流风扇的情况下，快速把激光二极管工作时产生的热量导出，避免因结温过高导致的波长漂移、功率衰减问题，延长核心发光器件的使用寿命。模块的安装边界设计充分考虑了桌面设备的改装兼容性，壳体侧面预留了多组标准螺纹安装孔，孔位间距适配常见的2020、3030铝型材安装槽位，不需要额外制作复杂的转接件就能完成固定，底部的激光出光口做了内凹的防护设计，既可以避免日常挪动、安装过程中刮花出光镜片，也能减少加工过程中飞溅的切屑直接撞击镜片的概率。模块尾部预留了供电接线引脚，引脚做了绝缘隔离处理，接线时不需要额外拆解壳体就能完成线路连接，降低改装接线的操作难度。在做配套安装底座的结构设计时，需要重点考量几个边界条件：首先是散热鳍片周边要预留足够的通风间隙，不能紧贴其他结构件遮挡鳍片的通风道，否则会大幅降低散热效率；其次是安装孔的同轴度要控制在合理公差范围内，保证激光出光方向和设备Z轴运动方向的平行度，避免加工过程中出现焦距偏移、加工深度不均的问题；另外要在模块对应位置预留接线的走线路径，避免设备运动过程中线路被剐蹭拉扯。这类激光模块的结构设计没有冗余的复杂构件，核心围绕散热效率、安装兼容性、使用可靠性三个核心需求展开，壳体的黑色阳极氧化处理除了提升表面耐磨性能之外，也能减少激光漫反射对周边操作人员的影响，整体结构紧凑，占用安装空间小，很适合在小型桌面数控设备上集成使用，做配套结构设计时只要把控好安装精度、散热空间、走线防护这几个要点，就能保证模块长时间稳定工作，满足日常小功率激光加工作业的需求。
