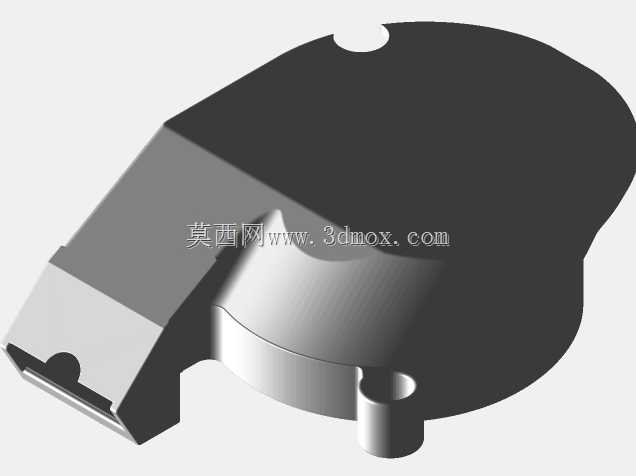

这类异形曲面壳体零件,多应用在小型手持设备、便携检测仪器或者小型动力工具的外壳包覆场景中,核心作用是为内部的电子元件、传动结构提供物理防护,隔绝外界粉尘、水汽侵入,同时兼顾手持握持的贴合手感,避免棱角磕碰带来的使用不适。从结构设计来看,零件主体采用大弧度曲面过渡,没有尖锐的直角棱边,一方面是降低注塑成型过程中的应力集中问题,减少冷却阶段的翘曲变形风险,另一方面曲面结构相比平面壳体拥有更好的结构刚性,同等壁厚条件下抗挤压、抗跌落的性能更优,能在跌落冲击时通过曲面形变分散受力,避免壳体直接开裂。零件上预留的两处圆形通孔,一处位于壳体顶部平面,一处位于侧下方凸台位置,分别对应内部组件的走线穿出、操作按键或者外接接口的安装位,孔位边缘做了0.3mm的倒角处理,既可以去除注塑飞边,也能避免装配时割伤线材或者操作人员手指。侧方延伸出的楔形凸台结构,是为了匹配内部功能模块的安装空间,凸台内侧设计有对应的卡扣位,不需要额外打螺丝就能和另一半壳体完成扣合装配,能有效减少装配工序的耗时,也避免螺丝孔位破坏壳体外表面的整体性。设计这类零件时,首先要确认内部元器件的排布边界,壳体的内壁和内部元件之间预留0.8-1.2mm的安全间隙,避免装配时出现干涉,同时根据壳体的整体尺寸设定均匀的壁厚,整体壁厚控制在1.8-2.2mm区间,不同壁厚位置的过渡采用渐变斜面衔接,防止注塑时出现缩痕、缺胶等成型缺陷。安装边界方面,壳体的外轮廓最大尺寸适配常规手持操作的握持范围,侧方凸台的突出高度不超过主体厚度的二分之一,避免放置时出现重心偏移倾倒的问题,底部的平面区域做了微小的拔模斜度,方便注塑完成后从模具中顺利脱出,同时保证壳体放置在平面上时的稳定性,不会出现晃动。这类壳体的曲面建模过程中,需要反复调整曲面的曲率连续性,保证外表面顺滑无凹凸拐点,后续做表面晒纹、喷涂处理时不会出现纹理不均、漆面堆积的问题,同时卡扣位的位置要均匀分布在壳体的拼接边缘,扣合后合模缝均匀控制在0.1mm以内,既满足外观要求,也能提升整体的装配密封性。
- 上一篇:模数1压力角20度公制直齿圆柱齿轮
- 下一篇:MG996R舵机式伺服电机结构设计
- 全部评论(0)
- 模板大小 14.74 MB
- 售价 5金币
- 浏览次数
- 系统要求 STL
- 软件分类 通用机械零部件
