七寸触控屏配套嵌入式安装前挡板结构

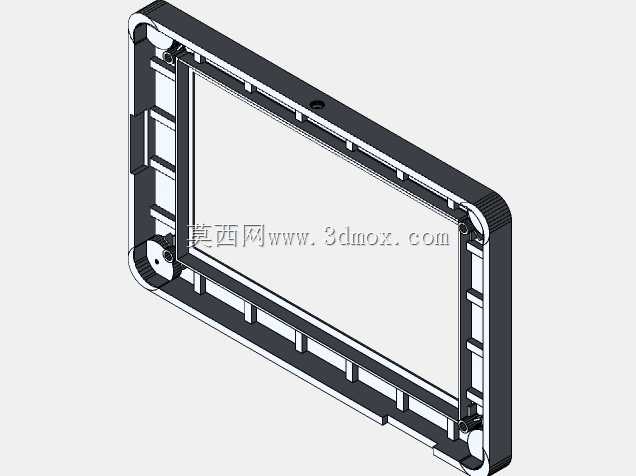

这款七寸触控屏配套的前挡板，主要面向工业人机交互界面的嵌入式安装场景，常见于小型设备操作面板、桌面式工控终端、简易自动化设备的操控端位置，用来在设备壳体外侧完成触控屏的压合固定，同时遮挡屏体与安装开孔之间的装配缝隙，避免灰尘、切削碎屑、溅落的冷却液从装配缝隙进入设备内部，也能避免安装边缘的毛刺划伤操作人员。从结构设计来看，挡板整体采用矩形框体结构，边框宽度经过适配，既能够完全覆盖常规七寸屏的安装预留边距，又不会过度遮挡屏体的有效显示触控区域，框体内侧设置有多组均匀分布的限位筋位，安装时屏体可以顺着筋位滑入到位，不需要额外做对位调整，筋位的高度刚好匹配常规七寸Nextion屏的壳体厚度，压合后不会出现屏体晃动、偏移的问题。挡板的四个转角位置做了圆弧过渡处理，一方面避免尖角在安装、维护过程中划伤操作人员，另一方面也匹配多数工业设备面板的开孔转角设计，降低面板开孔的加工难度，不需要在转角处做极小半径的铣削加工。框体侧边预留的安装孔位，对应屏体自带的固定螺柱位置，安装时可以直接从挡板外侧拧入螺丝完成固定，不需要在设备壳体内部预留额外的操作空间，对于内部走线密集、安装空间局促的小型设备来说，这种固定方式能大幅降低装配难度，后期维护更换屏体时也只需要从面板外侧拆卸螺丝即可，不用拆解设备整体外壳。在安装边界的适配性上，这款挡板的外轮廓尺寸刚好匹配常规七寸屏嵌入式安装的通用开孔公差，当面板开孔存在±0.5mm的加工误差时，挡板的边框依然可以完全覆盖开孔边缘，不会出现漏缝、边框压合不到位的问题。挡板内侧的边缘位置预留了密封胶条的安装槽，有防尘防水需求的应用场景，可以在槽内嵌入对应尺寸的发泡橡胶条，压合后能够达到IP54左右的防护等级，适合在有少量粉尘、溅水的车间生产环境下使用。从实际使用的角度出发，这款挡板的结构做了等壁厚设计，整体壁厚均匀，不管是采用3D打印做小批量样机验证，还是开模做注塑批量生产，都不会出现壁厚差异导致的缩痕、变形问题，批量生产时的良率更有保障。框体上额外设置的几处小型定位凸点，安装时可以卡入面板开孔对应的定位缺口内，避免拧螺丝的过程中挡板出现移位，保证屏体安装后与设备面板保持齐平，不会出现一侧高一侧低的装配偏差。日常维护时，只需要松开固定螺丝就可以取下挡板，清理屏体表面积攒的灰尘、油污，也可以直接更换同尺寸的故障屏体，不需要重新加工面板开孔，适配性较强。
