乐高模块化紫外可见光谱仪结构设计

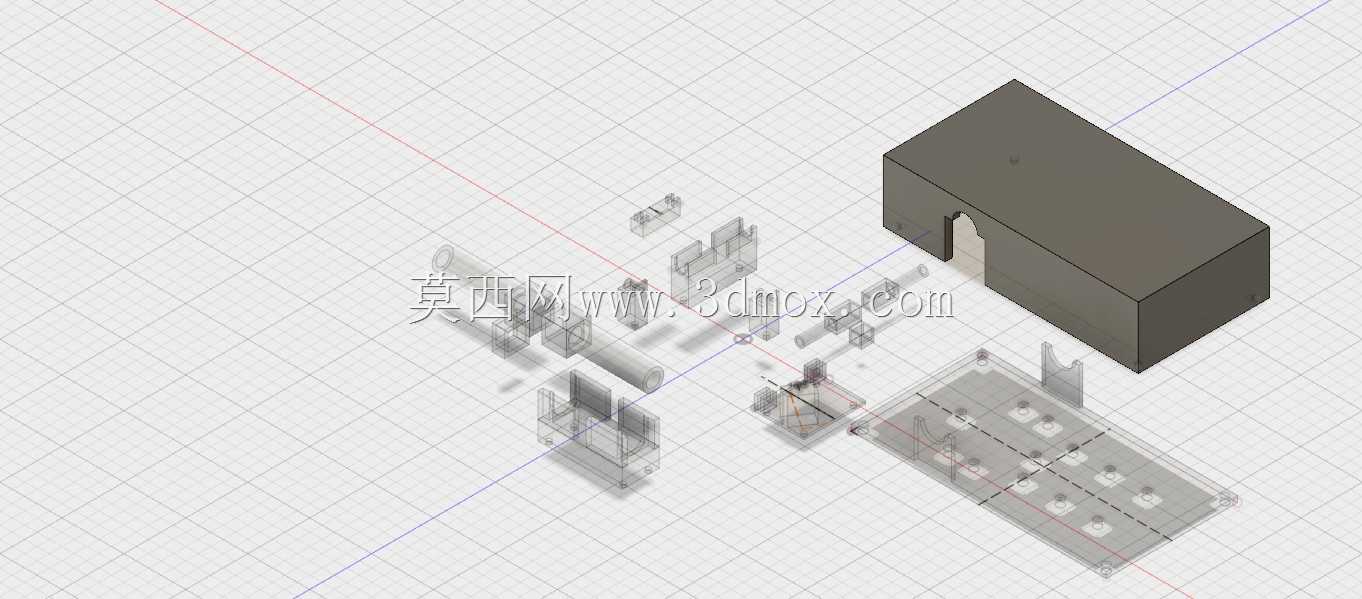

这款光谱检测设备的结构方案，核心面向实验室快速搭建、教学演示场景下的紫外-可见光波段光谱检测需求，可适配128位光电二极管阵列或者经典单通道光电二极管作为检测元件，完成样品的透射、反射光谱数据采集，支撑物质定性定量分析、光学元件透过率测试这类常规检测工作。设计阶段特意采用了类似乐高积木的模块化拼接思路，把设备拆分为光学腔体模块、光电检测安装模块、光路校准模块、样品承载模块几个独立单元，每个单元都设置了统一的拼接定位卡口，不需要额外定制连接件就能完成组装，既方便教学场景下的拆装演示，也能根据实际检测需求快速替换不同规格的检测模块，比如更换不同通光孔径的样品池座、不同焦距的透镜组，不需要重新加工整套设备外壳。光学通路部分的管道与透镜安装座，设计时明确要求采用树脂印刷工艺成型，考虑到光学通路需要避免杂散光干扰、同时保证光路传输效率，透镜安装位与管道中间段需要做抛光处理达到透光要求，为了降低抛光工序的加工难度，特意将管道结构沿光轴中面做了分体设计，加工时可以先分别对两个半壳的内壁做抛光处理，再通过定位卡扣完成拼接，避免整体管道内壁抛光时工具无法深入的问题，也能减少内壁加工残留的刀纹对光路的漫反射干扰。设备的主体外壳采用封闭盒式结构，所有拼接缝隙处都预留了遮光挡边，组装后可以有效隔绝环境杂散光进入光学腔体，避免检测数据出现背景噪声过高的问题。光电检测模块的安装位设置了可微调的定位槽，能够根据不同型号光电二极管的感光面位置，调整检测元件与聚焦透镜的相对距离，保证不同规格的检测元件都能接收到聚焦后的完整光斑，不需要重新设计透镜安装位置。样品承载模块设置了标准比色皿的安装卡槽，同时预留了定制样品架的安装空间，可以适配固体样品、薄膜样品这类非常规检测对象的装夹需求。整个设备的安装边界控制在常规实验室桌面设备的尺寸范围内，不需要额外预留大型安装空间，底部设置了防滑支撑脚，放置在普通实验台面上就能完成光路校准与检测工作，不需要额外搭建光学平台。各模块的拼接公差控制在0.1mm以内，反复拆装后也能保证光路的同轴度要求，避免多次拆装后出现光路偏移需要重新校准的问题，光学管道内壁除了抛光透光段，其余非透光区域都设计了消光纹结构，进一步减少内部杂散光的反射干扰。
