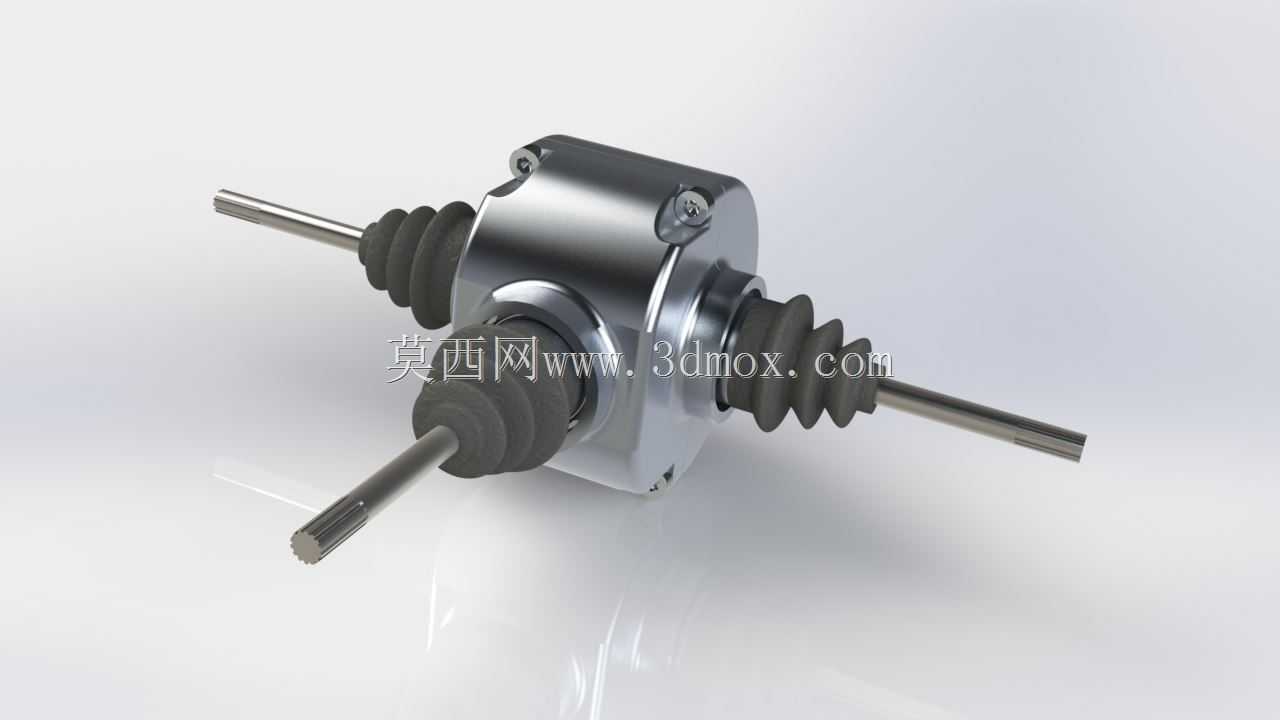

带CV关节的三输出轴差速传动装置

该差速传动装置主要面向多轮驱动的行走类设备传动场景，可适配小型电动作业车辆、全地形行走设备、特种作业移动平台的动力分配需求，核心作用是在动力输入后，将扭矩按需分配至三个输出轴，同时允许各输出轴以不同转速转动，抵消行走过程中因转弯、路面起伏、轮径磨损差异带来的转速差，避免传动部件出现扭转载荷过载、轮胎打滑拖磨的问题。

设计过程中优先考虑了传动路径的载荷分布合理性，将差速核心腔体设置在整体结构的中心位置，三个输出轴沿腔体不同方向伸出，每根输出轴与腔体衔接位置都集成了CV等速万向节结构，搭配波纹式防尘护套，既可以补偿输出轴安装时的角度偏差，也能在设备行走过程中随悬架跳动调整传动角度，保证动力传递的等速性，不会出现普通十字万向节传动时的转速波动问题，降低传动过程中的冲击与异响。

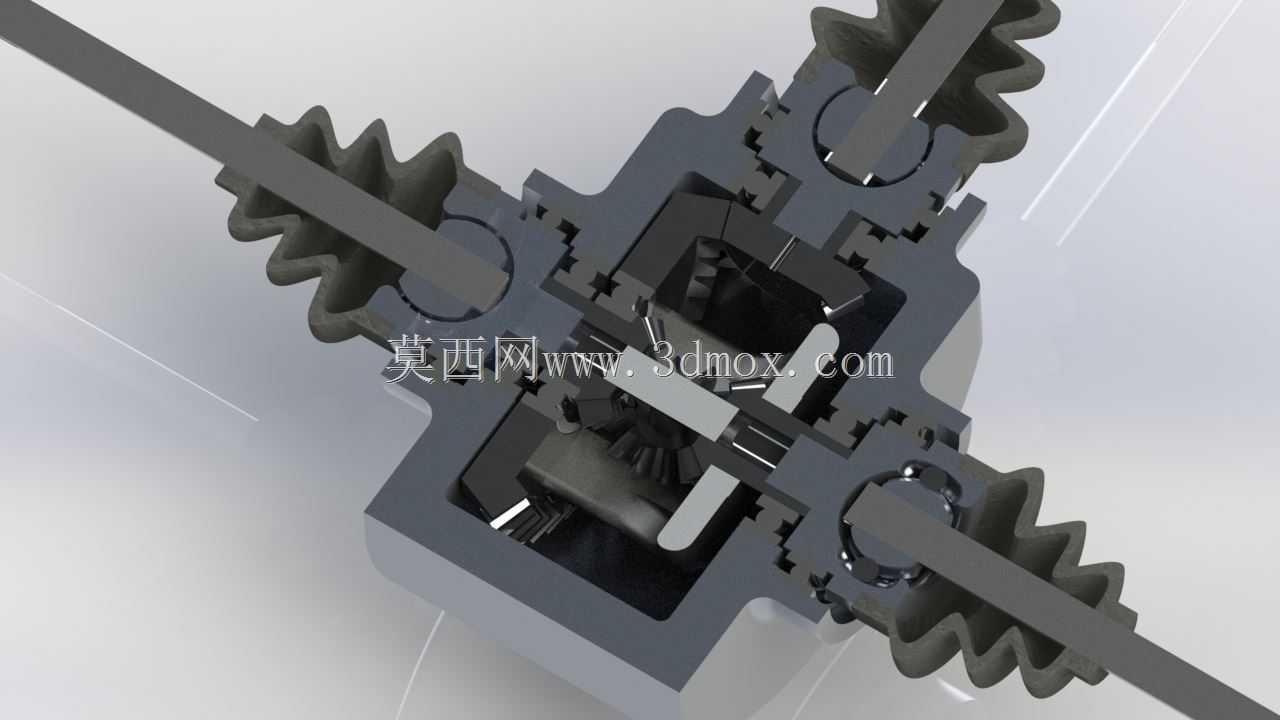

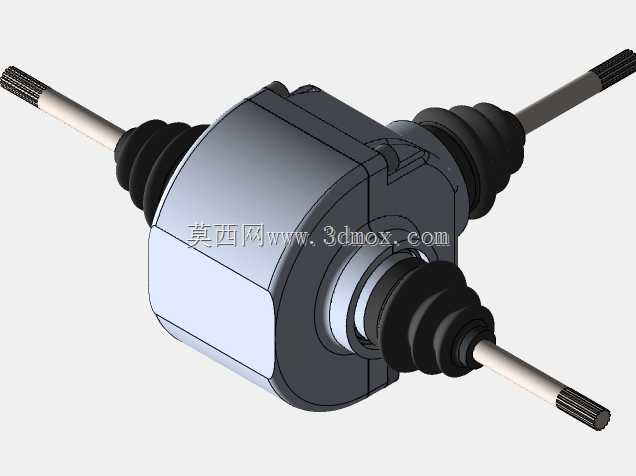

从结构布局来看，核心差速腔体采用近似方形的圆角壳体设计，壳体表面预留了安装定位的凸台与连接孔位，可直接适配对应安装位的法兰连接，不需要额外设计转接支架。三根输出轴的外端都加工有标准花键结构，可直接与轮毂端的传动法兰配合安装，轴身的光杆段可适配常规规格的密封圈与支撑轴承，安装时需注意各输出轴的摆动角度不能超过CV关节的最大许用摆角，避免万向节钢球出现脱出、卡滞的问题。

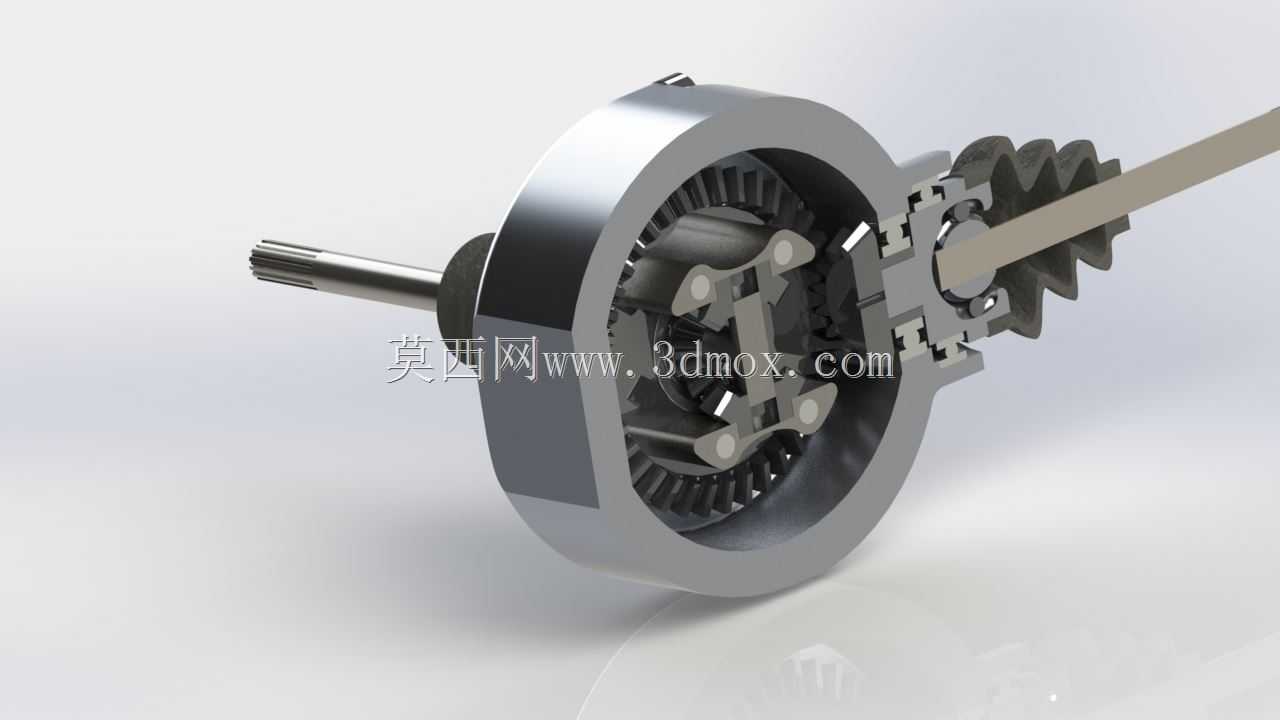

设计时对内部差速齿轮的啮合间隙做了优化调整，壳体内部预留了充足的润滑脂存储腔，配合输出轴处的密封结构，可实现长时间免维护运行，不需要频繁补充润滑介质。防尘护套采用耐油耐老化的橡胶材质，卡箍位置做了密封贴合设计，可阻挡外部泥沙、粉尘进入万向节与差速腔体内部，延长部件的使用寿命。在安装边界上，需要预留出各输出轴摆动的空间，避免轴身摆动时与周边车架、悬架部件发生运动干涉，同时保证壳体安装面的平面度符合要求，避免安装后壳体出现形变，导致内部齿轮啮合卡滞。

该结构相比传统两输出轴差速器，多设置的一路输出可适配三轮驱动的特殊行走布局，省去了额外加装分动机构的步骤，简化了整车传动系统的结构，减少了传动链路中的功率损耗，同时集成的CV关节也省去了单独加装万向节的安装步骤，整体集成度更高，适合对安装空间有严格限制的小型行走设备使用。
