Ljungstrom回转式空气预热器转子结构

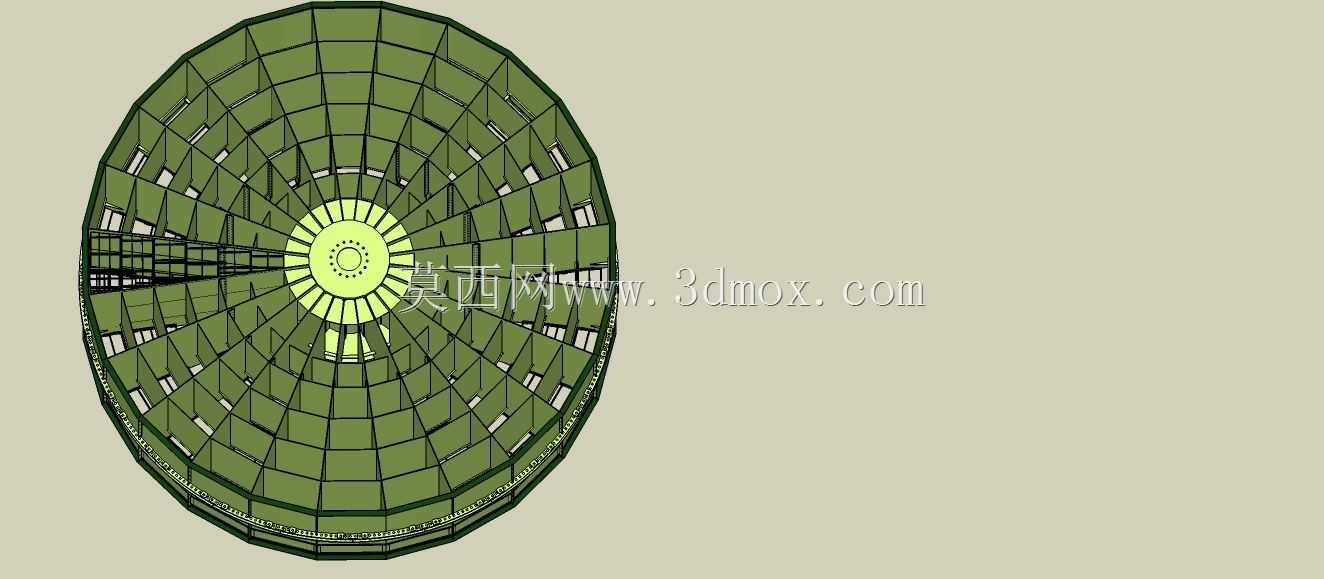

在燃煤电站、工业锅炉的尾部烟道系统中，回转式空气预热器是决定锅炉热效率的核心辅机设备，而转子作为整台预热器的核心承载与换热载体，其结构设计合理性直接影响设备运行的漏风率、换热效率与长期运行稳定性。该转子整体采用圆柱形笼式框架结构，中心设置驱动端轴座连接结构，沿径向均匀布置多道径向隔板，将转子横截面分隔为若干独立的扇形仓格，每个仓格内用于填充不同规格的蓄热元件，也就是日常运维中提到的换热篮子。不同于管壳式换热器的固定换热面结构，回转式预热器的转子会以每分钟1-2转的低速缓慢旋转，当仓格转动至烟气侧通道时，蓄热元件吸收高温烟气的热量，当同一仓格转动至空气侧通道时，蓄热元件将蓄积的热量释放给送入锅炉的冷空气，通过这种旋转蓄热、放热的交替过程，完成烟气余热回收与入炉空气预热的功能，通常可将锅炉排烟温度降低100℃以上，将入炉空气加热至300℃左右，大幅降低锅炉的燃煤损耗。从建模逻辑来看，该转子结构在建模过程中优先保证了径向隔板、周向围带、中心筒的装配对位精度，所有仓格的周向角度偏差控制在工程允许的安装公差范围内，避免实际生产组装时出现蓄热元件无法装入、动静部件刮卡的问题。考虑到现场安装的边界条件，转子的外径尺寸需匹配预热器外壳的内径尺寸，预留合理的径向密封间隙，转子轴向高度需匹配上下端梁的安装间距，中心筒两端的轴头尺寸需与上部导向轴承、下部支撑轴承的安装位完全契合，避免现场安装时出现同轴度偏差过大导致的运行振动问题。结构设计上，径向隔板同时承担了仓格分隔与结构加强的作用，外圈周向围带既作为转子的外部防护结构，也为径向密封片的安装提供基准面，靠近中心筒的区域采用加密的隔仓布置，适配中心区域烟气与空气流速较高的流场特性，外圈区域的仓格尺寸适当放大，在保证结构强度的前提下降低转子整体重量，减少驱动装置的负载。实际工程应用中，这类转子结构还需考虑热态运行时的热膨胀补偿，各部件的连接位置预留了热膨胀间隙，避免高温工况下结构件受热变形卡涩，蓄热元件的分层布置也适配不同温度段的换热需求，高温段采用耐氧化腐蚀的材质，低温段预留了防堵灰的吹扫间隙，匹配电厂常规的蒸汽吹灰、高压水冲洗的运维需求。
