山地自行车花鼓轮毂结构三维设计

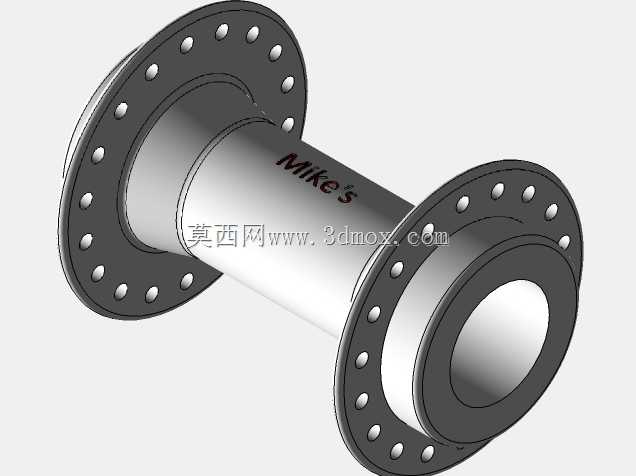

日常通勤、山地越野、公路竞速等不同骑行场景下，轮组的转动顺畅度、径向承载能力直接决定骑行体验与行驶安全，而花鼓作为轮组的核心旋转支撑部件，是连接辐条、轮轴与车架的关键枢纽。这款花鼓采用对称双法兰盘结构设计，两侧法兰盘沿圆周均匀分布辐条安装孔，孔位排布经过受力校核，可匹配常规等径辐条的编圈需求，无论是交叉编法还是径向编法都能适配，安装时辐条端头卡入孔位后通过条帽拉紧，可将轮圈受到的地面冲击力均匀分散到整个花鼓筒体上，避免局部应力集中导致的法兰变形或辐条断裂。筒体中段做了等径空心设计，在保证整体扭转刚度的前提下有效降低了自身重量，空心内腔可容纳轮轴、轴承组件，两侧的轴肩位置预留了标准轴承的安装位，装配时轴承压入后可通过轴挡或锁紧螺母固定，保证转动过程中无径向窜动，转动阻尼控制在合理区间，既不会因为间隙过大出现轮组晃荡，也不会因为预紧力过大导致转动卡滞。法兰盘的厚度、孔位到筒体中心的距离都经过尺寸链核算，和常规规格的山地车、通勤车车架开档尺寸匹配，不需要额外改装车架即可直接安装替换，两端的轴头位置可兼容常规快拆杆或者实心轴的安装方式，满足不同使用场景的装配需求。从结构受力角度来看，骑行过程中垂直方向的载荷通过辐条传递到两侧法兰，再通过筒体传递到内部轴承与轮轴，最终传递到车架前叉或者后叉上，这款花鼓的筒体和法兰衔接位置做了圆弧过渡处理，避免直角结构带来的应力集中问题，在颠簸路面承受冲击载荷时，过渡区域不会出现应力突变导致的开裂风险。法兰盘上的辐条孔做了轻微的倒角处理，辐条安装后不会因为孔位锐边切割辐条弯头位置，大幅降低长期使用过程中辐条断裂的概率，同时倒角结构也能让辐条的弯折角度更贴合受力方向，减少辐条自身的附加弯曲应力。整体结构没有冗余的设计特征，所有尺寸都围绕现有通用自行车配件的安装边界设定，不管是用于民用通勤自行车的维修替换，还是入门级山地车的轮组组装，都能直接适配，不需要额外修改配件尺寸，建模过程中对安装配合面的公差做了合理预留，轴承安装位、轴孔的配合精度符合通用机械加工的公差要求，实际生产时不需要额外调整工艺即可完成加工装配。
