BME280温湿度传感器防雨防护外壳结构

　　户外气象监测、农业环境采集、楼宇外温湿度点位布设场景中，裸露的BME280温湿度传感器长期受日晒雨淋影响，不仅测量精度会因雨滴附着在传感面出现漂移，传感器引脚与PCB基材也会因长期受潮出现腐蚀短路，大幅缩短点位设备的运维周期。这款防护外壳正是针对这类户外布设痛点设计，核心作用是在不阻碍空气流通、不影响温湿度测量响应速度的前提下，阻隔雨滴直接溅落到传感器本体上，为传感元件提供稳定的工作微环境。

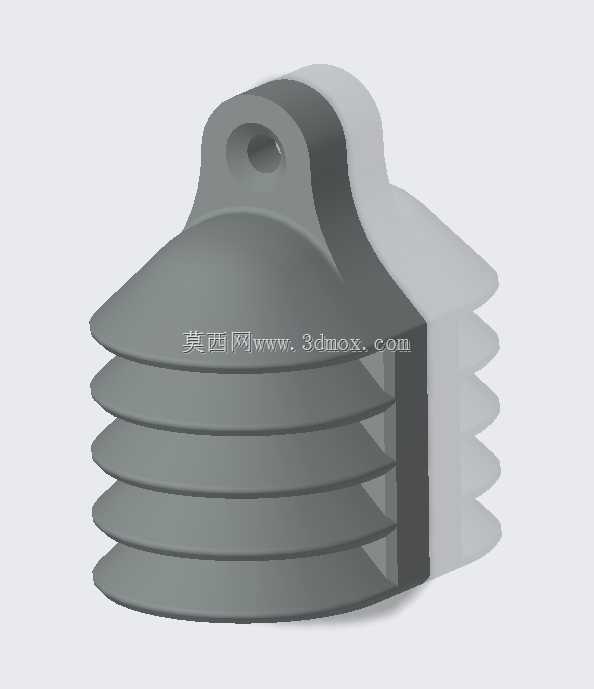

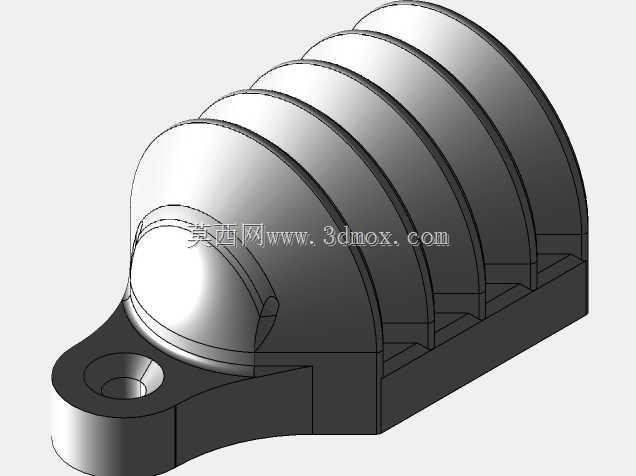

　　从结构设计逻辑来看，外壳采用多层叠片式的穹顶造型，层与层之间预留均匀的通风间隙，空气可以顺着层间缝隙自由流通进入壳体内部，保证传感器能实时感知外界真实的温湿度变化，而雨滴在下落过程中受重力作用，会顺着每层叠片的外沿滑落，无法穿过层间缝隙进入内腔，实现透气与防雨的平衡。壳体顶部设置一体化的带孔安装耳，安装时无需额外设计固定支架，直接采用2x10mm的木螺钉即可将外壳固定在墙面、监测杆、设备外壁等安装面上，适配户外常见的木质、塑料、薄金属等安装基面，固定点位的受力经过结构校核，常规户外风力作用下不会出现松脱断裂问题。

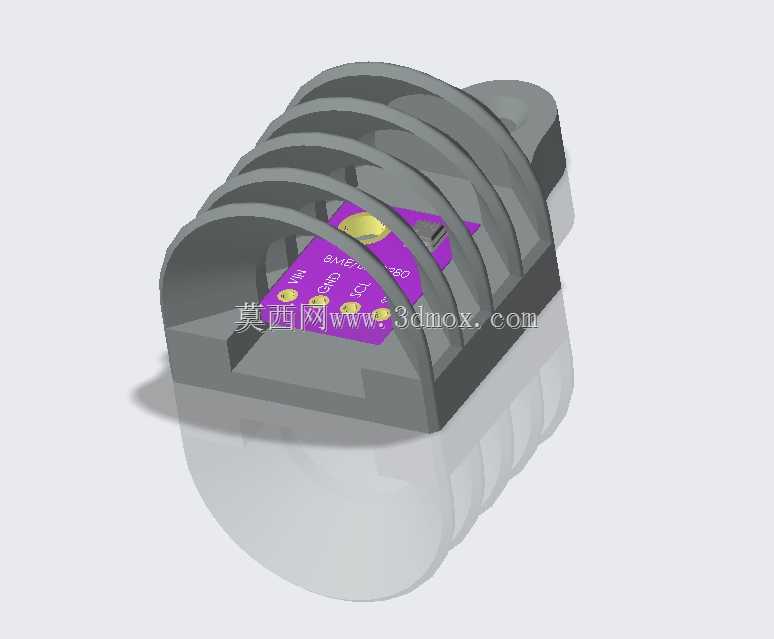

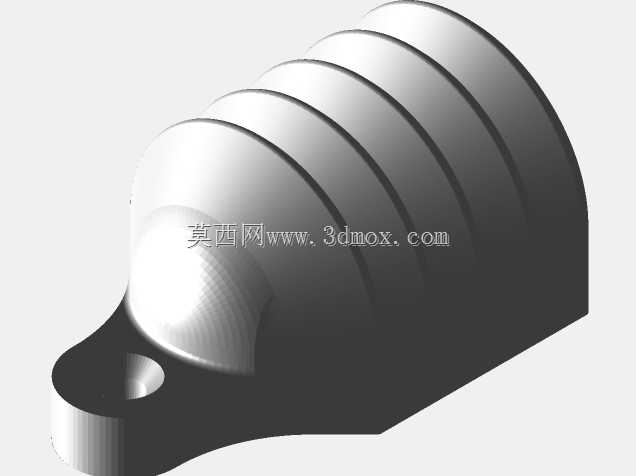

　　内腔的尺寸设计完全匹配BME280传感器模块的常规封装规格，安装时只需将传感器模块通过粘接方式固定在壳体内腔的对应位置，无需额外设计卡扣或压接结构，既简化了装配流程，也避免了多余结构件遮挡传感面影响测量精度。壳体的分层结构做了等距排布，每层叠片的边缘做了微小的向下倾角，进一步引导雨水向外流淌，避免雨水在层间积留渗入内腔。整体外形呈下宽上窄的穹顶形态，没有尖锐的棱角，户外使用时不易积灰、挂留杂物，长期使用也不会因杂物堵塞通风间隙影响测量效果。

　　在实际选型应用中，这类防护外壳可直接适配常规的BME280模块化传感组件，无需对传感器本身做任何改装，装配完成后即可直接用于户外点位布设，相比完全密封的防护壳，它不会造成壳内温湿度与外界环境出现滞后差，相比无防护的裸装布设方式，能将传感器的户外无故障运行时长提升数倍，大幅降低户外监测点位的上门运维频次。设计过程中也充分考虑了3D打印加工的工艺特性，整体结构无复杂倒扣、无需要支撑的悬空特殊结构，打印完成后仅需简单去除支撑毛刺即可投入使用，加工门槛低，适合小批量定制加工或个人DIY项目使用。
