超声波辅助导盲手杖结构设计

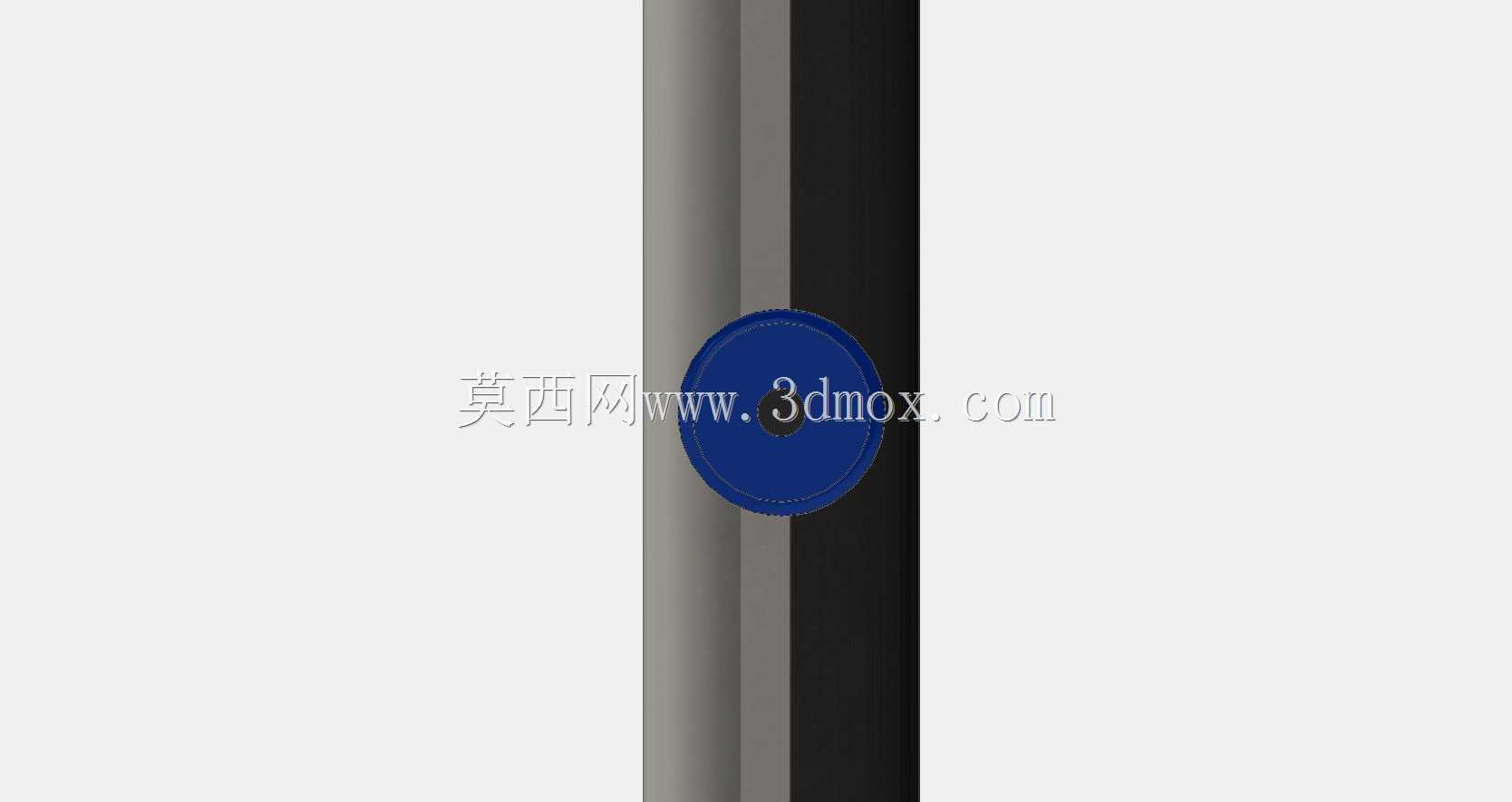

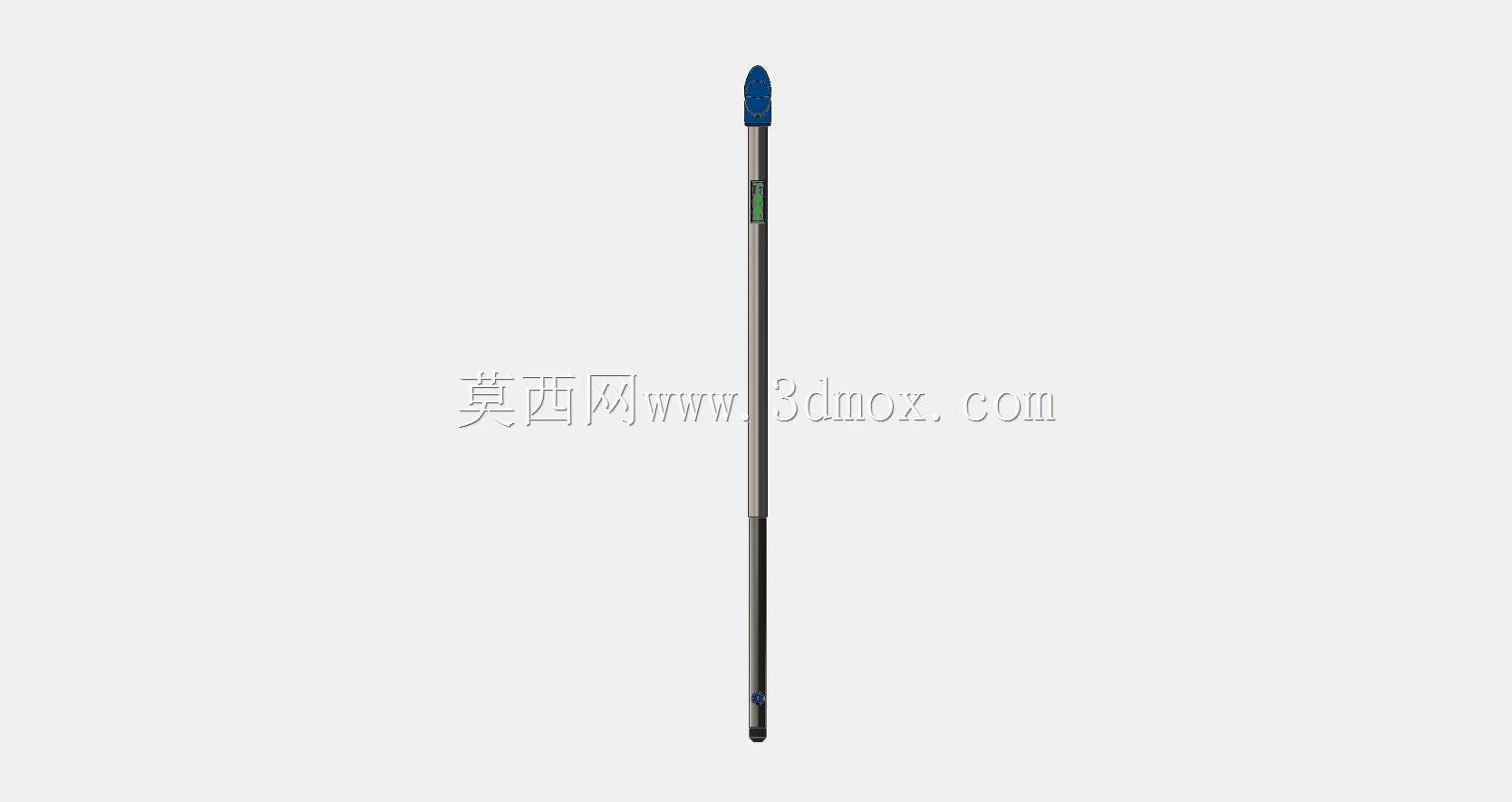

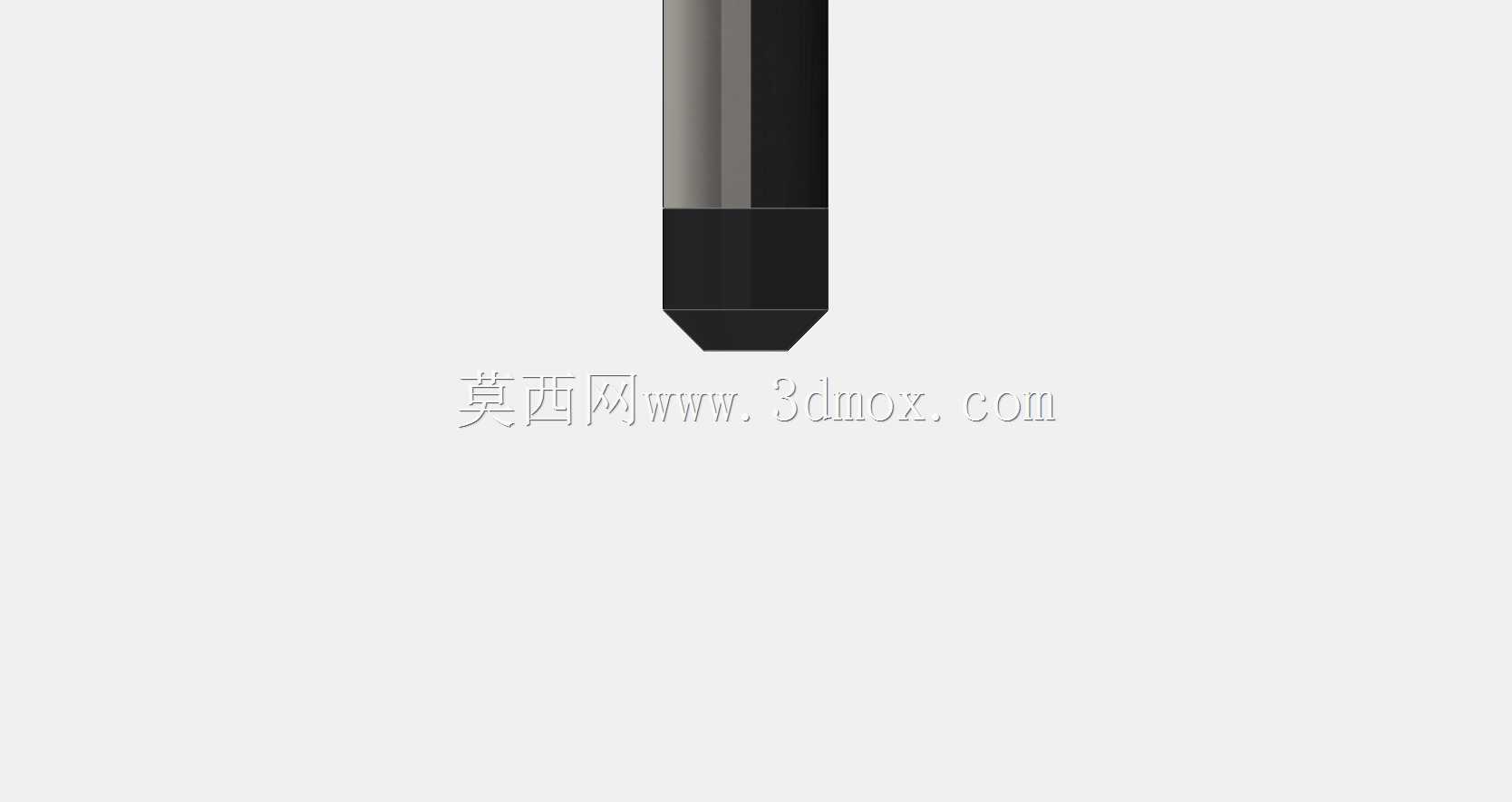

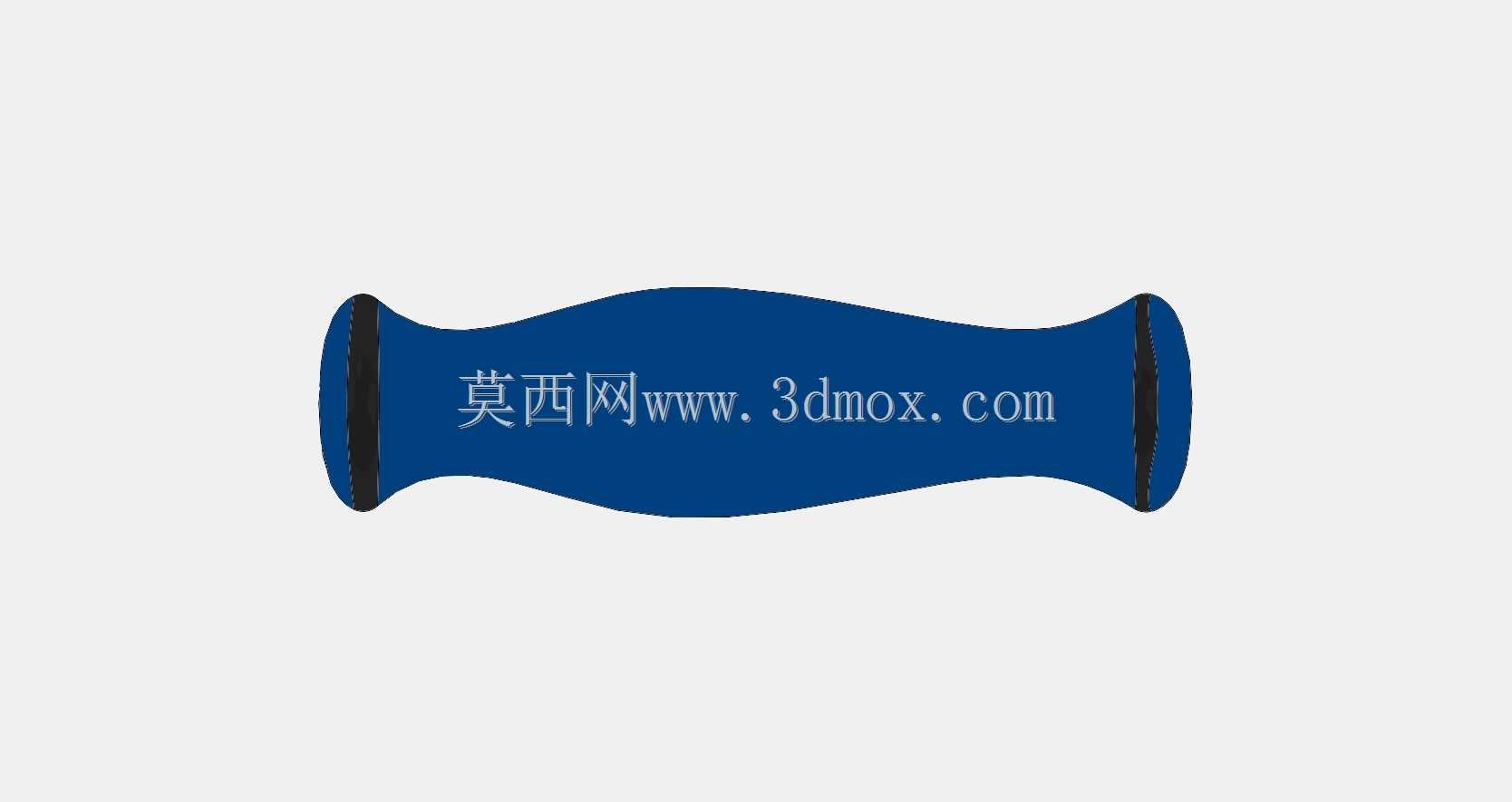

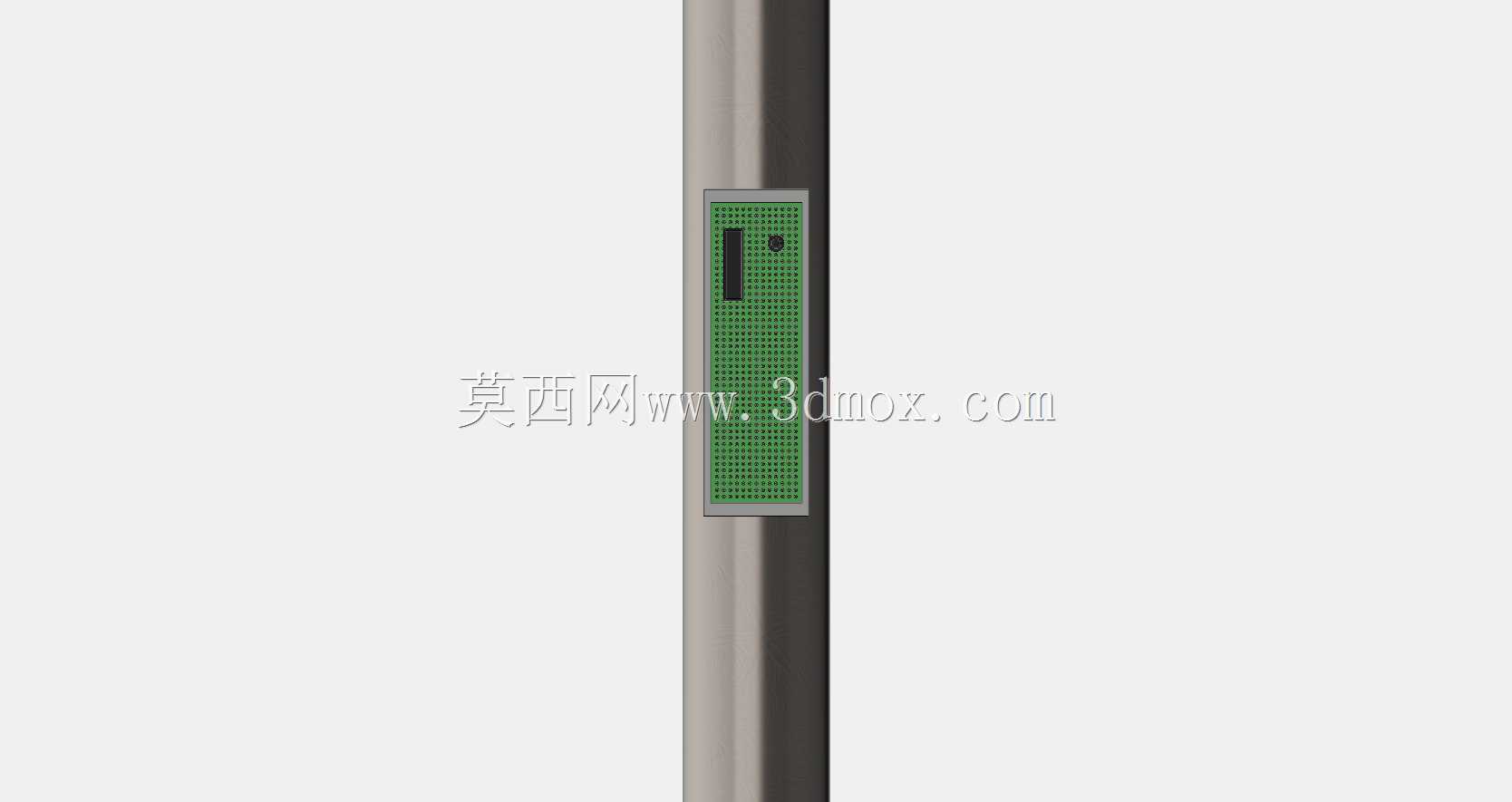

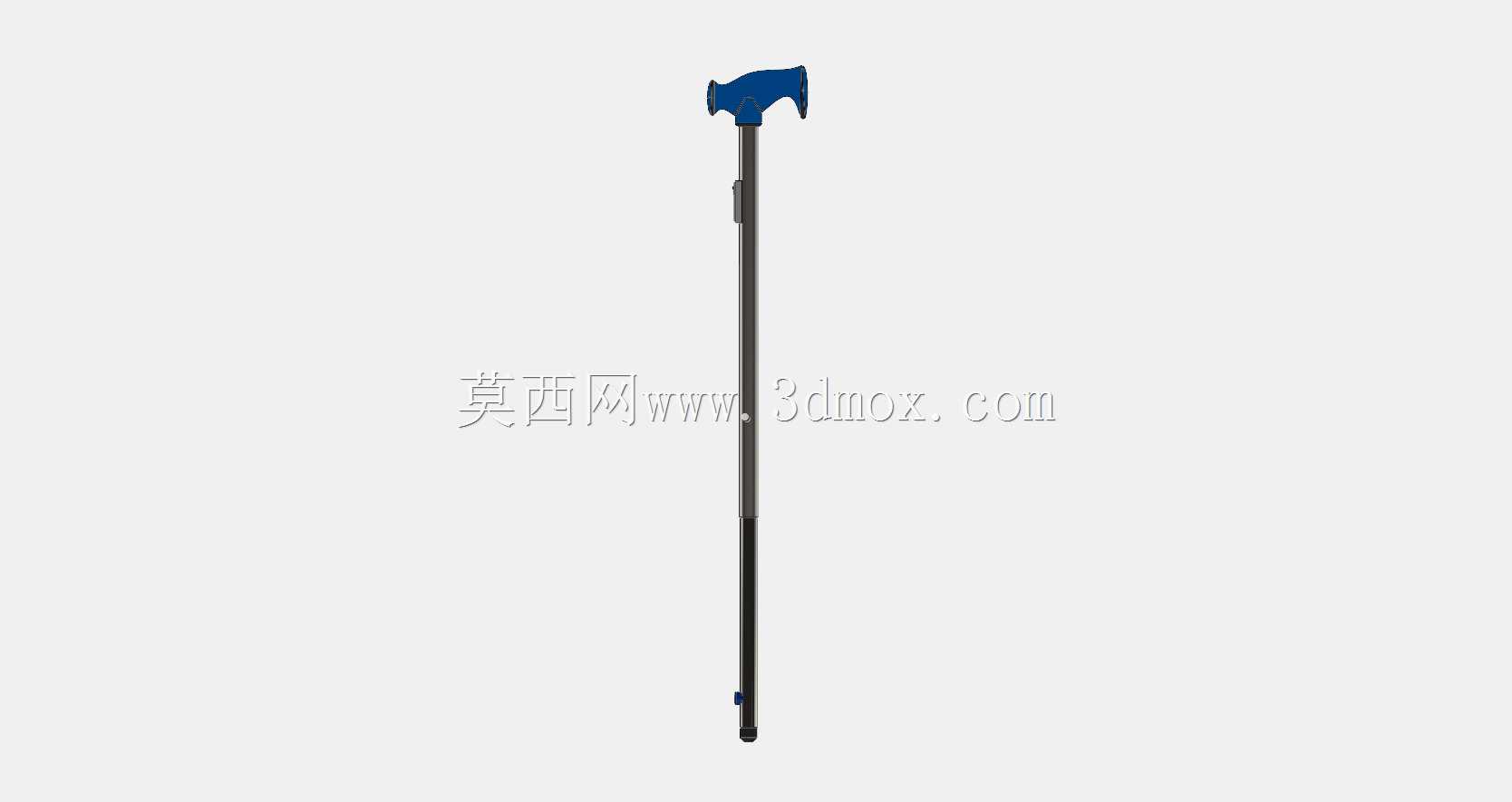

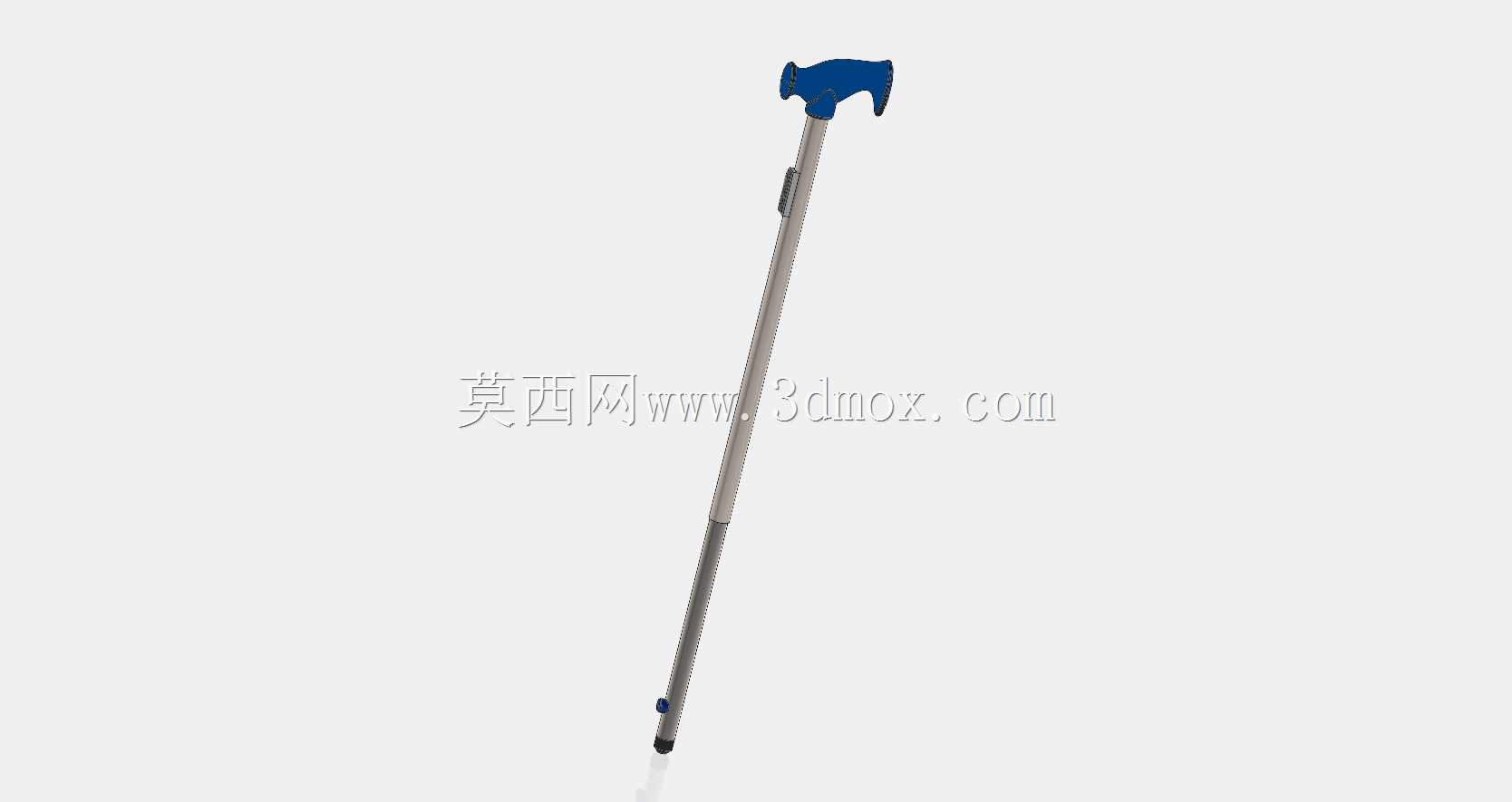

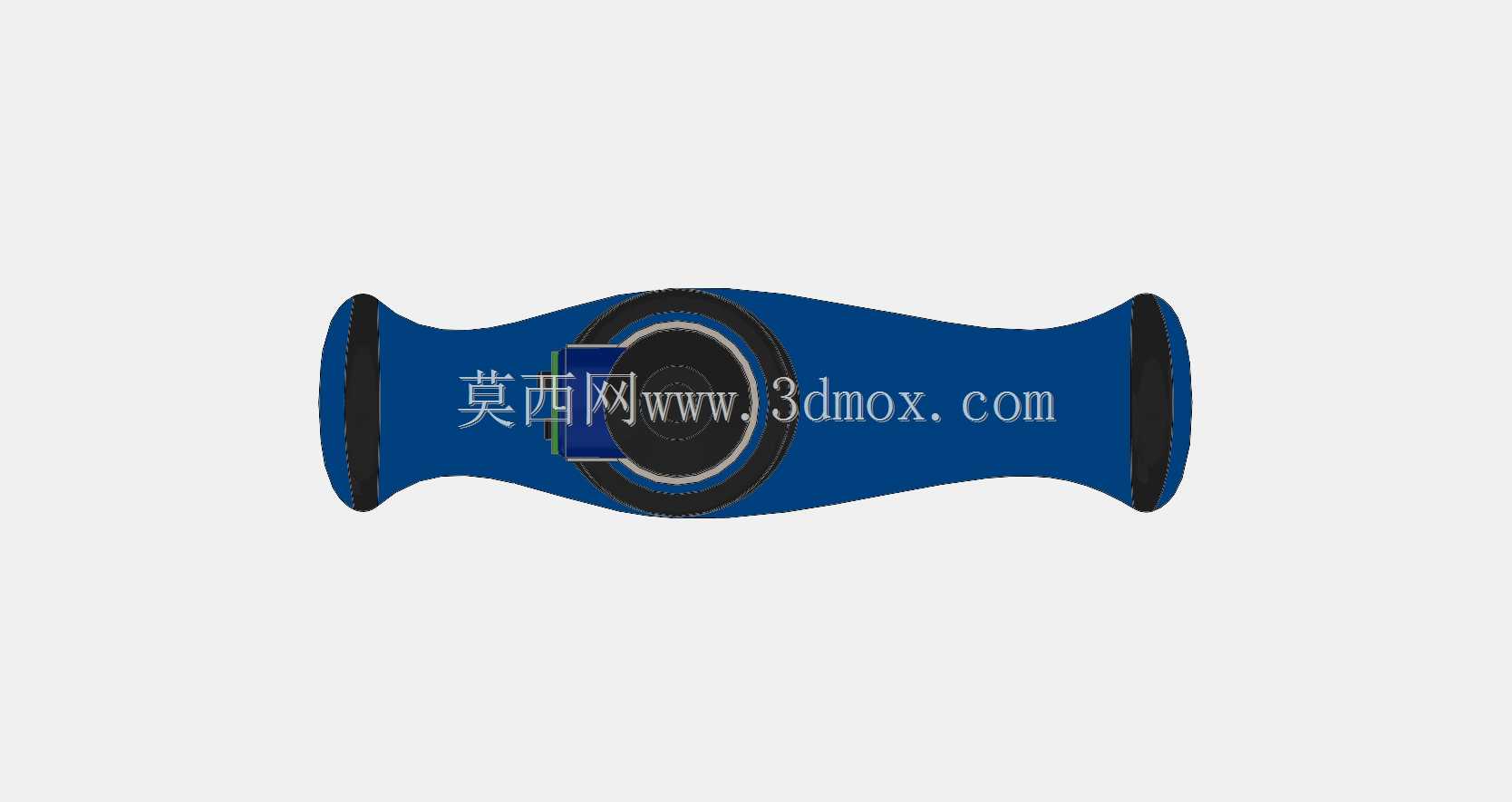

这款超声波辅助导盲手杖，主要面向视障人群日常出行场景设计，可在常规盲杖触觉探测的基础上，补充非接触式的障碍物感知能力，覆盖传统手杖无法提前预判的悬空障碍、低矮凸起等探测盲区。从实际使用场景出发，手杖握持段采用符合人体工学的T型弯柄结构，柄部做圆弧过渡处理，握持时掌心受力均匀，长时间持握不易产生压痕与疲劳，柄侧预留的浅槽可嵌入控制开关与状态提示模块，操作时无需大幅调整持握姿势即可完成功能切换。杆身采用分段式轻量化金属结构，上下段通过快拆锁紧结构连接，可根据使用者身高调整整体长度，调整范围覆盖1.1米至1.4米的常规使用需求，杆身表面做哑光防滑处理，避免手汗导致的持握滑脱，杆身壁厚控制在1.2毫米，在保证抗弯折强度的前提下尽可能降低整体自重，减少使用者长时间持握的负重感。底部接触端采用耐磨橡胶材质的防滑触头，接触地面时可传递清晰的路面触感反馈，同时具备一定的缓冲能力，降低硬质路面敲击产生的噪音与手腕反震力。超声波探测模块集成在手柄前端位置，探测角度覆盖水平方向120度范围，垂直方向可识别距离地面0.3米至1.8米区间内的障碍物，探测距离可根据使用场景调整，在开阔人行道可设置为3米预警距离，在人流密集的室内区域可切换为1.5米近距离预警，避免误触发提示干扰正常行走。设计过程中充分考虑了日常使用的磕碰场景，所有电子模块的安装位置都做了内嵌式处理，外部通过弧形塑料壳体包裹，壳体与杆身的衔接处做圆角过渡，不存在突出的棱角结构，避免勾挂衣物或者磕碰时造成模块损坏。整体结构的安装边界控制合理，手柄段最大直径不超过45毫米，杆身直径控制在22毫米，收纳时可拆分为两段，总收纳长度不超过0.8米，可轻松放入常规背包侧袋，方便使用者携带出行。从结构可靠性角度出发，杆身连接位置做了防松设计，锁紧后可承受15公斤的径向弯折力不会出现松脱变形，满足日常出行过程中支撑身体、探知路面的基础力学需求，电子模块的走线全部隐藏在杆身内部空腔，避免外露线路被拉扯损坏，同时提升整体外观的整洁度。
