5mm直插式发光二极管结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:295868
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计
  • 5mm直插式发光二极管结构设计

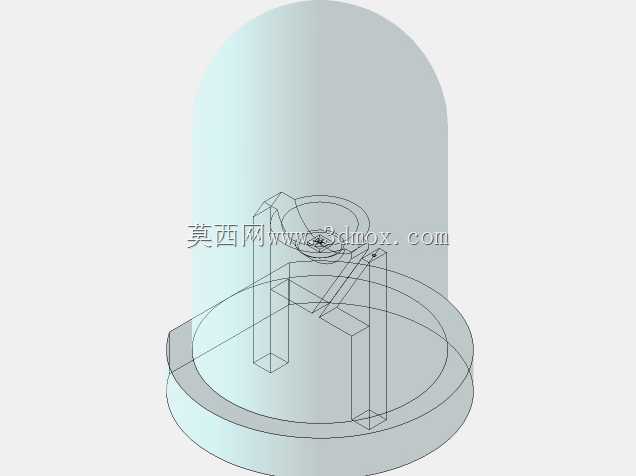

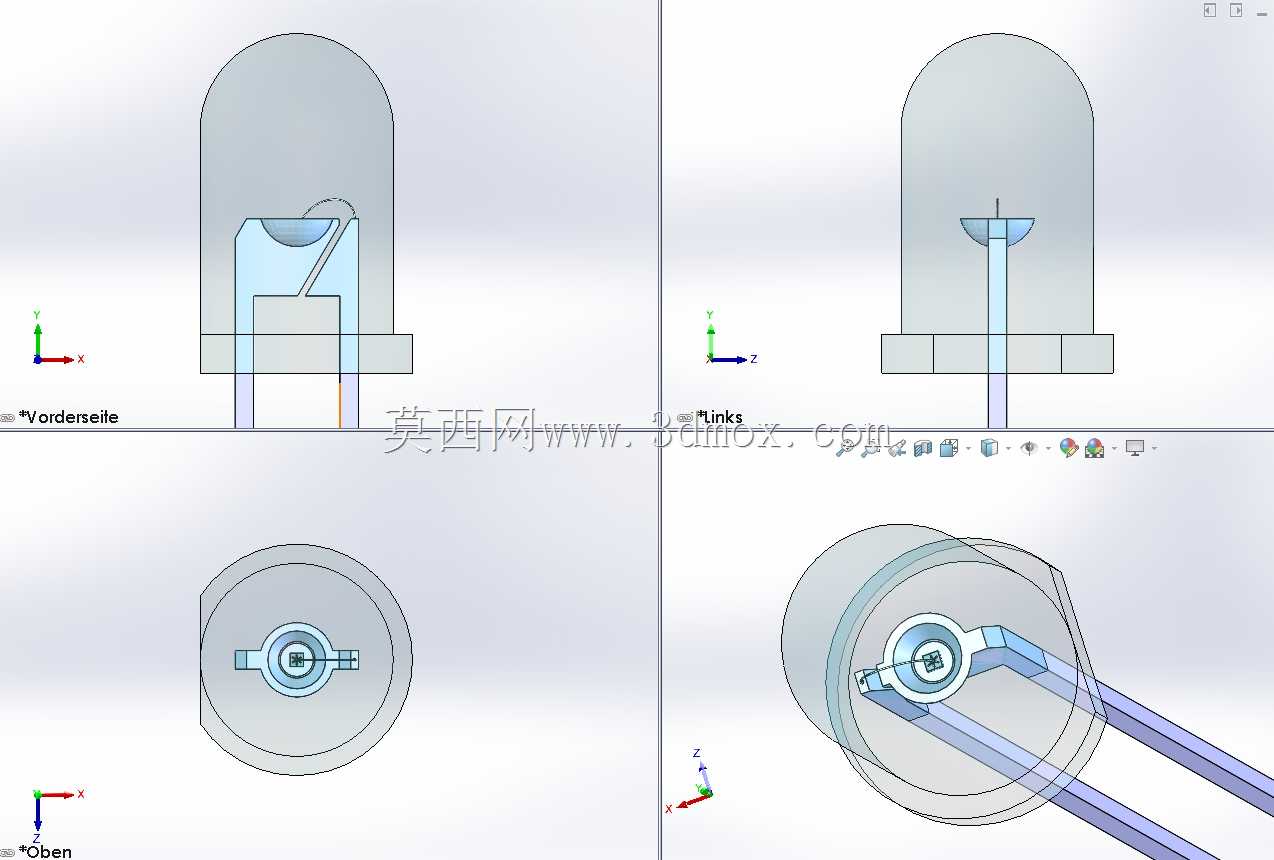

在工业控制设备面板、消费电子主板、教学实验装置、小型家电控制板的设计场景中,直插式发光二极管是最常用的状态指示元器件,多数结构设计人员在做整机三维装配时,常因找不到匹配实际封装尺寸的LED模型,导致装配干涉检查失效、PCB布局与外壳开孔位置错位,甚至出现导光结构与灯珠位置偏移的问题,这个5mm规格的灯珠模型正是针对这类实际工程痛点搭建的。从结构设计逻辑来看,模型完整还原了直插LED的全部装配边界:顶部是直径5mm的半球形环氧封装透镜,这个曲面的弧度直接决定光线的出射角度,常规5mm灯珠的出光半角在15°到60°区间,模型的透镜曲率完全匹配通用直插LED的光学外形,在做导光柱、面板透光孔的配合设计时,可以直接校验透镜顶端到面板内表面的安全距离,避免出现透镜顶到面板、或者距离过远导致光线发散的问题。透镜下方的封装基座是直径5mm的圆柱段,高度为1.8mm,这个尺寸是PCB开孔设计的核心参考,常规直插LED的安装开孔直径会预留0.1-0.2mm的装配间隙,模型的基座尺寸完全贴合量产器件的实际公差范围,在做PCB板的元件封装库匹配时,可以直接提取圆柱面的直径参数,不用反复核对实物样品的测量数据。基座下方伸出的两根平行引脚,中心距为2.54mm,刚好匹配通用面包板、标准PCB的焊盘孔距,引脚的直径为0.5mm,长度预留了常规板卡焊接所需的余量,在做整机布线、引脚折弯避让设计时,可以直接模拟引脚穿过PCB后的折弯形态,校验引脚与下方元器件、壳体加强筋的安全间隙,避免焊接后引脚触碰其他金属结构造成短路。模型内部还还原了LED的核心结构细节:碗状反射杯、键合引线、顶部的星形镀金触点,这个触点结构的设计是为了让PN结上的电流分布更均匀,避免局部电流密度过高导致的发光不均、器件提前光衰,在给学生讲解半导体器件结构、或者做产品的透明外壳展示动画时,这些内部结构可以直观呈现LED的发光原理,不用额外做结构剖切就能展示内部构造。在实际设备选型装配中,这个尺寸的LED多用于电源状态指示、信号告警提示、功能档位显示,模型的所有安装尺寸都符合行业通用的直插LED封装规范,不管是做自动化设备的面板布局、教学实验台的元件装配、还是消费电子产品的结构堆叠,都可以直接导入装配体做干涉检查,不需要反复调整模型尺寸来匹配实物,能大幅减少结构设计阶段的重复建模工作量,也能避免因模型尺寸偏差导致的开模、打样失误。
