集成开关风扇调节插座的电气开关板

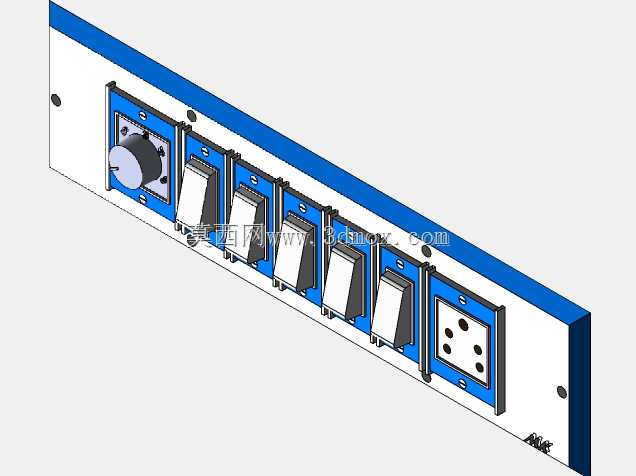

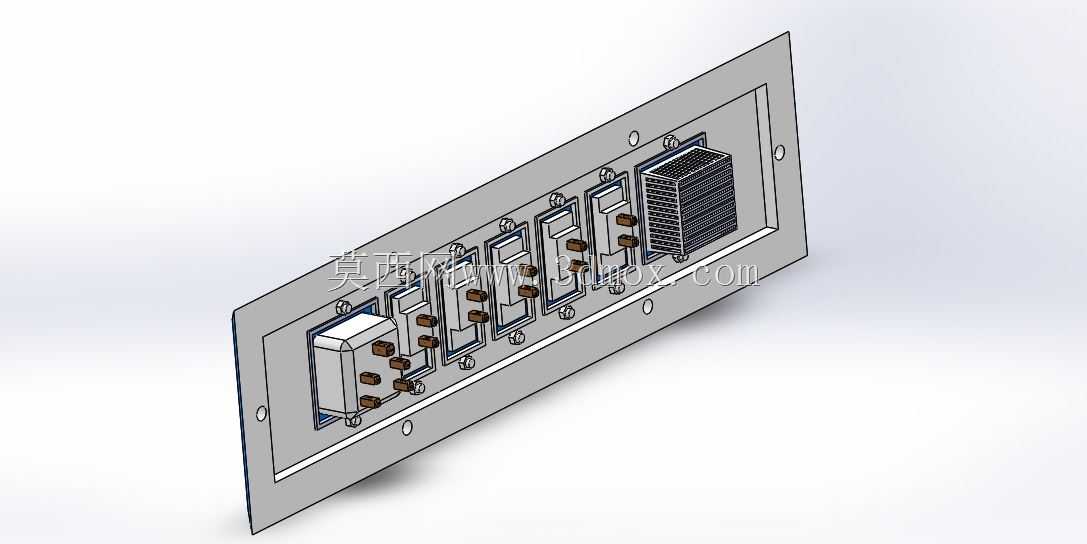

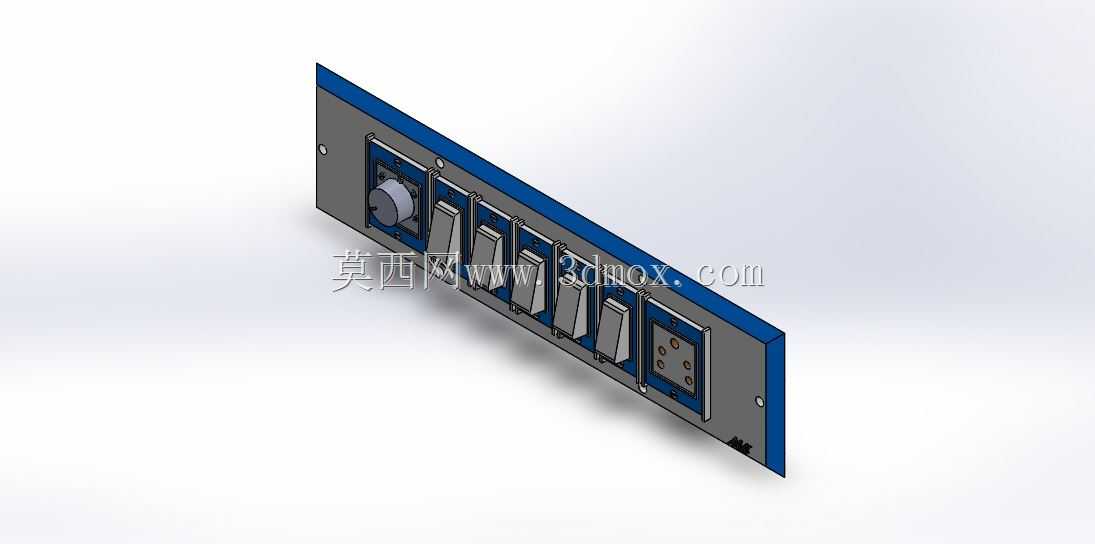

这类集成式电气开关板多应用在工业控制柜、设备操作面板、小型机电设备的操控端区域，也可适配实验室测试台、小型机组的本地操控界面，承担本地回路通断、风扇转速调节、外接取电的复合功能，替代传统分散布置的单一开关、调速模块、插座组件，减少面板开孔数量，压缩操控区域的占用空间。从结构设计来看，整块板采用长条形薄金属基材作为安装基体，边缘做折边强化处理，提升薄板的抗形变能力，避免安装后因受力出现翘曲，影响内部元件的接线稳定性。板面上的元件排布遵循操作逻辑，从左至右依次布置总控开关、多组拨动式分路开关、风扇调节旋钮、五孔电源插座，各元件的安装孔位精度控制在合理公差范围内，保证元件装配后无卡滞、松动问题，操作手感一致。设计阶段需要提前核算各元件的安装边界，开关的拨杆行程、旋钮的转动空间、插座的插头插拔预留区域都要在面板正面留出足够操作余量，避免相邻元件操作时出现干涉；板体背面要预留接线端子的排布空间，强电回路之间保持足够的电气间隙，不同电压等级的走线区域做物理分隔，降低接线时的误接风险，也避免运行过程中出现电磁干扰。安装方式上，板体两端预留固定安装孔，可通过螺丝直接固定在柜体预设的安装位上，安装孔位做沉头处理，保证固定螺丝安装后不突出面板表面，避免剐蹭操作人员。风扇调节模块采用旋钮式结构，可对应多档风速调节，匹配设备散热风扇的转速控制需求，无需额外外接调速器；集成的插座模块可满足检修时临时取电、外接检测仪表的供电需求，不用额外布设临时取电接口。这类集成面板的设计核心是在有限的面板空间内整合常用的操控与取电功能，简化柜体内部的布线逻辑，减少分散元件带来的接线节点，降低后期维护的排查难度，同时统一的面板布局也能提升操控区域的规整度，让操作人员快速识别各功能对应的元件位置，降低误操作概率。设计过程中还要考虑元件的防护等级，面板装配后各元件与板体的接缝处做密封处理，适配多粉尘、轻度油污的工业现场使用场景，避免杂物进入面板内部影响元件使用寿命。
