TrussLab轮毂连接用C形弹性袖口结构

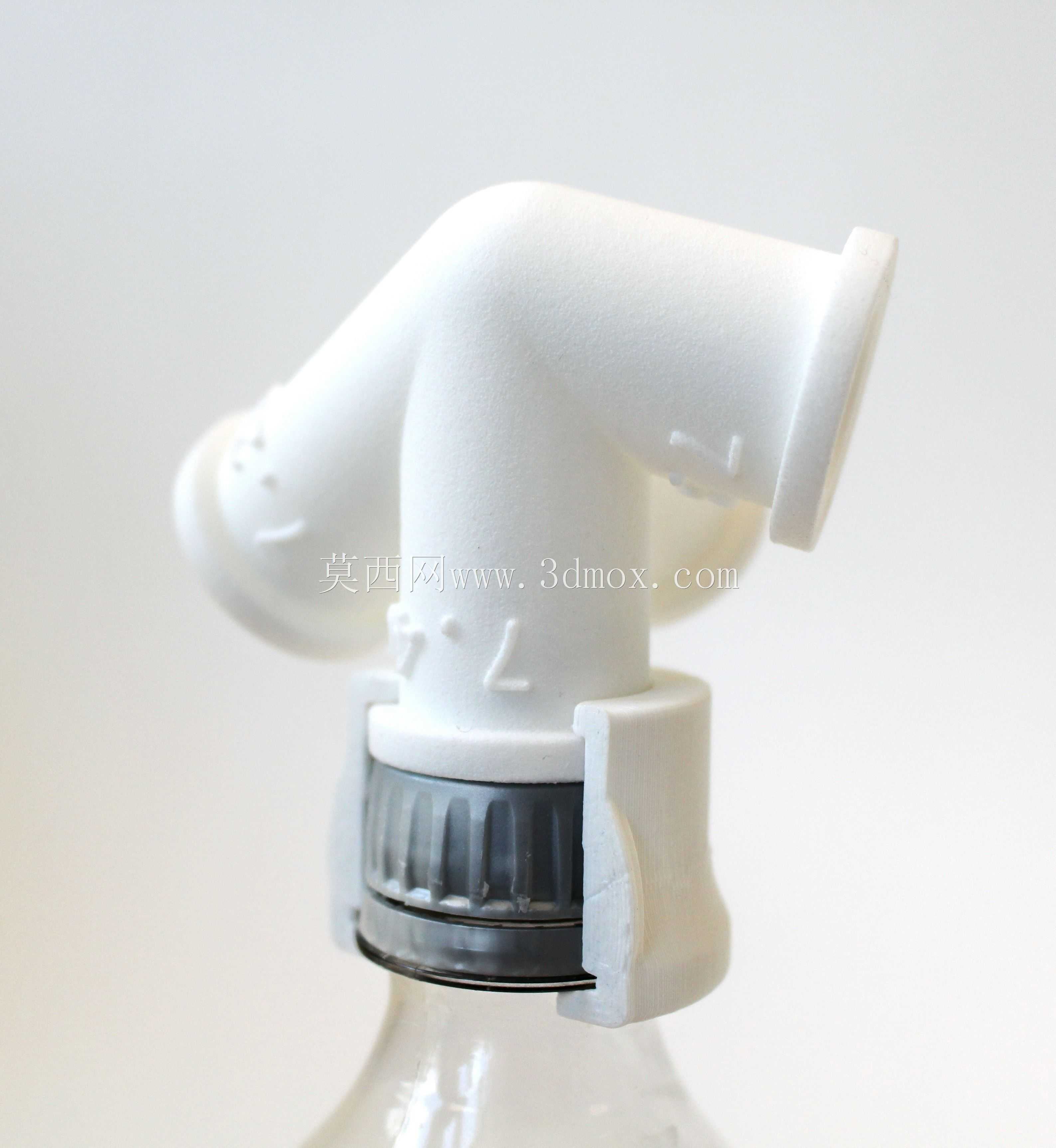

这款C形开口结构的弹性袖口，核心应用场景是TrussLab桁架结构体系中塑料瓶与轮毂单元的快速对接，在模块化搭建的实验类桁架装置、轻量化临时支撑结构中承担介质通路衔接与结构定位的双重作用。从实际使用需求出发，这类袖口需要兼顾安装便捷性与连接可靠性，毕竟TrussLab结构本身主打快速拼装、灵活调整，配套连接件不能采用复杂的螺纹锁紧或者粘接工艺，否则会抵消桁架体系的快装优势。

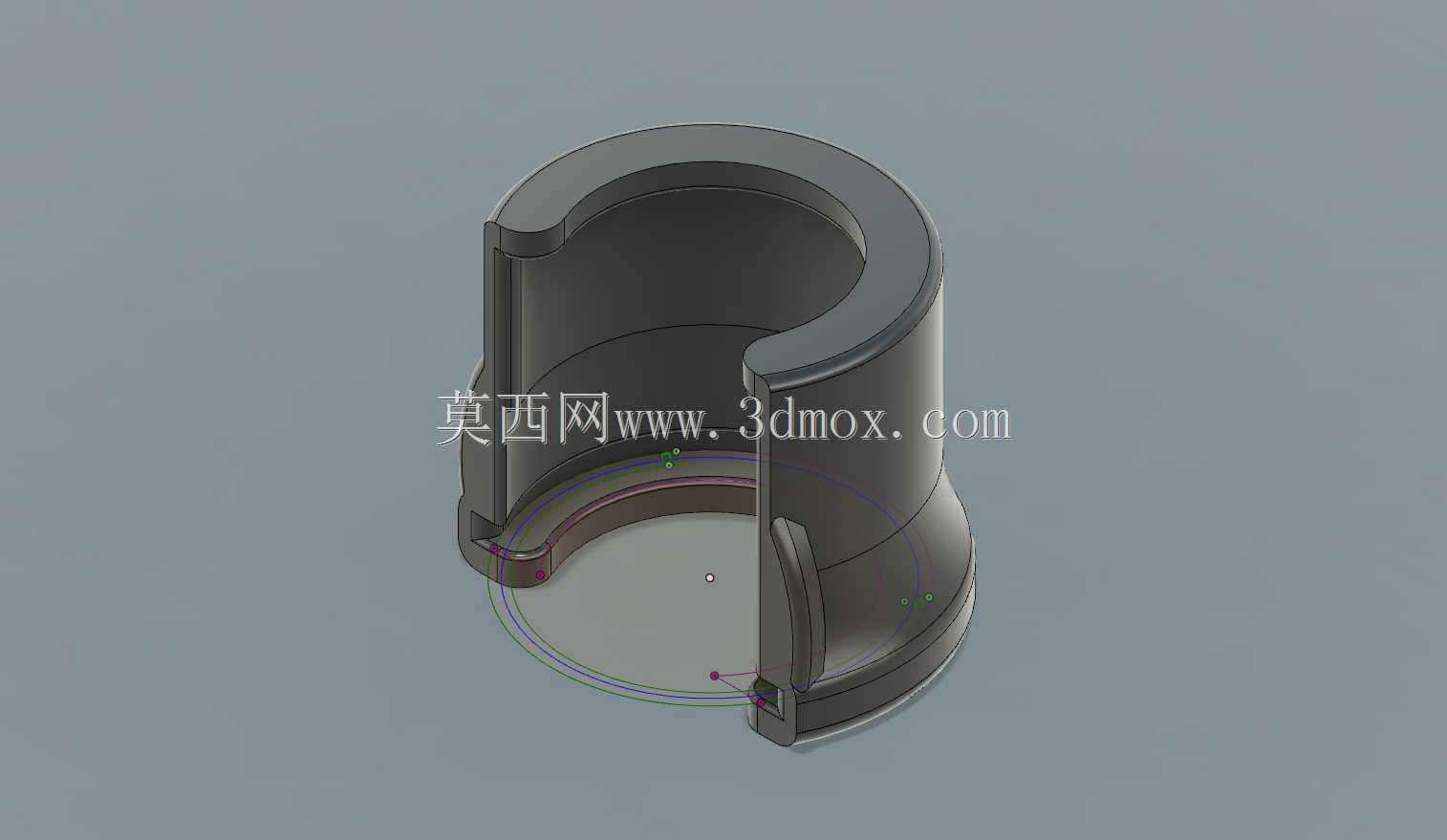

设计上采用轴向开口的C形筒体结构，开口侧预留了弹性变形余量，安装时无需额外工具，仅需顺着开口方向将袖口卡入轮毂对应卡槽，再将塑料瓶瓶口插入袖口内腔即可完成装配，依靠筒体自身的弹性回弹力抱紧瓶口外壁，同时袖口外侧的环形凸台与轮毂端面的限位槽嵌合，限制轴向窜动与周向转动。整体外形为变径筒体结构，靠近轮毂的一端直径略大，适配轮毂的安装沉孔尺寸，靠近瓶口的一端直径收窄，匹配常用塑料瓶的瓶口外径，筒壁厚度均匀控制在合理区间，既保证足够的抱紧力不会在使用中松脱，又不会因为刚度过大导致安装费力、甚至卡裂瓶口。

从安装边界来看，袖口的轴向长度经过匹配计算，插入轮毂后不会与轮毂内部的其他加强筋、通路结构发生干涉，插入瓶口的深度也经过验证，既能保证密封贴合不出现漏液、漏气问题，又不会过度伸入瓶内影响介质流通。筒体外侧对称设置的两道轴向凸棱，一方面是作为安装导向结构，对准轮毂上的导向槽推入即可快速到位，避免安装错位，另一方面也能提升筒体的径向刚度，防止长期使用后筒壁出现不可逆的塑性变形，丧失抱紧能力。

在实际选型适配时，需要注意袖口的C形开口宽度要与瓶口的允许变形量匹配，开口过小会导致安装阻力过大，开口过大则会降低连接后的保持力，这款结构的开口尺寸经过反复调试，刚好适配常规PET塑料瓶的瓶口弹性变形范围，反复拆装数十次也不会出现瓶口开裂或者袖口松脱的问题。另外袖口与轮毂配合的端面做了微小的倒角处理，安装时可以自动导正，即使人工安装时存在一定的角度偏差，也能顺着倒角滑入正确安装位，降低现场装配的操作门槛，不需要专业培训就能完成快速拼装，非常适合教学实验、快速原型搭建这类需要频繁调整结构的使用场景。
