带花键轴段螺旋锥齿轮传动件结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:296008
  • 带花键轴段螺旋锥齿轮传动件结构设计
  • 带花键轴段螺旋锥齿轮传动件结构设计
  • 带花键轴段螺旋锥齿轮传动件结构设计
  • 带花键轴段螺旋锥齿轮传动件结构设计
  • 带花键轴段螺旋锥齿轮传动件结构设计

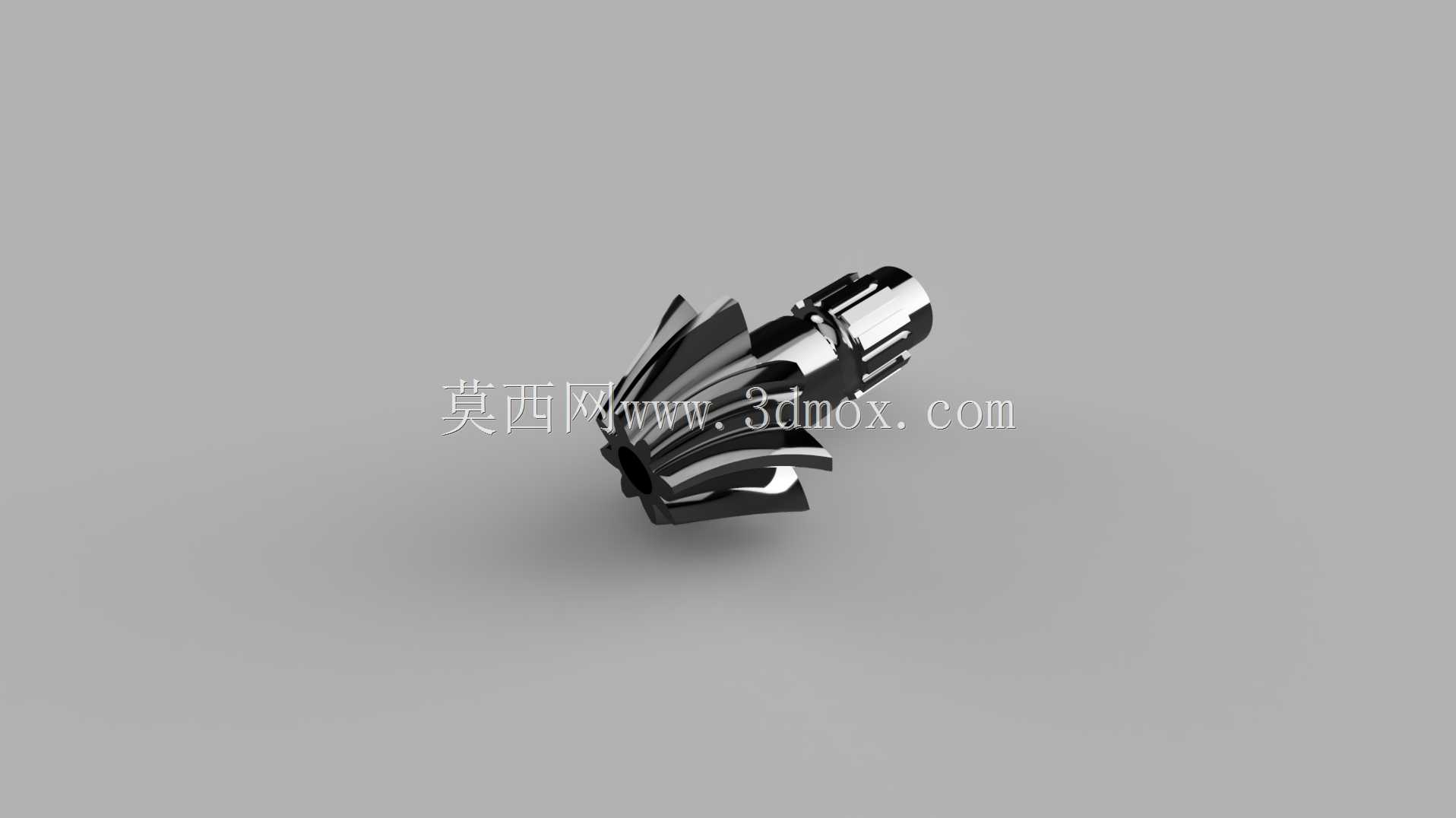

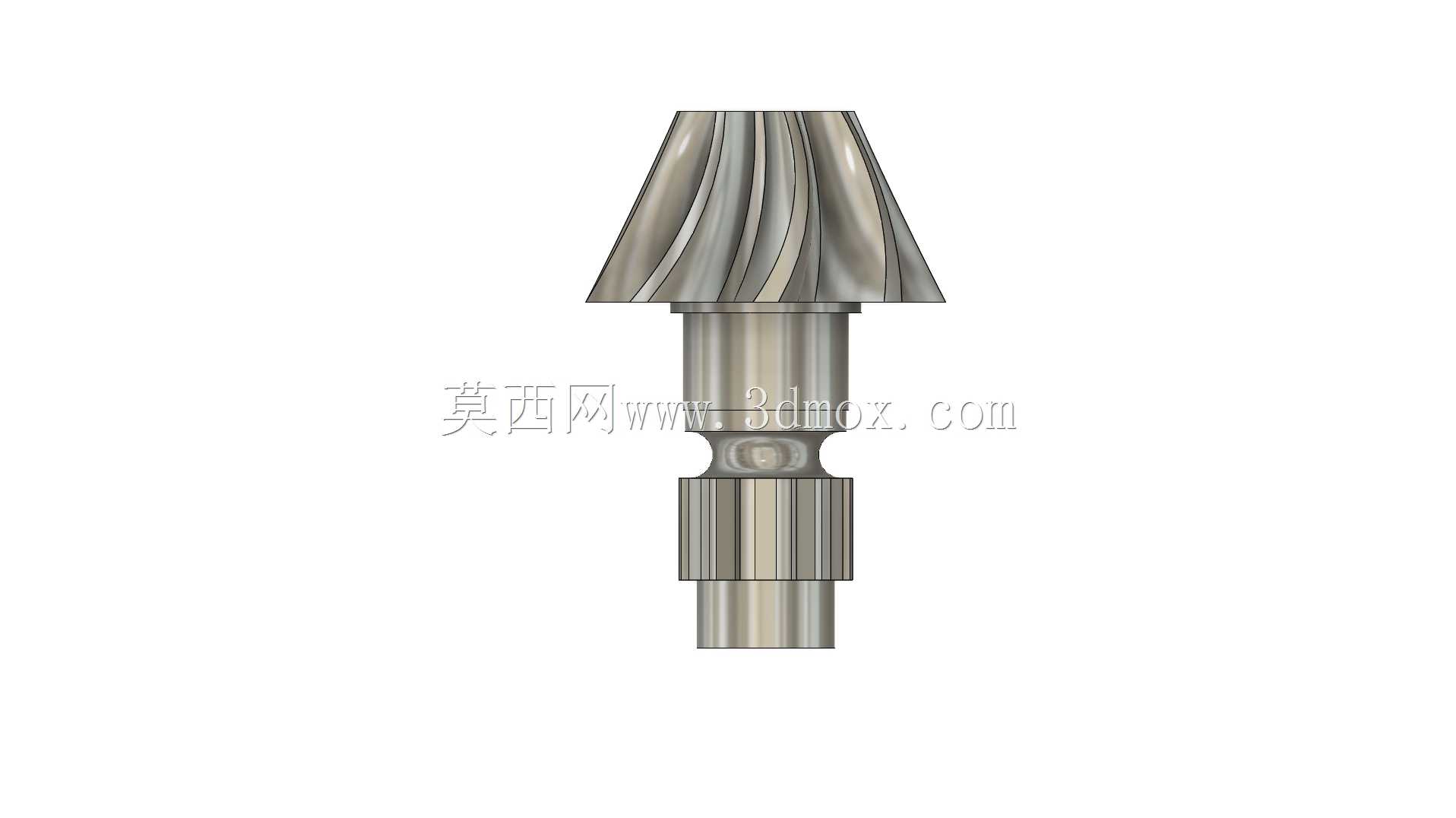

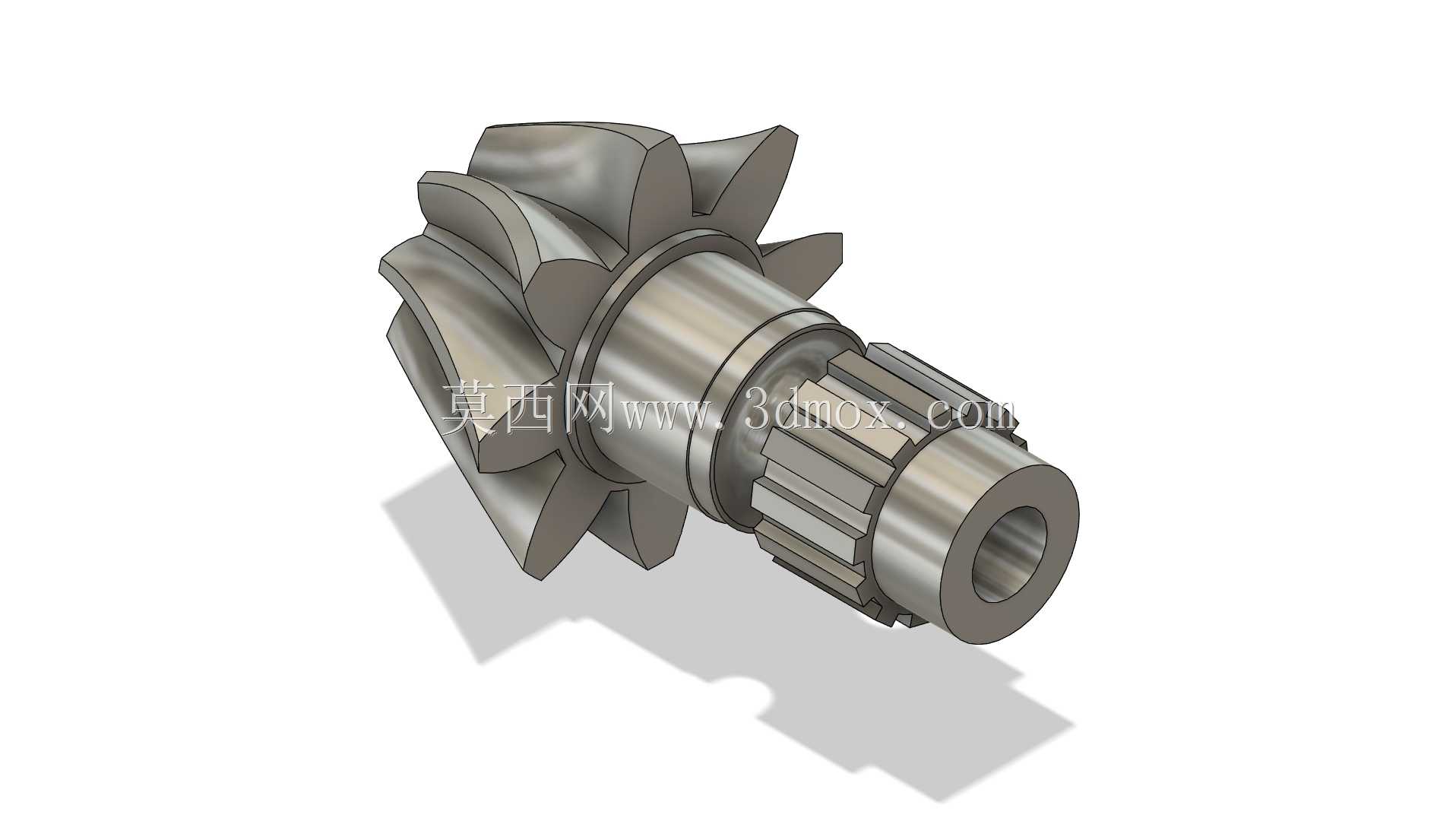

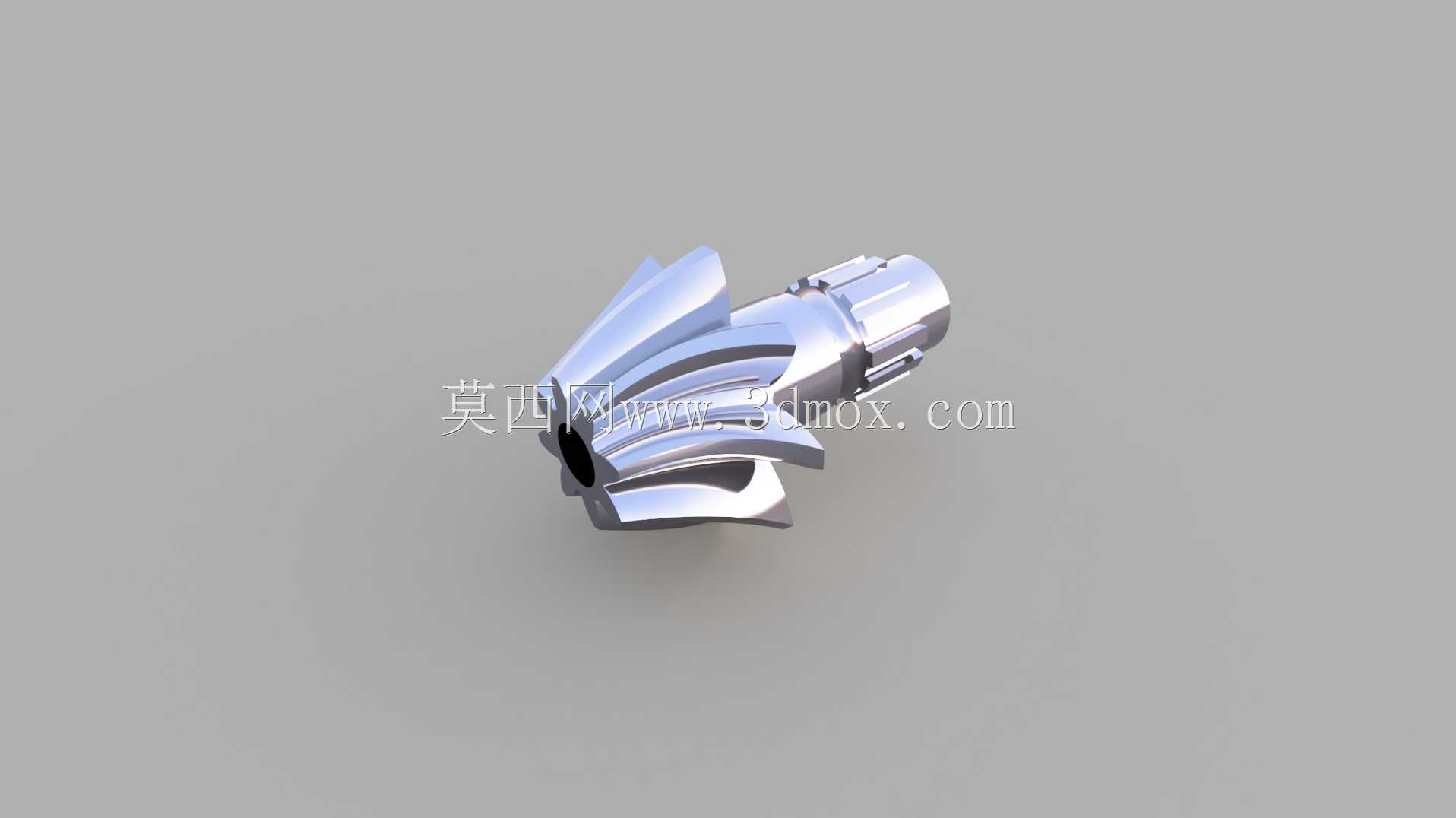

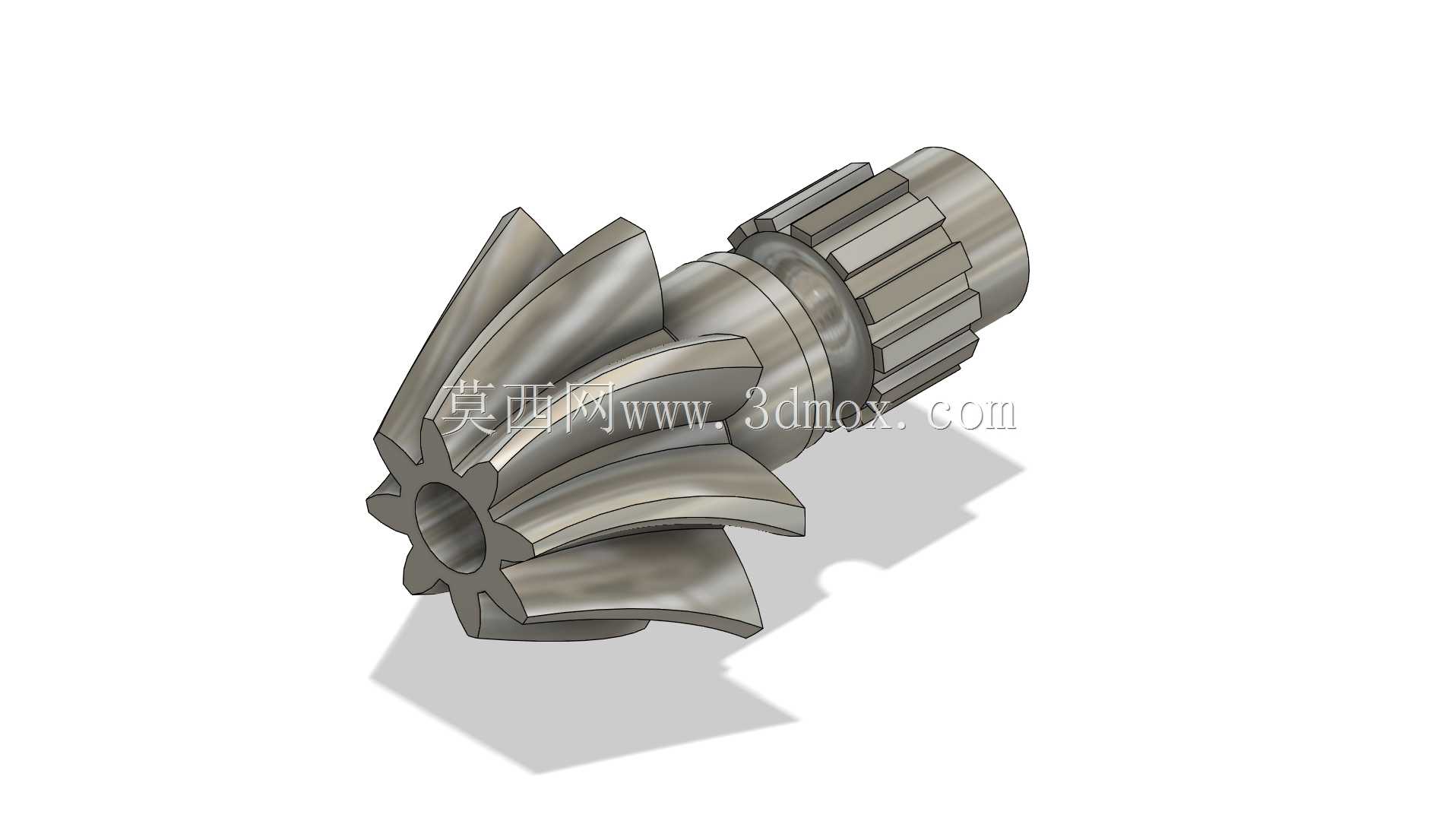

在差速器、分动箱、立式铣床主轴传动、农机转向传动这类需要相交轴动力传递的场景里,螺旋锥齿轮是核心的扭矩传递构件,相比直齿锥齿轮,它的轮齿啮合过程是逐步切入切出,重合度更高,传动冲击和运行噪音都明显更低,适合中高速、带一定冲击载荷的传动工况。这款带集成花键轴段的螺旋锥齿轮,在设计时没有采用分体式的齿轮+轴套过盈配合结构,而是将轮齿段、定位轴颈、外花键连接段做成一体式结构,从根源上避免了配合面打滑、连接松动的问题,更适合安装空间紧凑、无法布置额外锁紧构件的传动腔内部。建模过程中轮齿部分采用三个基准平面的轮廓放样生成,分别对应轮齿小端齿形、节锥面齿形、大端齿形,放样过程中同步控制齿向螺旋角为15度,保证啮合时齿面接触区落在节锥附近,避免偏载导致的齿面早期点蚀;建模时特意将中心平面的实体做连续过渡处理,没有出现放样拼接的分型面,整个轮坯为单一实体,避免后续有限元分析时出现接触对定义错误、应力集中误判的问题。从安装边界来看,齿轮小端的内孔为定位工艺孔,用于加工时的齿形找正,装配时该孔不承担定位功能,实际定位依靠轮齿后侧的两个阶梯轴颈,分别对应传动腔内侧的滚动轴承内圈配合面,轴颈的同轴度公差需要控制在0.02mm以内,否则会导致轮齿啮合间隙不均,运行时出现周期性异响。轴段末端的外花键为渐开线花键,用于和从动传动件的内花键配合传递扭矩,花键的定心方式采用齿侧定心,能适应安装时的微小角度偏差,补偿传动过程中的轴系挠曲变形。实际选型应用时需要注意,这类螺旋锥齿轮必须成对配对研磨使用,不能单独更换单只齿轮,否则齿面接触区无法匹配,会大幅缩短使用寿命;安装时需要调整垫片厚度控制啮合侧隙,侧隙过大会导致换向冲击,侧隙过小会出现卡滞、润滑失效导致齿面胶合。轮齿部分的螺旋角设计为相对轴线偏转15度,相比大螺旋角锥齿轮,它工作时产生的轴向力更小,可以降低轴承的轴向载荷,选用普通深沟球轴承加少量轴向定位即可满足支撑要求,不需要额外配置推力轴承,能有效压缩传动机构的整体体积和制造成本。
