带键锁十齿矩形花键传动轴三维建模作品

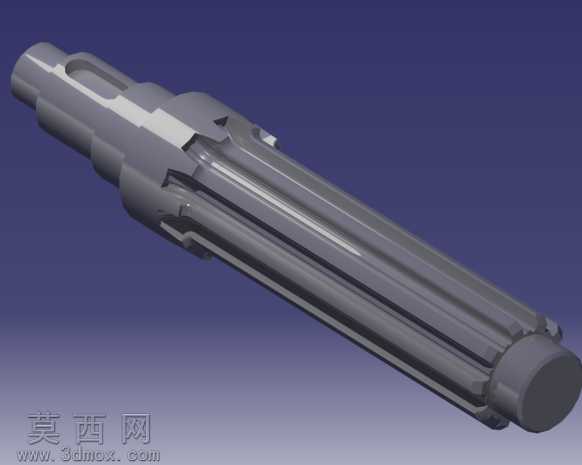

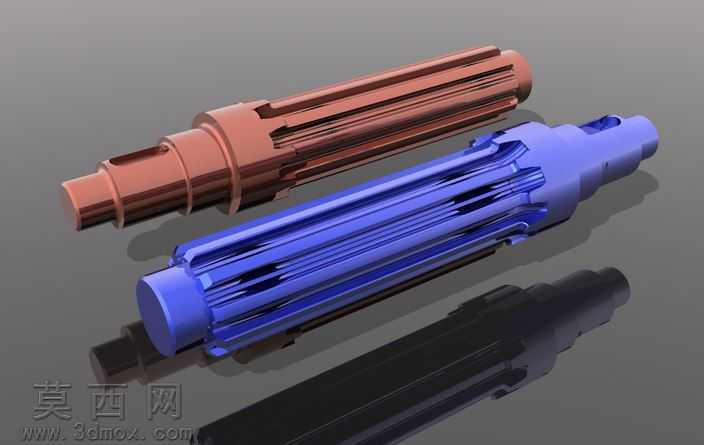

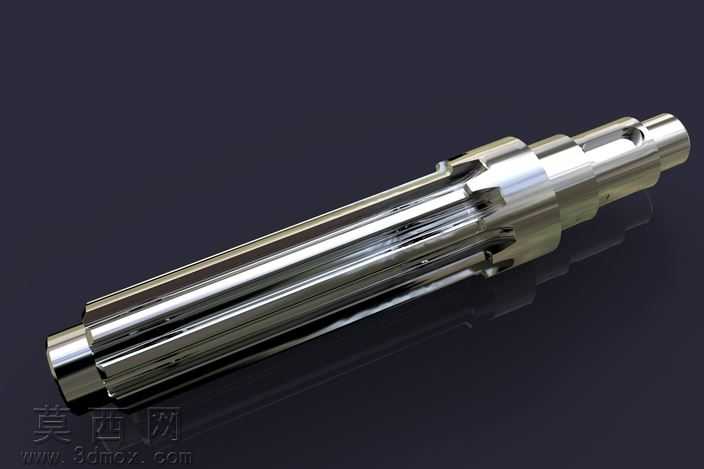

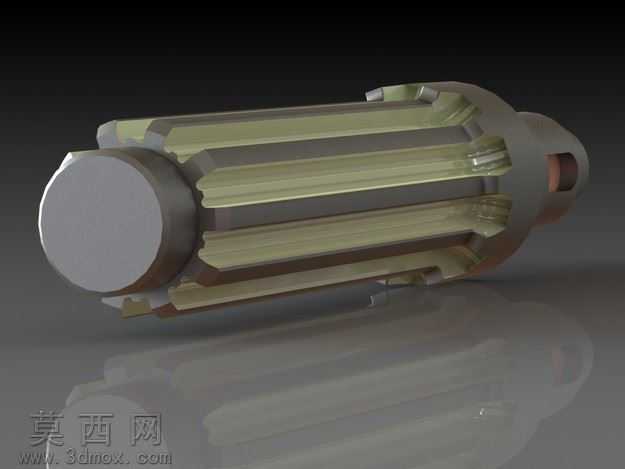

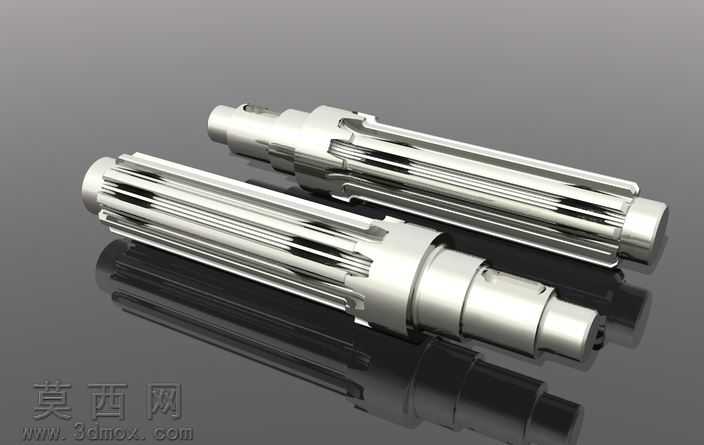

本作品为十齿规格带键锁结构的花键传动轴三维建模成果，建模过程严格遵循机械传动零件的设计规范，以实际传动工况的受力需求为核心设计依据。建模初期先梳理轴类零件的层级结构逻辑，从左端的安装定位轴段开始，依次规划键槽安装段、花键啮合段、右端支撑轴段的各段尺寸比例，保证总长211mm、最大截面尺寸40mm×40mm的参数符合设计要求，各轴段之间的过渡圆角、退刀槽结构均按照机械加工工艺标准预留，避免出现建模结构无法落地加工的问题。花键齿部分采用参数化草图绘制单个齿形轮廓，通过圆周阵列命令完成十个均匀分布的轮齿创建，齿侧轮廓、齿顶齿根的过渡曲面均做平滑处理，还原矩形花键的啮合接触面特征，保证花键副配合时的受力均匀性。键锁结构的建模精准还原键槽的开槽深度、宽度与轴向位置，槽壁与轴段表面的垂直公差、槽底圆角细节均完整呈现，满足平键安装后的扭矩传递需求。材质配置阶段选用合金结构钢作为零件基础材质，通过调整材质的金属粗糙度、反光度参数，还原经过机加工后的金属轴类零件表面质感，不同轴段因加工工序不同产生的表面纹理差异也通过材质分层设置做了区分。渲染环节采用渐变深蓝背景突出金属零件的轮廓立体感，通过三点布光方案打亮轴体的棱边与花键齿面，清晰展现各段结构的衔接关系、花键齿的排布规律以及键槽的位置形态，整体模型结构完整无破面，各特征的尺寸比例协调，既可以作为机械设计教学的演示案例，也可用于传动机构的虚拟装配、运动仿真以及工程图纸的导出参考，完整还原了花键轴作为传动核心零件的结构特点与功能属性。
