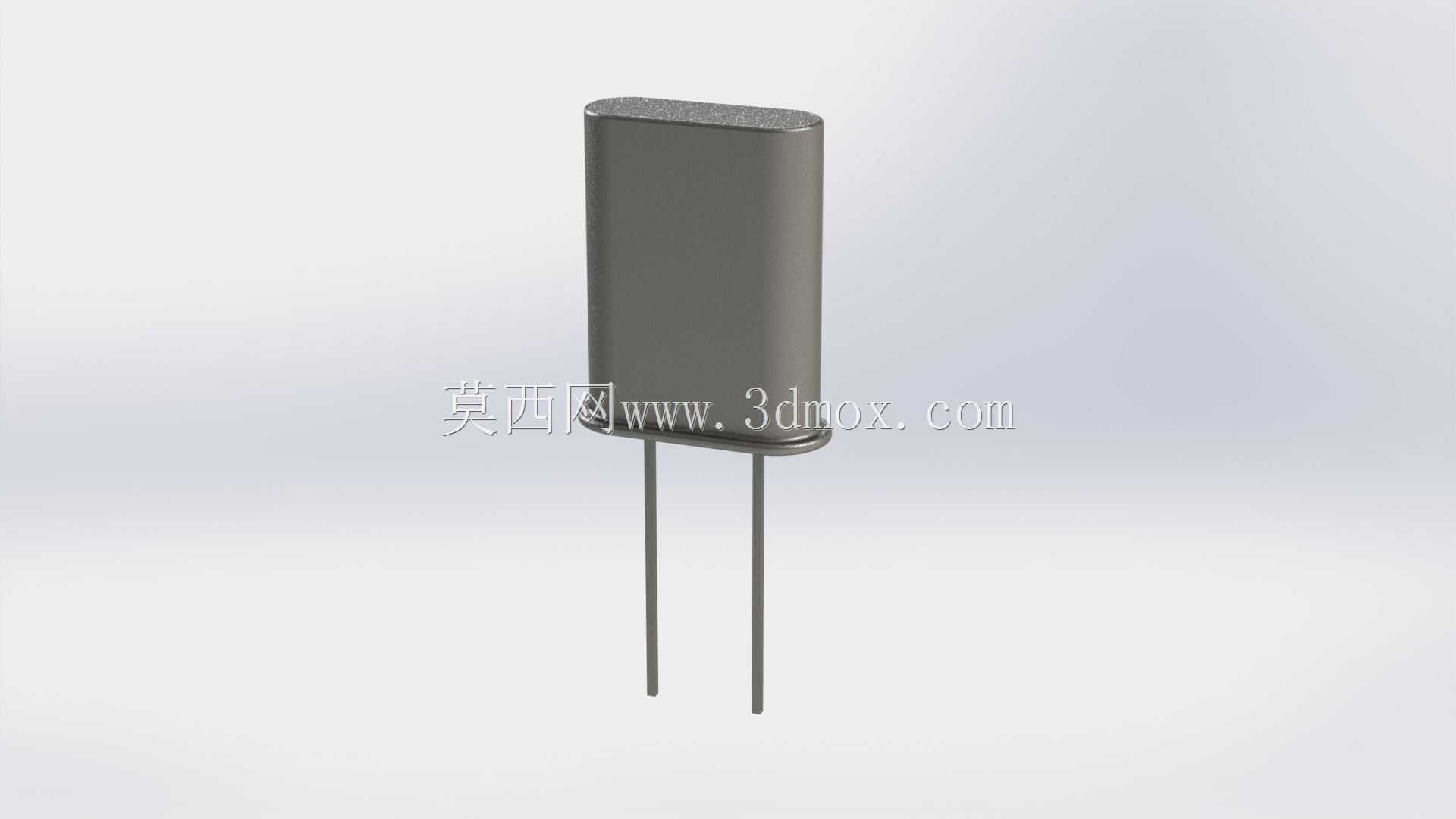

HC49U型石英晶体直插外壳结构

　　这款直插式封装外壳是石英晶体谐振器的常用承载结构，在消费电子、工业控制板卡、通讯终端设备的时钟电路中应用极为广泛，几乎所有需要精准时钟基准的电路板上，都能见到这类封装的晶振器件。从结构设计角度看，外壳采用冲压成型的金属壳体搭配绝缘基座，两根平行引出引脚从基座底部垂直伸出，既作为电气连接通路，也承担器件插装后的机械固定作用。设计过程中优先考虑了封装的气密性要求，金属壳体与基座的压合边做了卷边密封处理，能够隔绝外界水汽、粉尘对内部石英晶片的侵蚀，避免晶振频率漂移、参数劣化的问题，满足常规工业级产品的环境适应性要求。外形尺寸上，壳体为扁长矩形柱体，边角做了小圆弧过渡，没有尖锐棱角，避免生产转运过程中划伤操作人员或相邻器件；引脚的中心距、

　　伸出长度、线径都匹配标准HC49U封装的PCB焊盘尺寸，插装时能够顺利对应通孔，不需要额外调整焊盘位置，适配现有波峰焊、手工焊的常规加工工艺。安装边界方面，器件在PCB上的占用空间为矩形区域，高度方向预留的安全距离需要高于壳体顶面1mm以上，避免与上层结构件、屏蔽罩发生干涉；引脚伸出焊盘的长度控制在1.5-2mm区间，过短容易出现焊接虚焊，过长则会在剪脚工序中增加额外工作量，甚至导致引脚受力弯折损伤内部基座。这类外壳的结构设计没有冗余特征，所有造型都服务于器件的防护、安装、电气连接核心需求，金属壳体同时还具备电磁屏蔽作用，能够降低外界电磁干扰对内部石英晶片振荡稳定性的影响，在做板卡布局时，通常会将这类晶振布置在靠近时钟输入引脚的位置，缩短走线长度，减少信号衰减，而该模型的尺寸精度完全可以满足板卡3D布局时的干涉检查需求，帮助结构设计人员提前预判器件与周边结构的空间冲突，减少打样后的改模次数。
