穿燕尾服的安卓拟人创意造型设计

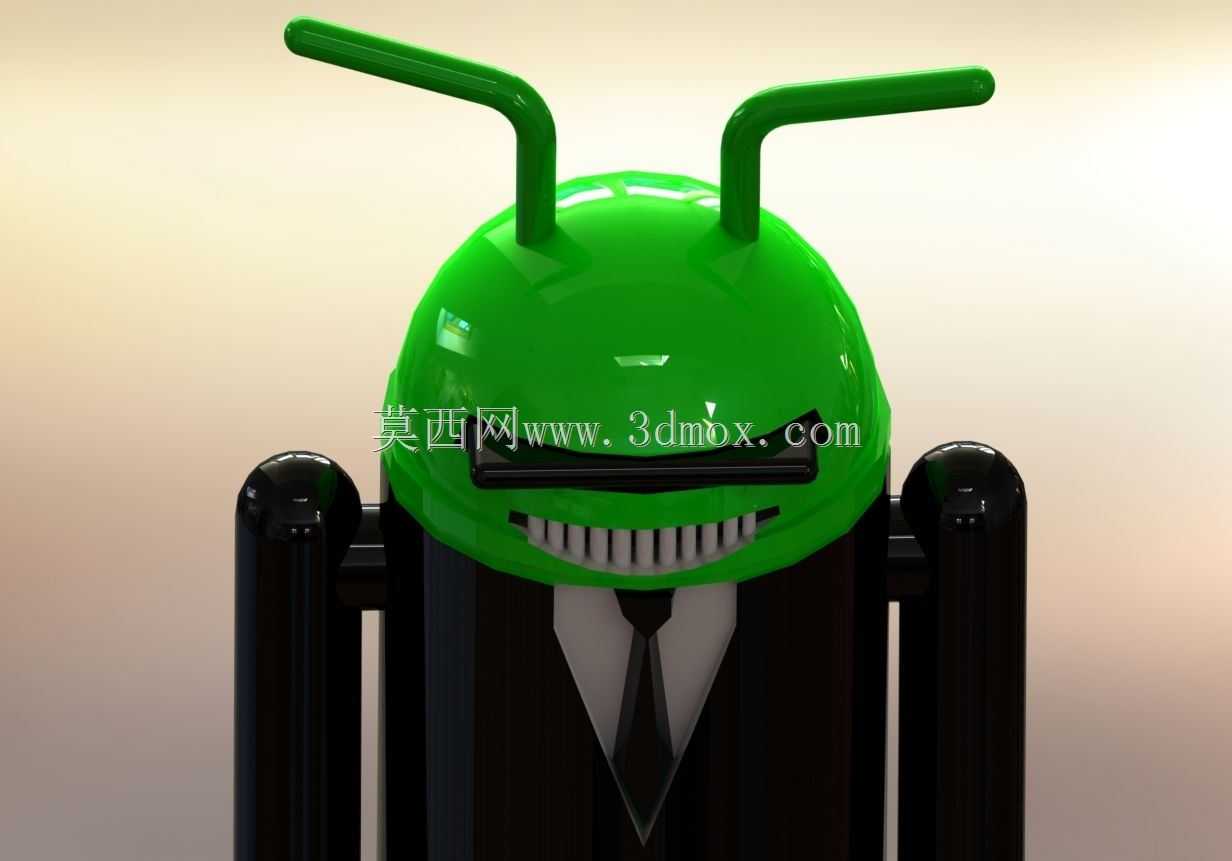

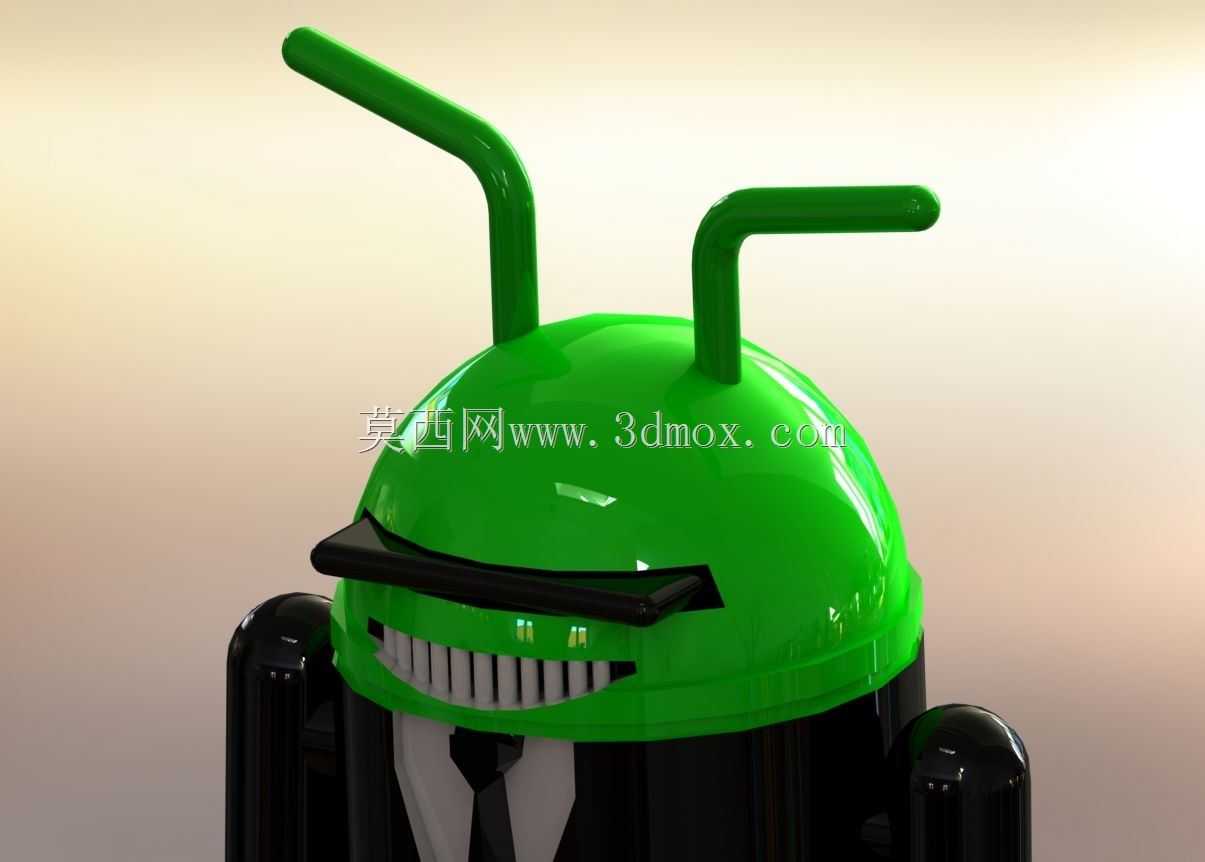

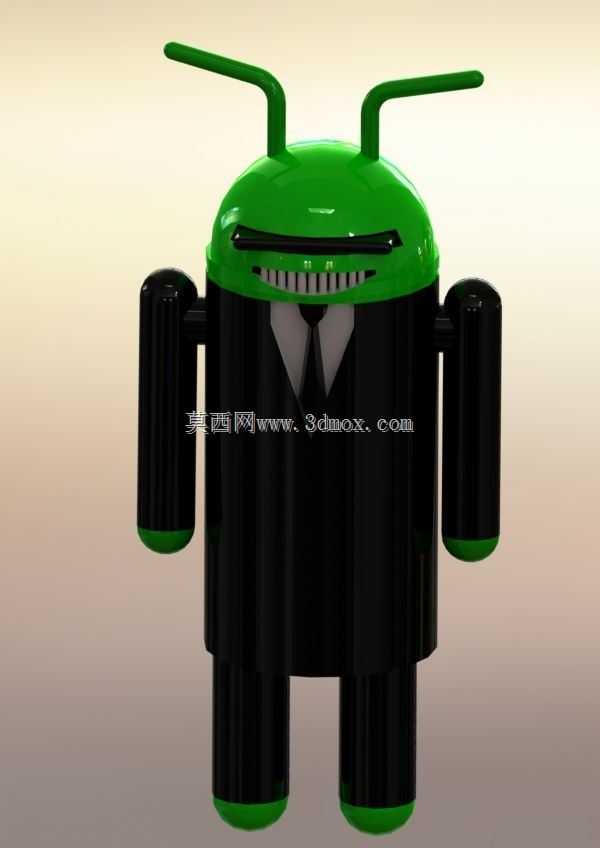

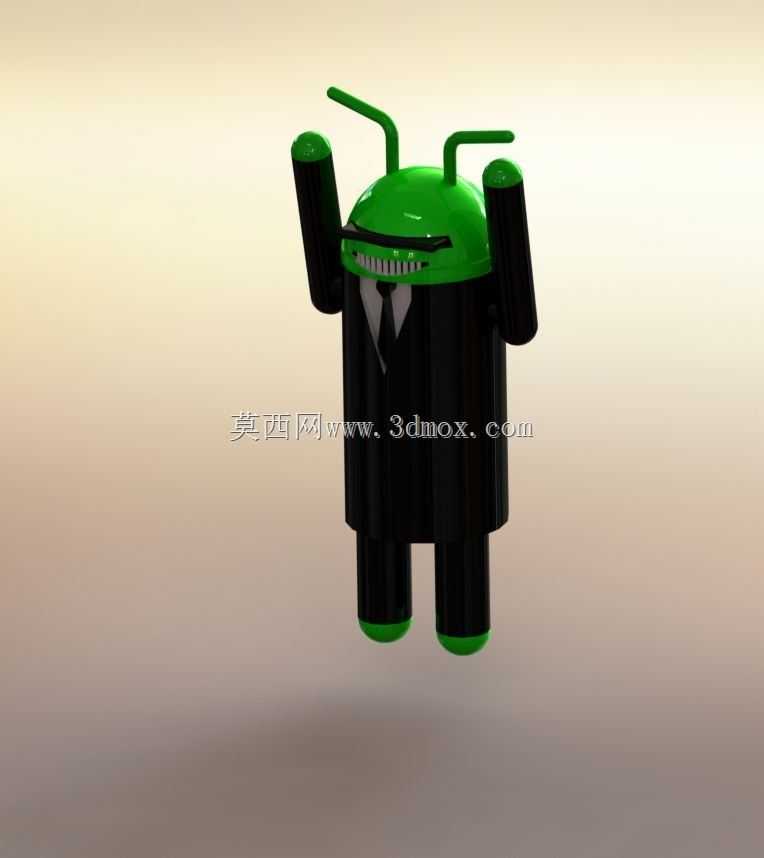

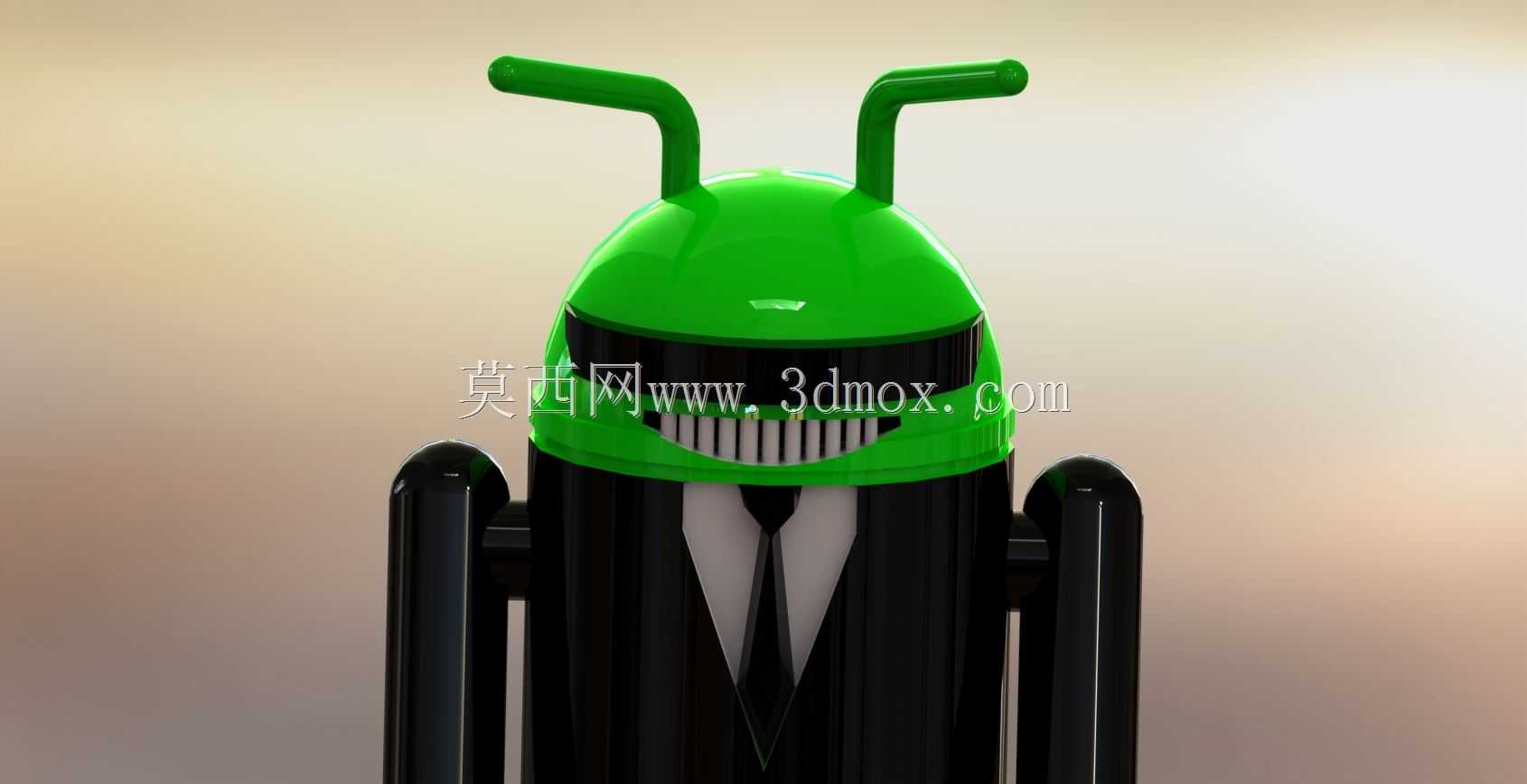

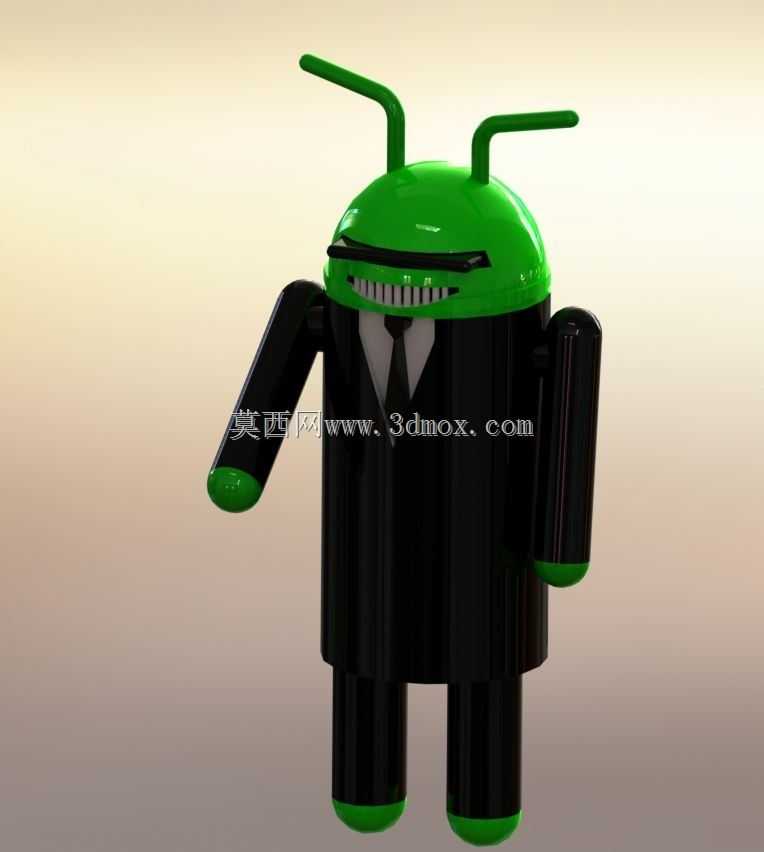

这款拟人化安卓造型设计，最初是为科技企业线下展会的互动展示装置做的配套结构方案，日常也可作为桌面文创摆件、品牌IP衍生手办的结构原型使用。从结构设计逻辑来看，整体保留了安卓经典的圆润头部轮廓，头顶两根标志性的天线做了圆角过渡处理，避免尖锐边角带来的磕碰风险，天线根部做了加厚的圆弧过渡结构，若采用注塑工艺生产，能有效减少成型过程中的应力集中问题，降低部件断裂的概率。头部的黑色视窗区域做了内凹0.8mm的台阶设计，既可以预留丝印或贴膜的安装位，也能在组装时形成定位基准，提升上下壳体的装配同轴度。躯干部分采用了拟人化的正装燕尾服造型设计，黑色的礼服外壳与白色衬衫领、黑色领带的分层结构，在建模时就预留了0.15mm的装配间隙，不同配色的部件可采用分件注塑后卡扣拼接的方式组装，无需额外粘接剂，既方便后期的表面喷涂处理，也能降低生产组装的工时成本。两侧的手臂结构做了简化的圆柱造型，根部采用球铰式连接结构，可实现小角度的摆动调整，满足不同展示姿态的需求，球铰的配合公差控制在H7/g6区间，既保证转动的顺滑度，也不会出现松脱垮塌的问题。从安装边界来看，整体造型的底部做了直径45mm的平整安装面，可直接放置在水平台面上，也可预留M4的螺纹孔位，适配展会展台的固定支架、桌面展示底座的安装需求，整体高度控制在120mm左右，宽度不超过60mm，不会占用过多的展示空间，适合批量陈列摆放。在细节处理上，礼服的燕尾部分做了向后延伸的流线型造型，边缘全部做了R2的圆角处理，既符合整体的卡通圆润风格，也能避免薄边结构在运输过程中出现磕碰碎裂的问题。头部与躯干的连接采用止口卡扣结构，止口的配合深度为3mm，组装后缝隙可控制在0.1mm以内，保证外观的整体性，内部预留了足够的空腔，若需要加装发光模块、小型音效组件，也有充足的走线与安装空间，可拓展为互动发光的展示装置。
