IIW2型超声检测校准对比试块结构设计

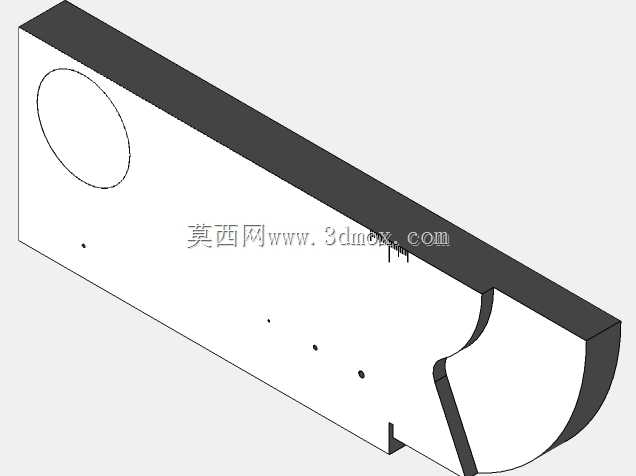

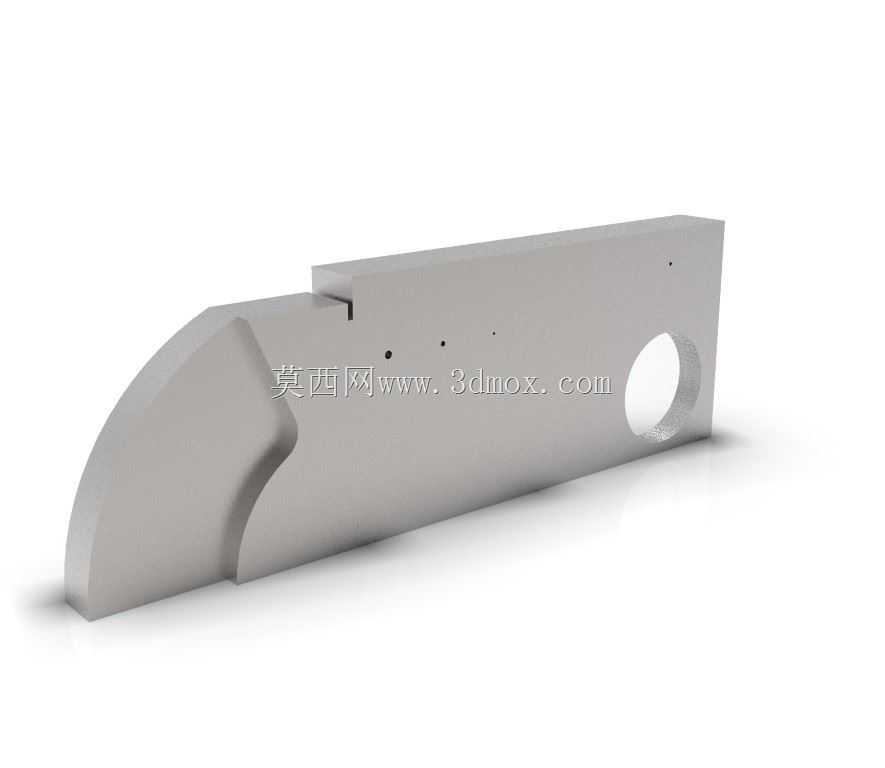

在工业无损检测领域，超声探伤的精度直接决定了焊缝、锻件等金属构件内部缺陷判定的可靠性，而IIW2型对比试块正是超声检测环节中用于校准设备参数、校验探头性能的核心基准工装。日常现场检测作业前，检测人员需要依托该试块完成探头入射点校准、声速测定、探头角度标定、扫描线性调整以及距离-波幅曲线绘制等关键操作，没有符合标准的对比试块，超声检测得到的缺陷位置、当量尺寸数据就失去了参考价值，无法满足承压设备、钢结构焊接、航空航天零部件检测的规范要求。从结构设计层面来看，该试块整体采用均质金属坯料加工而成，外形轮廓经过严格的尺寸链校核，圆弧过渡段、不同深度的人工反射孔、侧边定位缺口的位置公差控制在微米级，避免因加工误差导致校准数据出现偏差。试块一端的大直径圆弧面主要用于探头入射点与折射角的校准，不同深度的横通孔可模拟不同埋藏深度的内部缺陷，为检测系统提供稳定的声反射基准，侧边的定位槽则方便检测时快速对齐探头位置，减少现场操作的调整时间。设计过程中需要充分考虑试块的安装与使用边界，整体外形适配常规检测工作台的放置要求，重量控制在单人可搬运的范围内，无需额外固定工装即可平稳放置在检测现场的操作台面上，圆弧面与平面的衔接处做了微小倒角处理，避免探头移动时出现剐蹭磨损，延长试块的使用寿命。试块上的圆形通孔并非简单的减重设计，其孔径与位置经过声学仿真验证，既可以作为特定角度探头的反射基准，也能方便作业人员握持移动试块，适配不同检测场景的操作需求。在实际建模过程中，所有特征的尺寸均严格遵循超声检测标准的参数要求，每个反射体的位置、表面粗糙度都做了对应设定，确保模型导入仿真软件后可直接用于超声检测的声场模拟、探头参数验证等工作，结构设计上规避了容易产生应力集中的尖角结构，保证试块长期使用不会因磕碰、温度变化产生形变，维持声学性能的稳定性。
