激光切割木质霸王龙立体拼图

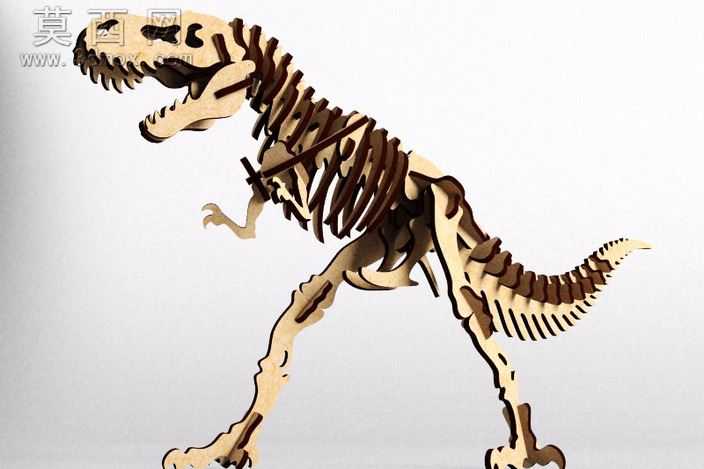

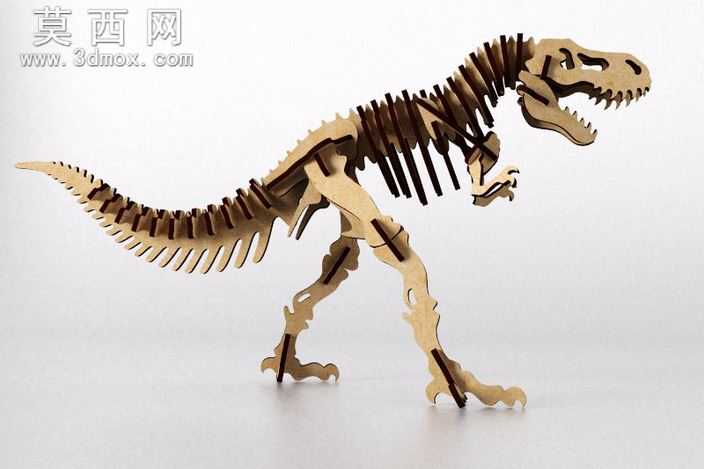

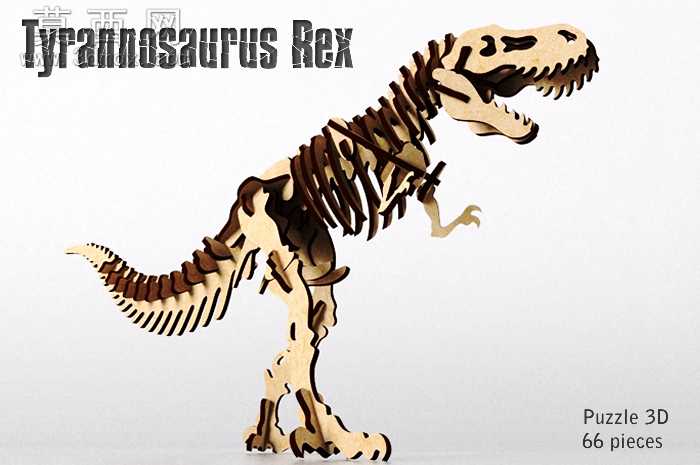

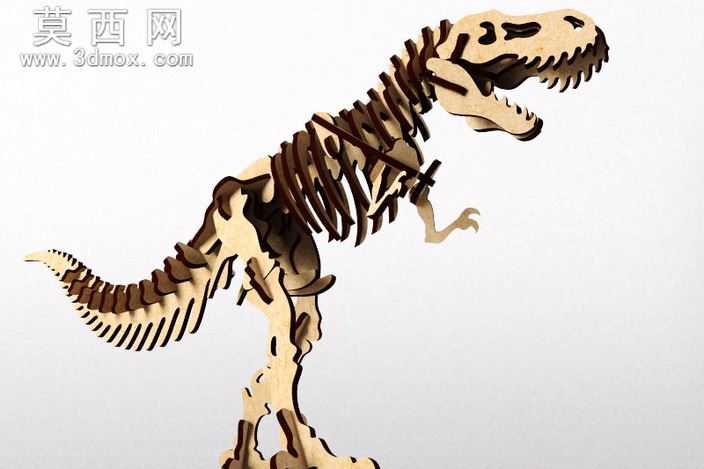

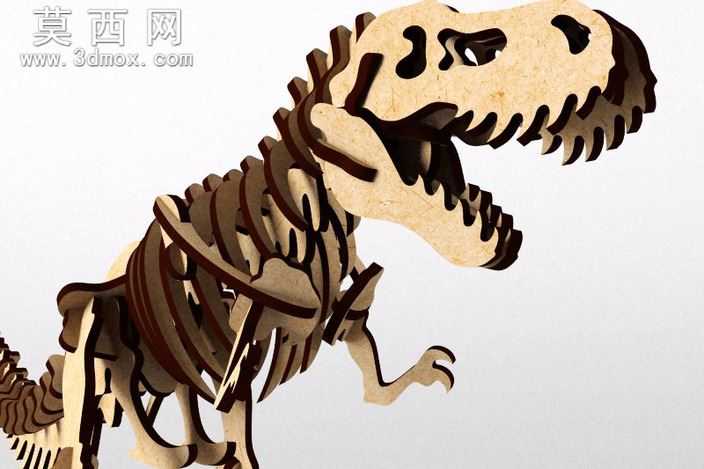

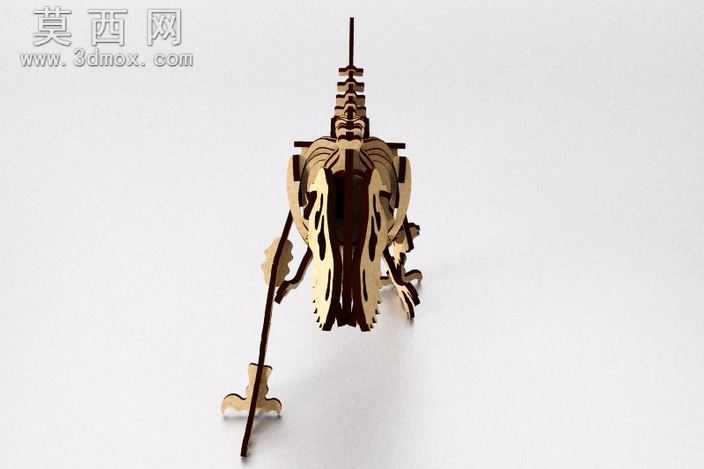

本作品为激光切割工艺适配的霸王龙骨架立体拼装拼图三维设计，整体以真实暴龙骨骼结构为原型进行等比例缩放创作，适配3mm厚度中密度纤维板或椴木层板的加工需求。设计阶段先对暴龙骨骼标本的结构进行拆解分析，将完整的骨架拆分为颅骨、颈椎、躯干椎骨、尾椎、肋骨、前肢、后肢、足部共66个独立拼装零件，所有零件均采用扁平化排布设计，适配平面激光切割设备的加工路径，无需额外支撑结构即可完成板材切割。建模过程中对每一处拼接卡口进行公差匹配设计，卡口宽度严格对应3mm板材厚度，预留0.1mm的装配余量，既保证拼装时零件可以顺利卡合，又能避免拼装完成后出现结构松动、散架的问题。整体模型拼装完成后尺寸为长420mm、高223mm、宽123mm，还原了霸王龙头部大、颌骨布满锯齿状牙齿、前肢短小后肢粗壮有力、尾部修长平衡身体的典型生物特征，颅骨部分做了分层结构设计，拼装后可呈现立体的眼眶、鼻腔骨骼轮廓，肋骨与椎骨的拼接位置做了定位卡槽，每节椎骨都有对应的编号对位结构，降低拼装难度。模型设计兼顾了展示性与拼装趣味性，零件边缘做了圆角过渡处理，避免激光切割后锋利边缘划伤使用者，所有零件无细小易丢失的碎件，适合作为青少年益智拼装教具、桌面装饰摆件使用，配套的切割路径文件可直接导入数控激光切割机进行批量生产，无需二次调整路径参数。
