离心式鼓风机外壳结构三维设计

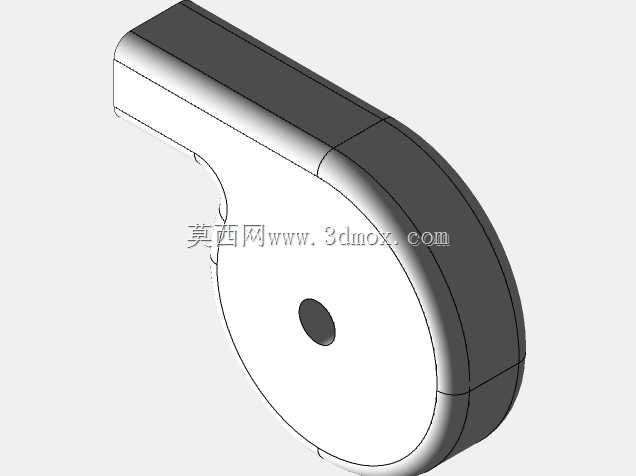

这款离心式鼓风机的外壳采用蜗壳式流道设计，是风机总成的核心承载与导流部件，日常应用覆盖车间工位通风除尘、小型工业设备送风散热、物料气力输送末端增压、环保设备配套引风等多个场景，不同工况下对外壳的结构强度、流道顺滑度都有明确要求。从结构设计逻辑来看，外壳整体采用渐开线式蜗壳轮廓，流道截面从进风口位置开始沿叶轮旋转方向逐步扩大，能够将叶轮高速旋转甩出的气流平稳减速增压，降低流道内的涡流损耗，避免气流在壳体内壁形成紊流引发额外振动与噪音。壳体侧面预留的中心圆孔是叶轮安装定位位，设计时需要匹配对应规格叶轮的轴向安装间隙，既要保证叶轮转动时不与壳体内壁发生刮擦，也要控制间隙范围减少气流回流损失，通常单边间隙控制在叶轮直径的千分之三到千分之五区间，适配常规转速下的运行需求。壳体的分型面沿蜗壳最大轮廓线设置，采用上下半壳对合的装配结构，对接边缘预留了紧固件安装位，装配时可以通过螺栓实现两半壳的紧密贴合，接缝处的平面度需要控制在0.1mm以内，防止高压气流从接缝处泄漏影响风机输出风压。外壳的进出风接口分别设置在壳体轴向端面与切向位置，轴向进风口为圆形直段结构，方便对接进风管道或者安装防护滤网，切向出风口的截面尺寸匹配对应风量下的风速要求，通常出风口风速控制在10-15m/s区间，避免沿程阻力过大。设计过程中需要同步考虑安装边界，壳体底部预留的安装支脚需要匹配通用风机支架的安装孔距，支脚的承重面做了加厚处理，能够承受整机运行时的振动载荷，避免长期运行出现支脚断裂的问题。壳体内壁的曲面过渡全部做了圆角处理，没有尖锐的棱角结构，一方面可以减少气流流动时的阻力，另一方面也能降低应力集中，提升壳体整体的结构强度，即使在长期带压运行的工况下，也不会出现局部应力过大导致的壳体变形问题。针对不同的使用场景，这款外壳的壁厚设计做了梯度处理，流道承压区域壁厚略高于安装支耳等非承压区域，在保证结构强度的前提下尽可能控制整体重量，降低整机的材料成本与安装负载。
