双缸立式往复式蒸汽机结构设计展示

　　这款立式双缸往复蒸汽机的三维结构，完整还原了经典往复式动力机械的核心传动与配气逻辑，可直接用于热力机械原理教学、小型动力装置改装参考以及复古动力设备的结构复刻场景。从实际应用层面看，这类小尺寸蒸汽机既可以作为教学演示教具，直观展示热能向机械能转换的完整过程，也能适配小型船舶模型、复古动力展品的动力输出需求，部分经过工艺优化的同结构机型，还可作为低压蒸汽系统下的辅助动力单元，驱动小型负载完成往复旋转输出。

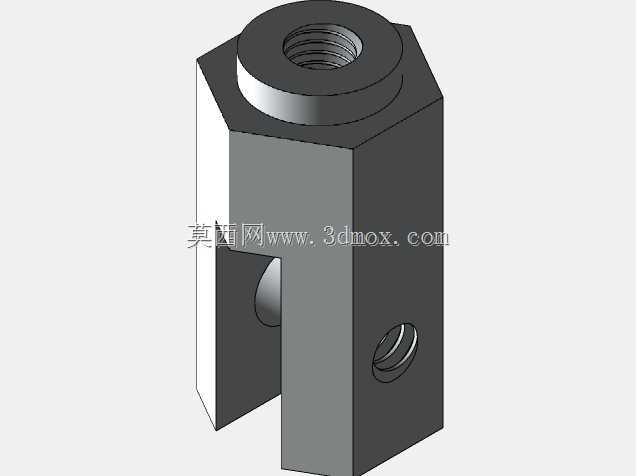

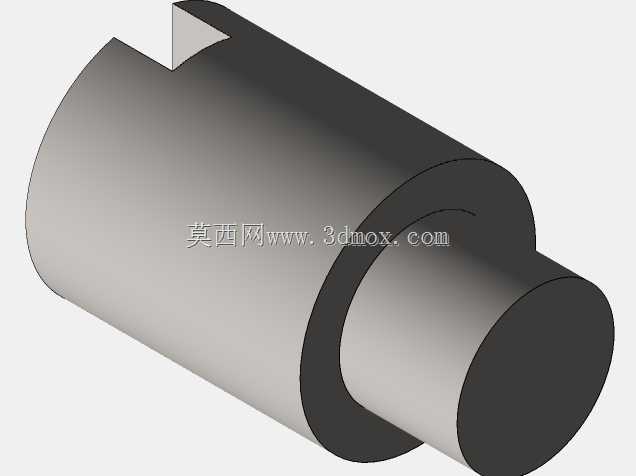

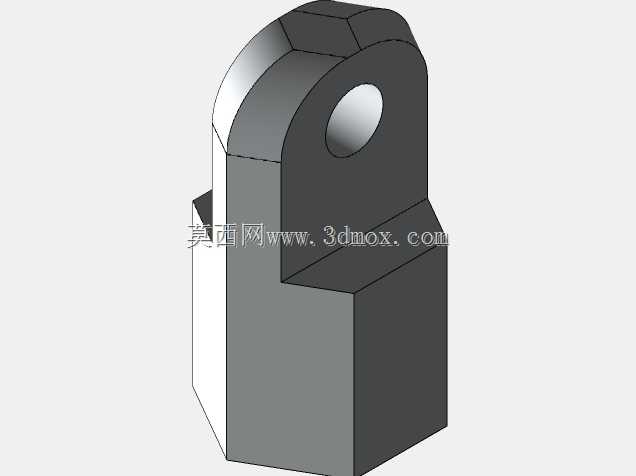

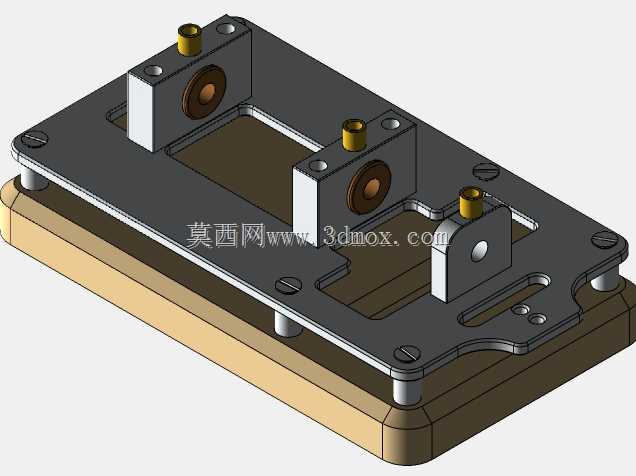

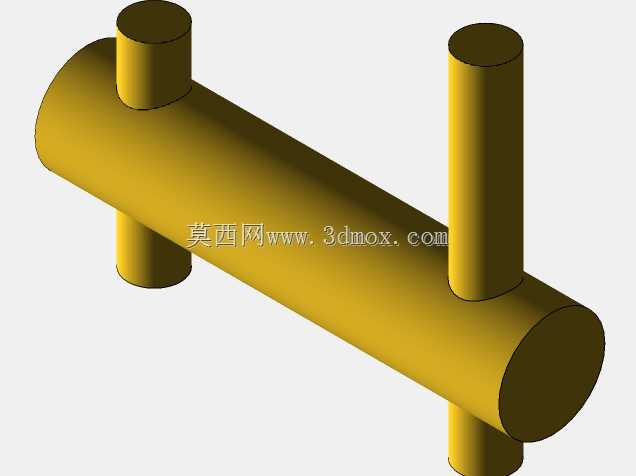

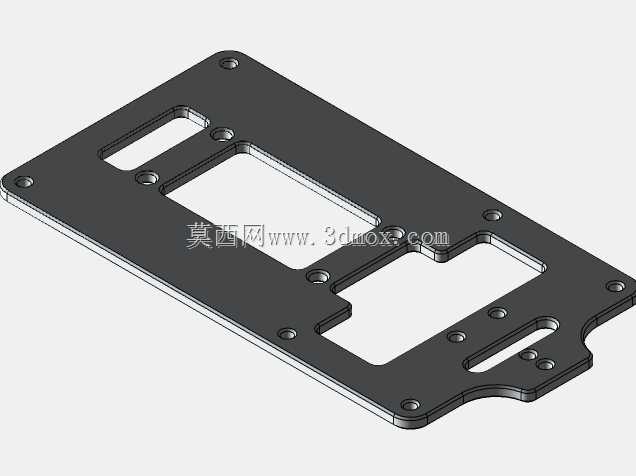

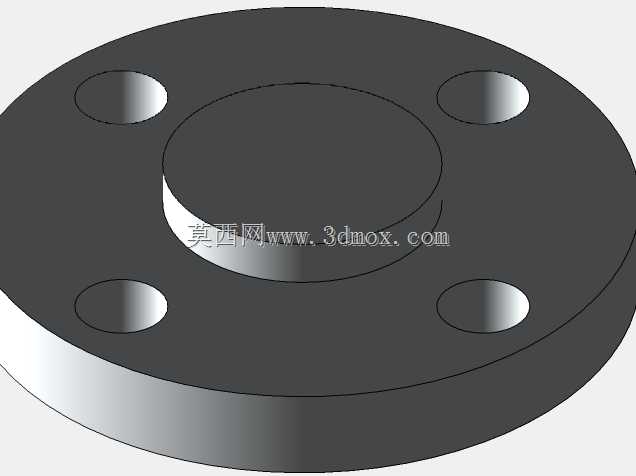

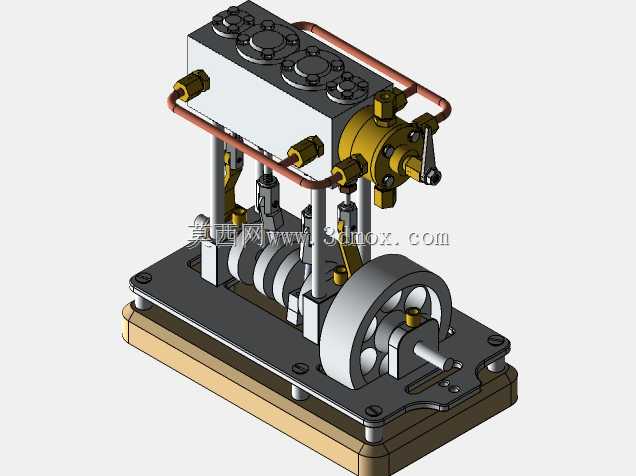

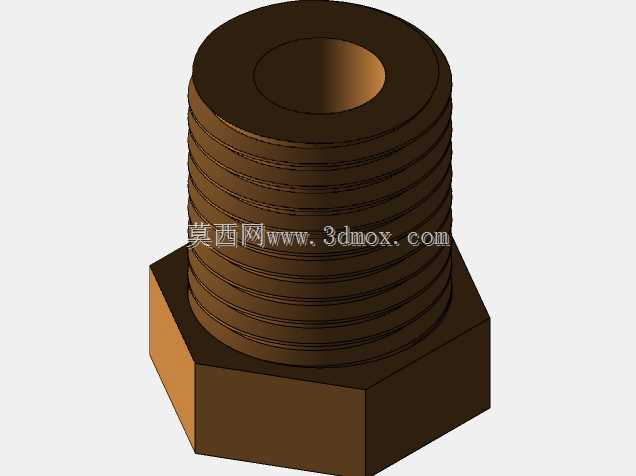

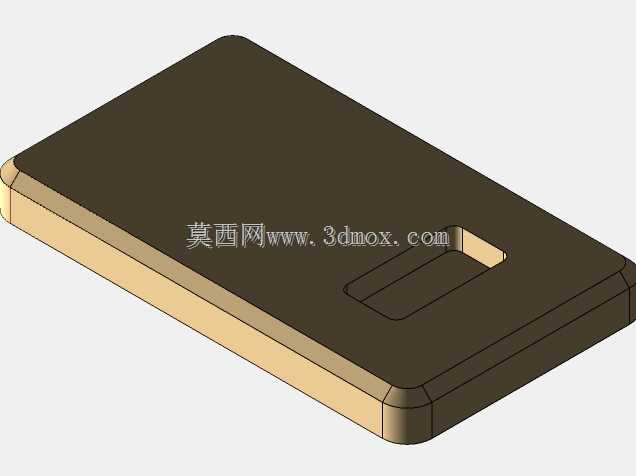

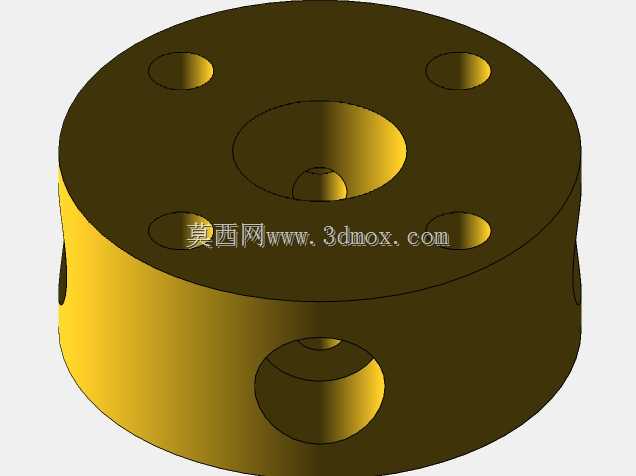

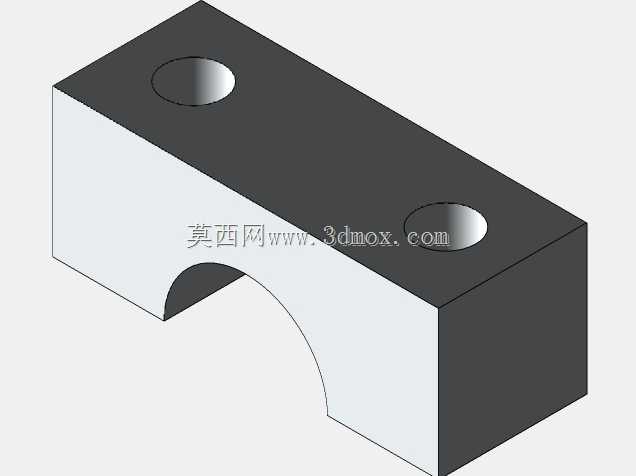

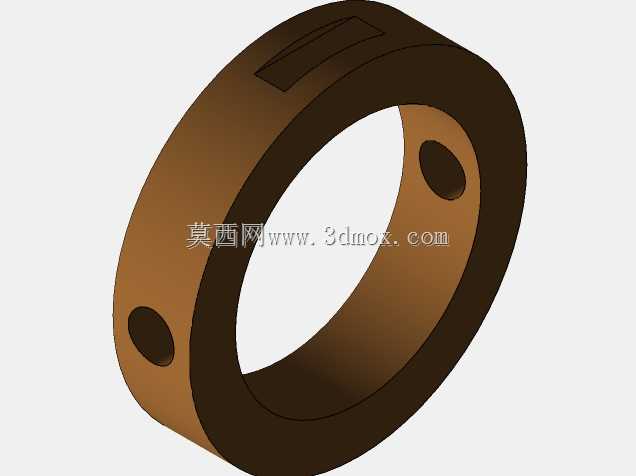

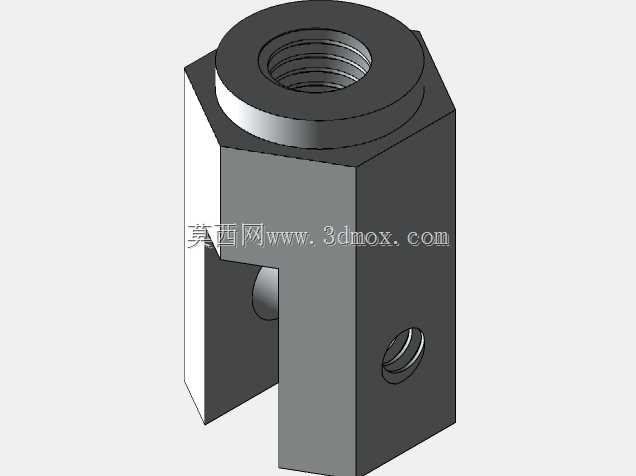

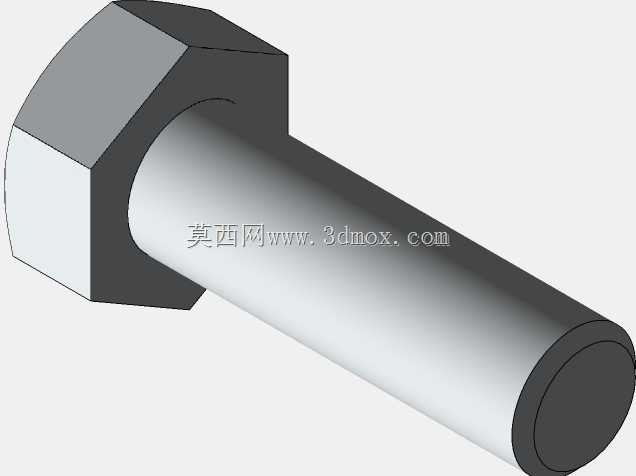

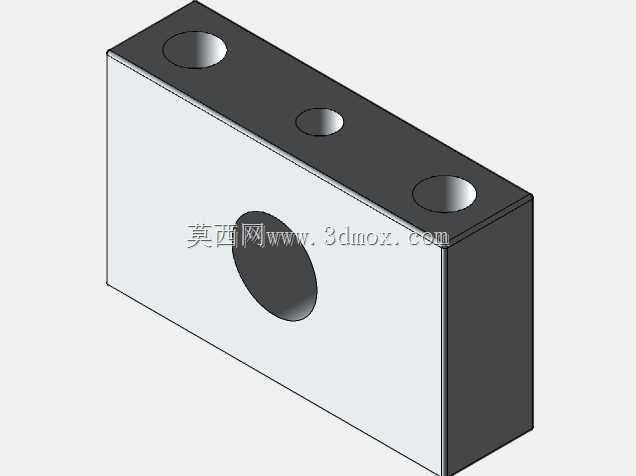

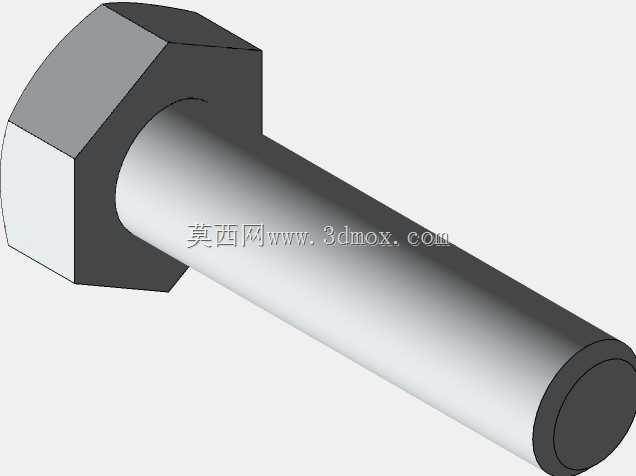

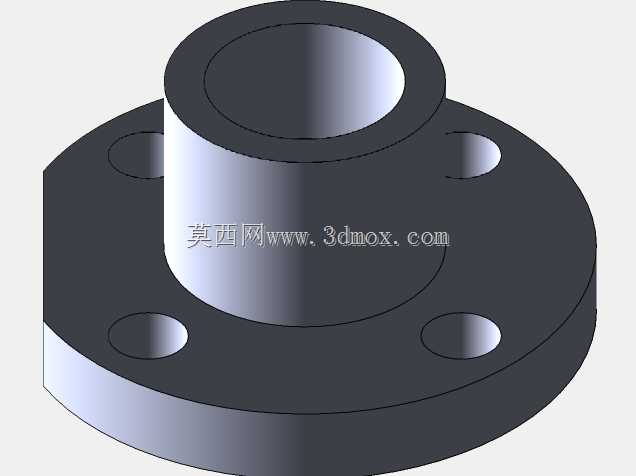

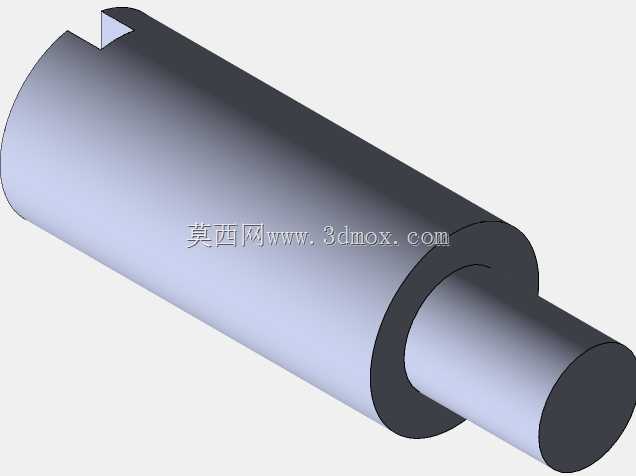

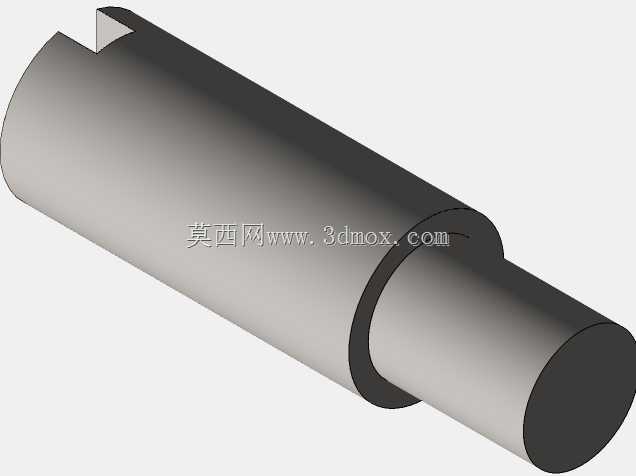

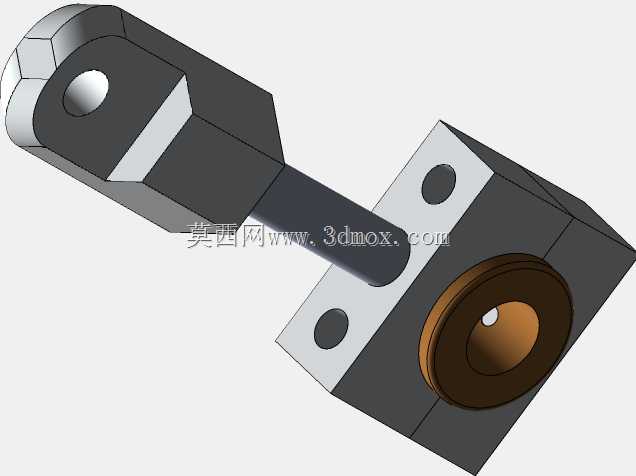

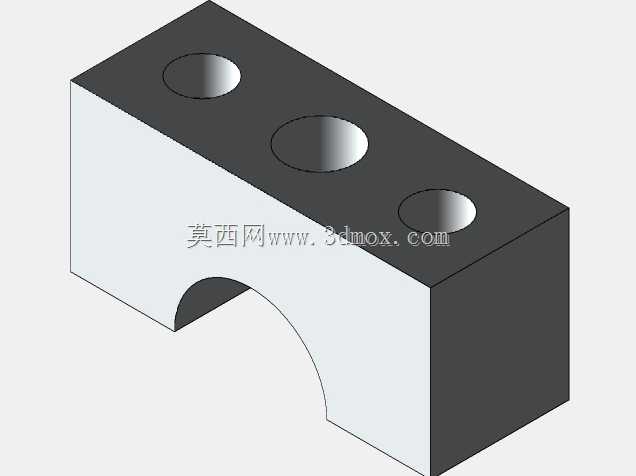

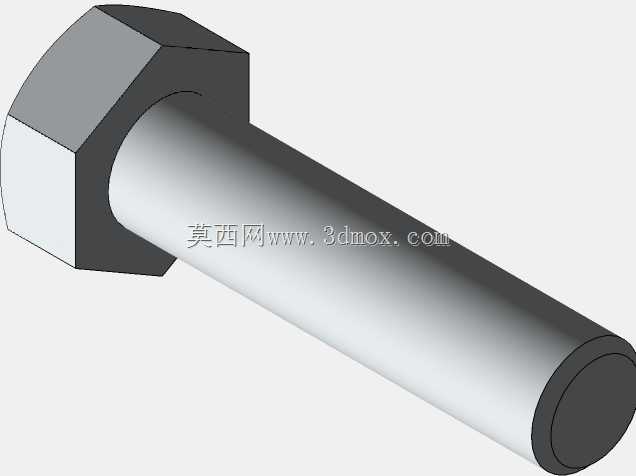

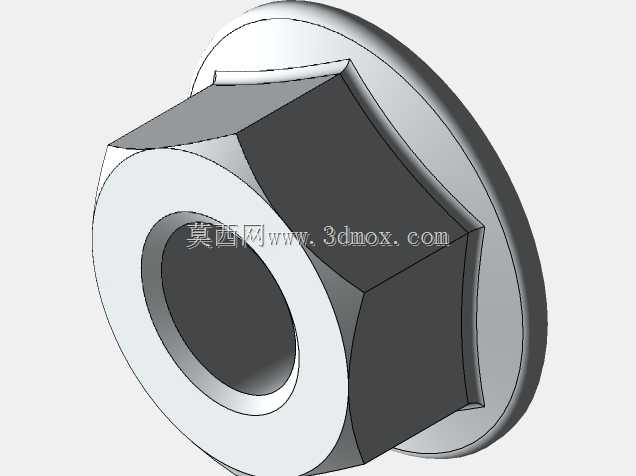

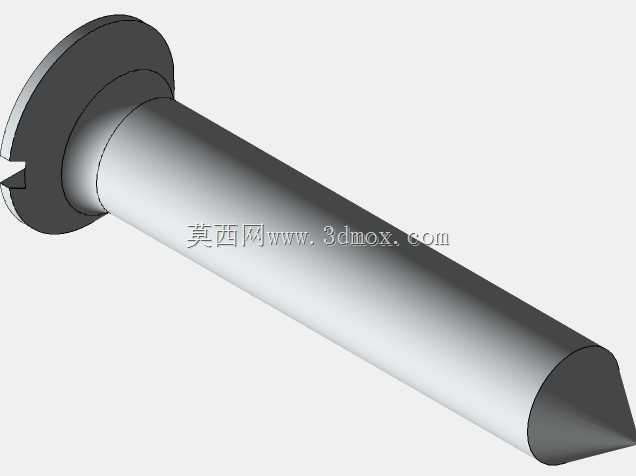

　　整体结构采用立式双缸并列布局，安装底座采用木质垫层加金属承托板的双层结构，金属底板预留了四个对称的安装固定孔位，可直接通过螺栓固定在安装基准面上，整体安装边界控制在长220mm、宽120mm、高180mm的范围内，不会占用过多安装空间，适配小型展示台或者模型舱室的安装尺寸要求。设计过程中优先考虑了传动链路的同轴度要求，曲轴组件的支撑座直接集成在金属底板上，减少了额外装配带来的公差累积，两个气缸的活塞连杆通过错拐结构连接在曲轴上，相位差设置为90度，能够有效避免曲柄死点问题，保证动力输出的连续性，不会出现单缸蒸汽机启动卡滞的情况。

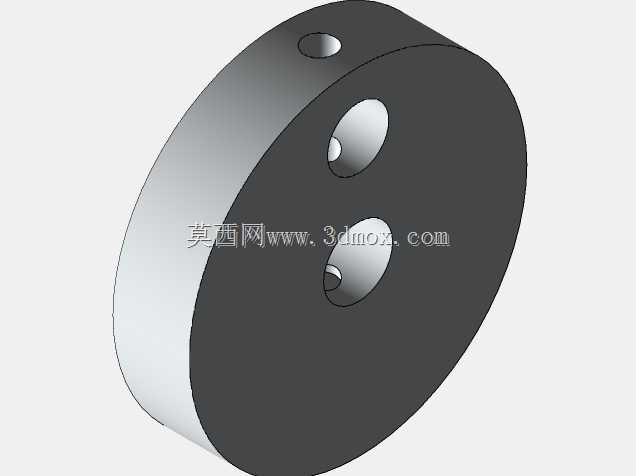

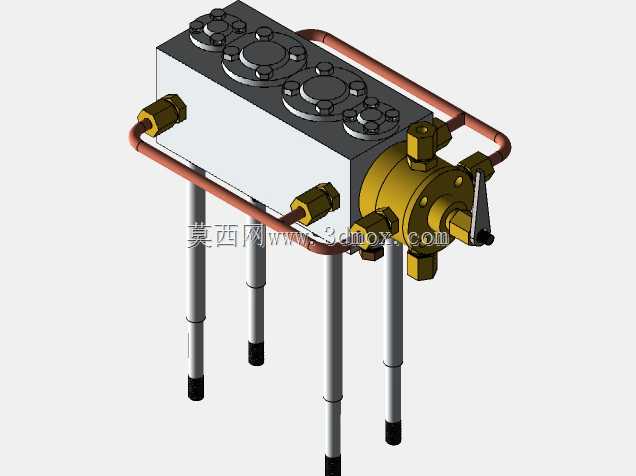

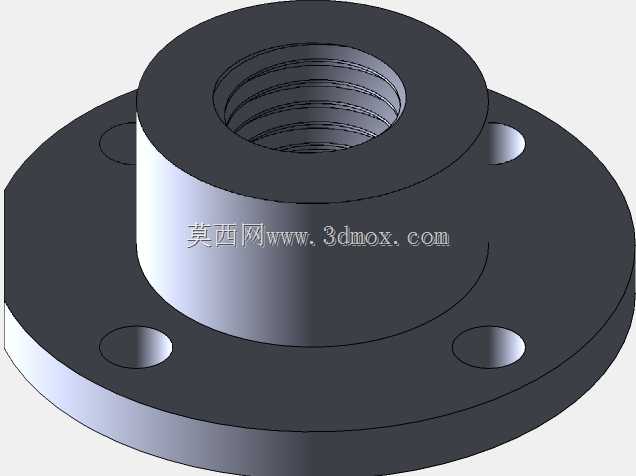

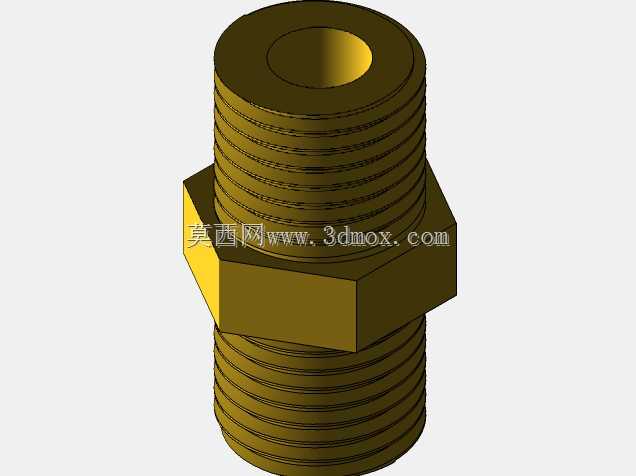

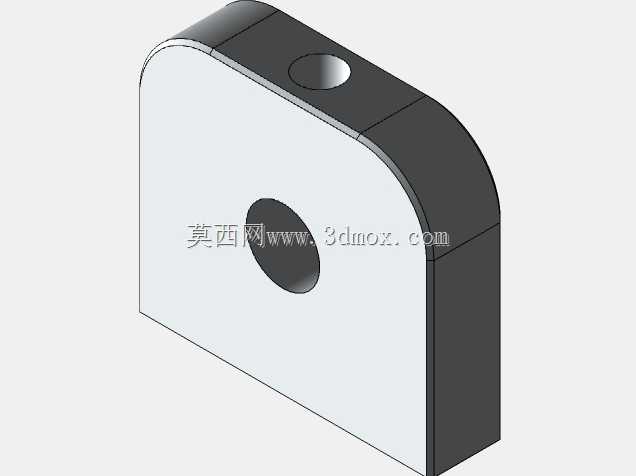

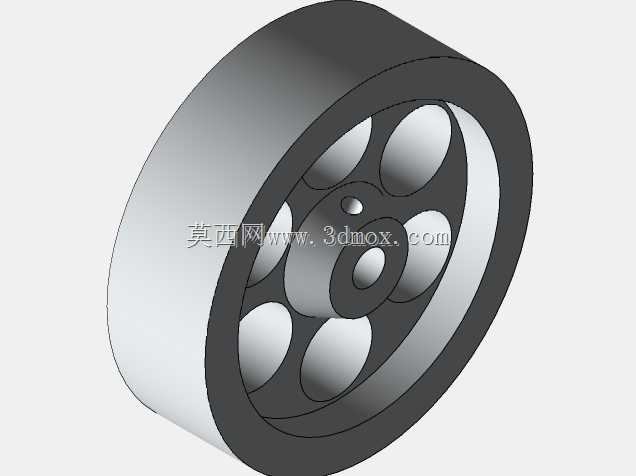

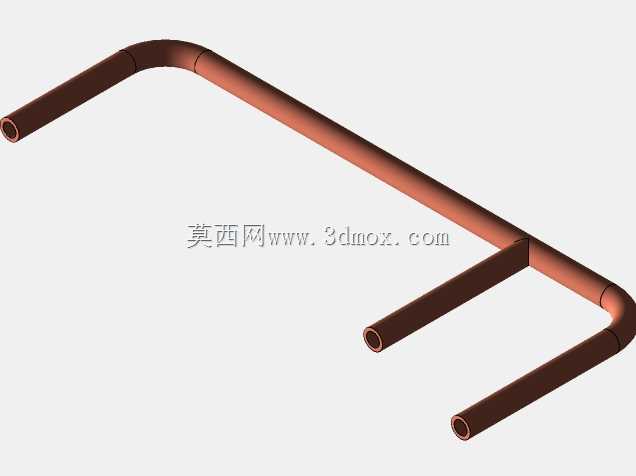

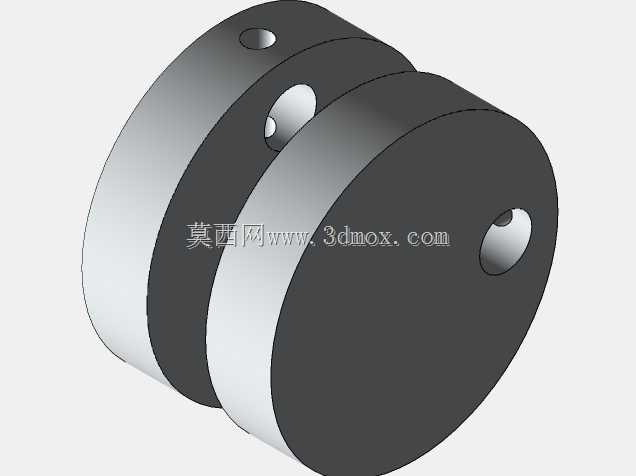

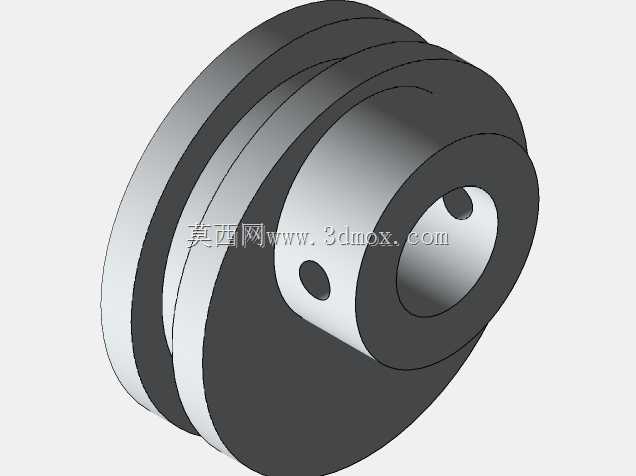

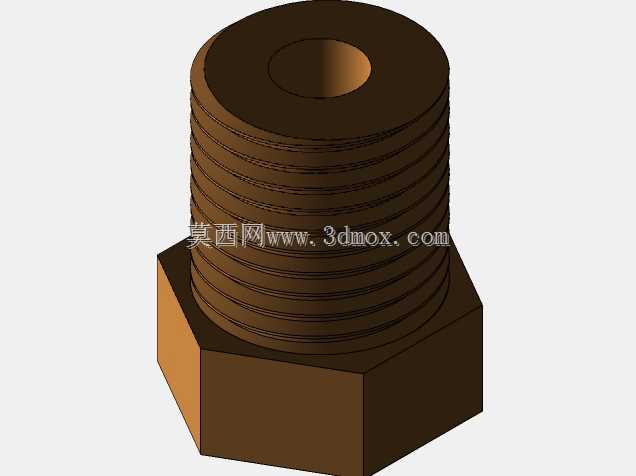

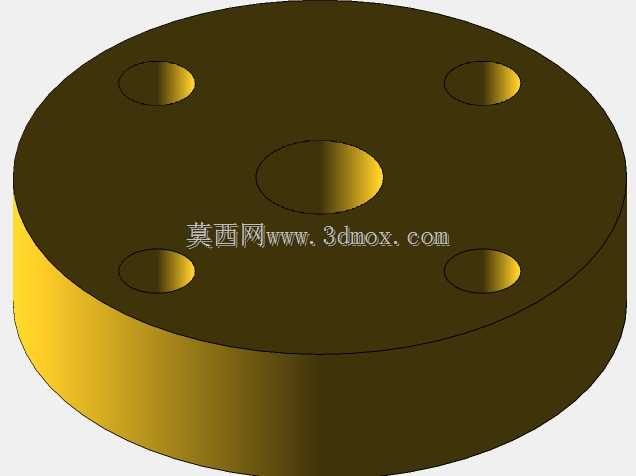

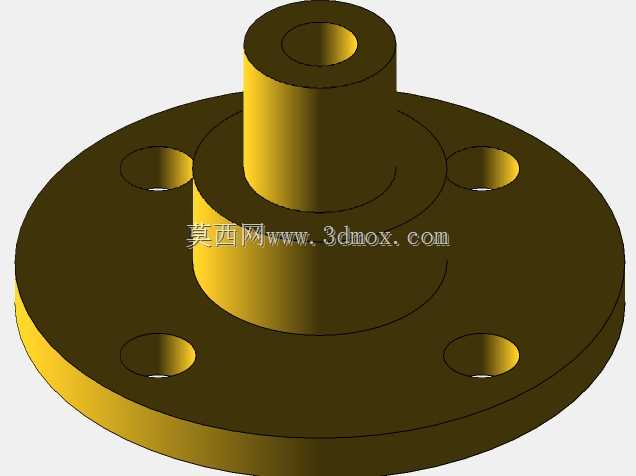

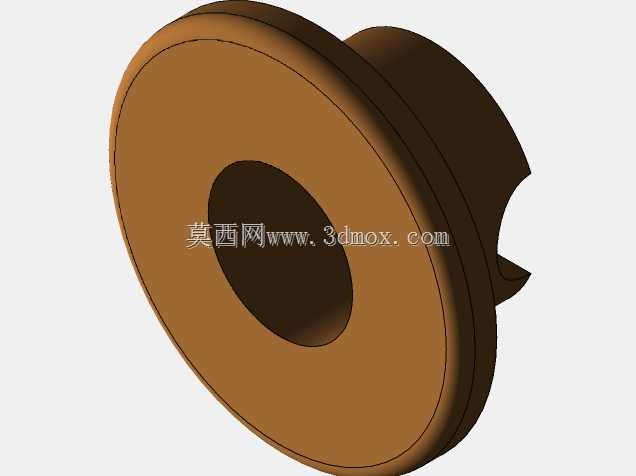

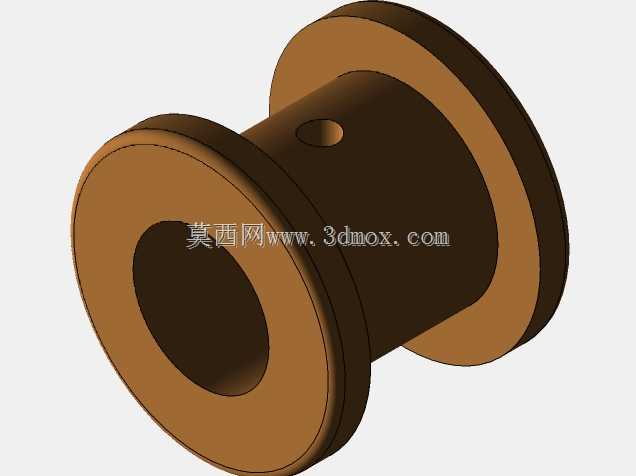

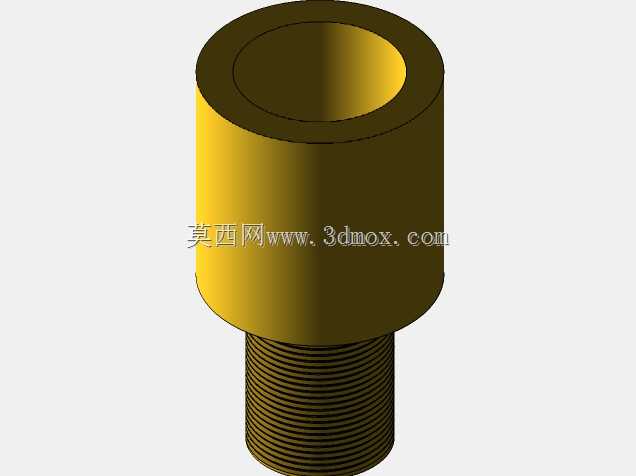

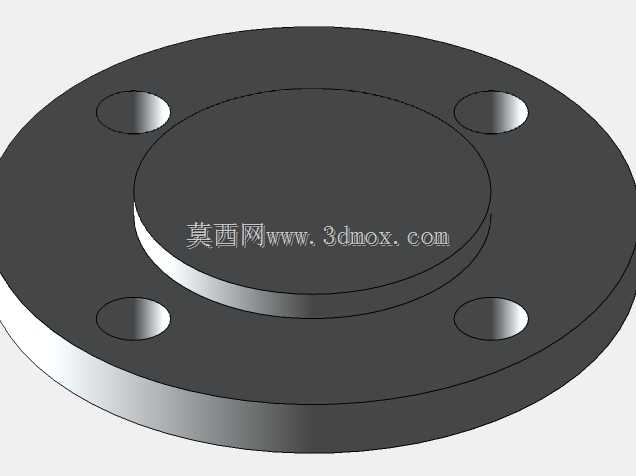

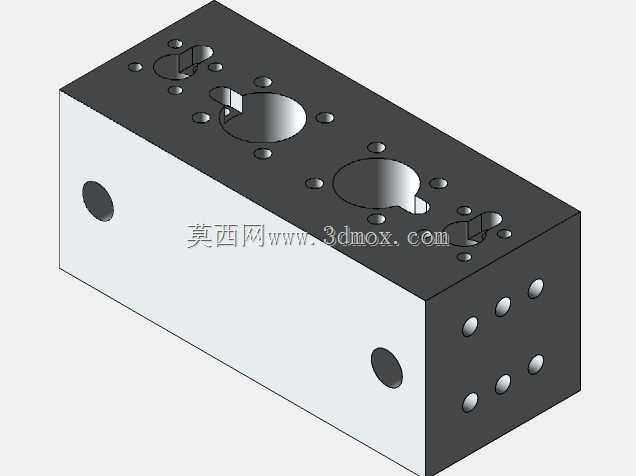

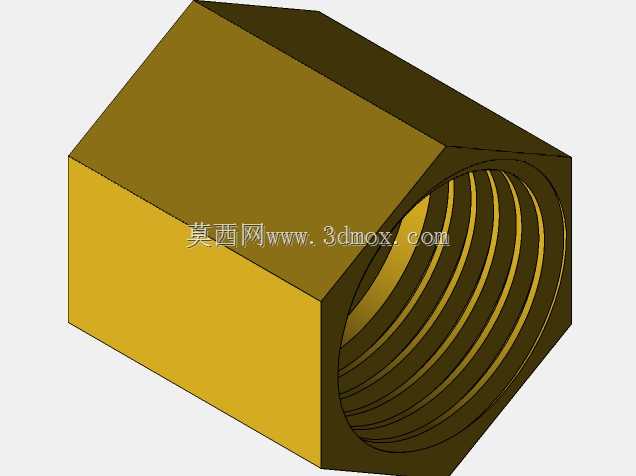

　　配气机构采用侧置滑阀结构，通过铜质管路将气缸进排气口与换向阀组连通，外露的管路全部采用硬管折弯成型，管路走向沿着气缸体侧面排布，既避免了运动过程中管路与连杆、飞轮等运动部件发生干涉，也方便后期对配气相位进行调整。飞轮采用辐板式结构安装在曲轴输出端，依靠自身转动惯量平衡活塞往复运动带来的转速波动，让动力输出更加平稳，飞轮端面预留了输出轴连接位，可直接通过联轴器连接外部负载，不需要额外加装传动转接件。气缸体上部集成了缸盖密封结构，每个气缸对应独立的密封压盖，方便后期拆解维护活塞与缸套的密封件，换向阀组设置在气缸体侧方，通过拨杆即可切换进排气方向，实现曲轴正反转的快速切换，适配不同的动力输出转向需求。

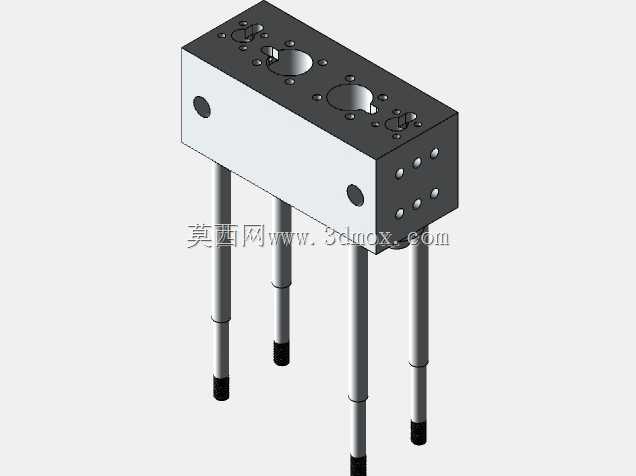

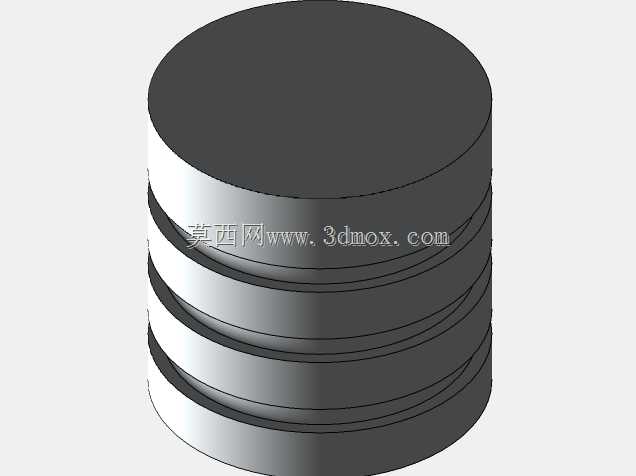

　　从建模逻辑上看，所有运动部件都预留了合理的装配间隙，活塞与缸壁、连杆与曲柄销、滑阀与阀腔的配合间隙都按照实际加工公差设置，既保证运动过程中不会出现卡滞，也避免间隙过大导致的蒸汽泄漏问题，支撑立柱采用对称布置的四根金属立柱，将气缸体与底板牢固连接，保证整机运行过程中的结构刚度，不会因为往复运动的惯性力出现结构晃动。
