乐高积木连接件长杆铰接结构

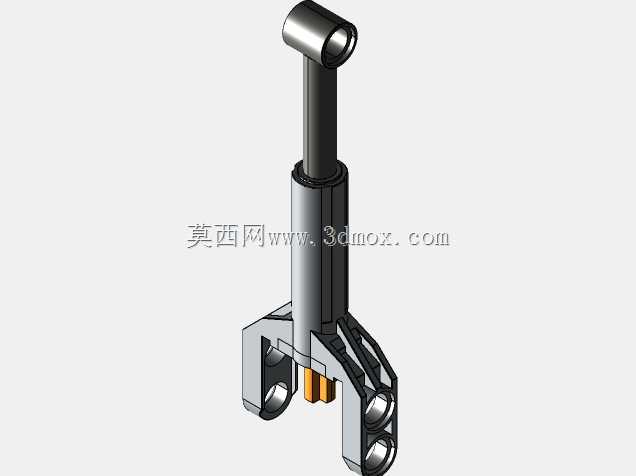

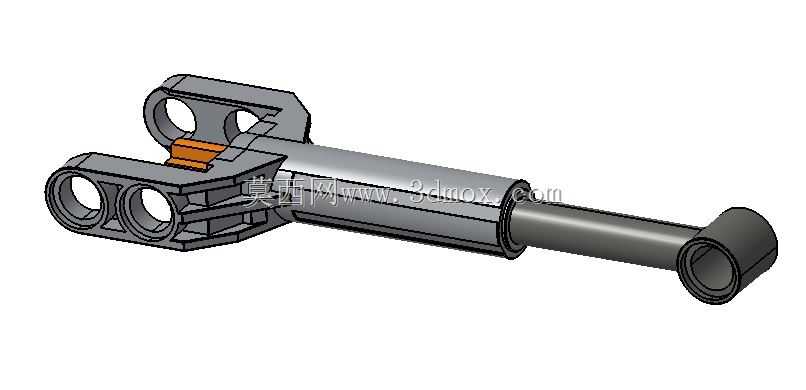

该零件属于积木拼装体系里的长行程铰接传动构件，核心应用场景覆盖各类机械组积木的动力传递、活动关节搭建环节，可作为伸缩臂、转向拉杆、活动支架的核心连接部件使用。从功能特性来看，零件一端为双孔位叉形铰接座，预留的两个标准销孔可匹配积木体系内的十字销、摩擦销，实现与相邻积木构件的刚性或可转动连接，铰接座内侧预留的卡位槽可嵌入弹性锁止件，避免铰接部位在大角度摆动时出现松脱、窜动问题；中间段为等径直杆结构，表面做了阶梯限位设计，可与配套的套筒类零件配合实现直线滑动动作，模拟真实机械里的液压缸、伸缩推杆的运动形态；末端为单环铰接端，可作为从动连接点挂载其他功能构件，实现多自由度的联动效果。设计过程中，所有孔位的中心距、杆身直径、铰接端的环孔内径都严格遵循积木体系的通用配合公差，叉形座的开口宽度与标准积木梁的厚度完全匹配，保证拼装时无需额外修整即可实现顺畅装配，同时杆身的壁厚经过反复校核，既保证了零件整体的抗弯折强度，避免拼装后受侧向力出现断裂变形，也控制了零件整体重量，不会给积木动力组带来额外负载。安装边界方面，零件铰接端的转动角度范围受叉形座开口角度限制，单侧最大摆角可达42度，杆身与配套套筒的配合行程为杆身总长度的60%，安装时需注意相邻构件的运动干涉范围，在铰接座与相邻梁件之间预留0.2毫米的装配间隙，避免转动过程中出现卡滞。这类零件在搭建工程机械模型、车辆转向系统、可动机械臂时，可直接替代多段短杆拼接的结构，减少拼装后的累计公差，提升整体结构的传动稳定性，其铰接部位的锁止结构设计也能保证模型在频繁活动后不会出现连接松垮的问题，适配绝大多数机械组积木的搭建需求。
