弩用张力弹簧配套绕线轮结构件

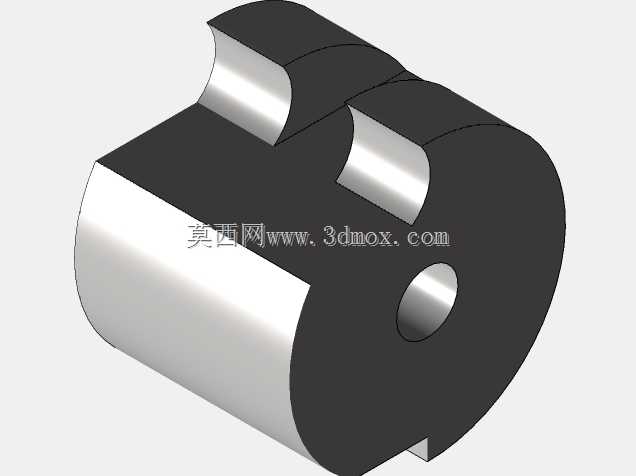

该结构件属于弓弩类器材的张力储能配套部件，核心作用是配合张力弹簧完成弓弦拉伸后的储能锁定、释放导向，在户外射击器材、竞技体育弓弩设备中承担绕线承力、弹性势能传递的关键功能。从结构设计来看，主体采用半圆柱式承力基体，侧面开设两处对称的弧形卡槽，用于卡装张力弹簧的端部挂钩，避免弹簧在拉伸、回弹过程中出现滑脱、偏摆问题；基体中心开设同轴通孔，用于穿装固定销轴，安装时可直接将销轴穿入设备支架的对应安装孔，实现部件的铰接固定，通孔与销轴的配合间隙控制在0.1mm以内，保证部件转动时无径向窜动。基体端面的径向小孔用于穿装固定弓弦的限位销，弓弦绕经基体圆柱面时，可借助圆柱面的光滑曲面减少滑动摩擦，降低弓弦磨损速率。设计过程中优先考虑承力均匀性，两处卡槽的对称度公差控制在0.05mm，保证两侧弹簧拉力始终保持同轴，避免部件转动时出现卡滞；基体的圆柱面粗糙度要求达到Ra1.6，减少弓弦滑动时的阻力，同时避免毛刺刮伤弓弦纤维。安装边界方面，该部件的轴向总宽度需匹配弓弩支架的安装槽宽度，径向最大尺寸需保证转动时不与支架侧壁、扳机联动构件发生干涉，实际装配时需在销轴处添加润滑脂，减少长期转动带来的磨损。从功能特性来看，该结构件可将张力弹簧的线性拉力转化为绕销轴的转动力矩，在弓弦上弦过程中，随着部件转动逐步拉伸弹簧储存弹性势能，击发时弹簧回弹带动部件快速回转，将弹性势能转化为弓弦的动能，完成发射动作。设计时特意将卡槽位置设置在基体的切线方向，保证弹簧拉力的力臂始终处于合理区间，避免上弦过程中拉力出现突变，提升操作手感的平顺性。基体采用硬质金属材质加工，可承受弹簧反复拉伸带来的交变载荷，避免长期使用后出现卡槽变形、基体开裂问题，中心通孔处可加装铜质衬套，进一步提升耐磨性能，延长部件整体使用寿命。
