Tin音频T3入耳式监听耳机结构

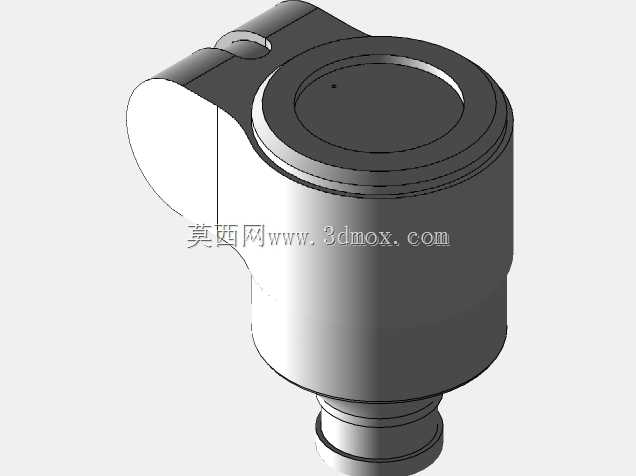

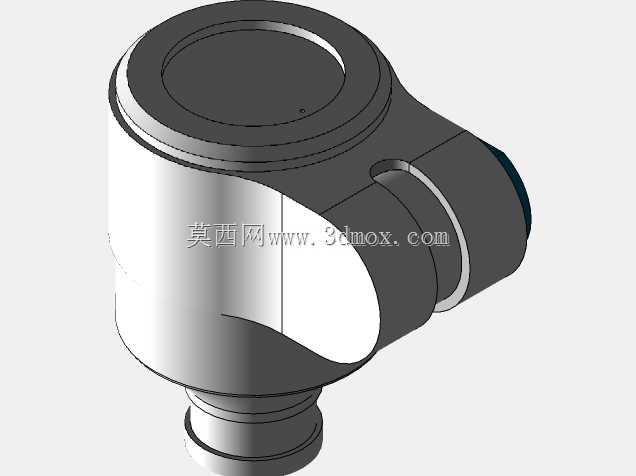

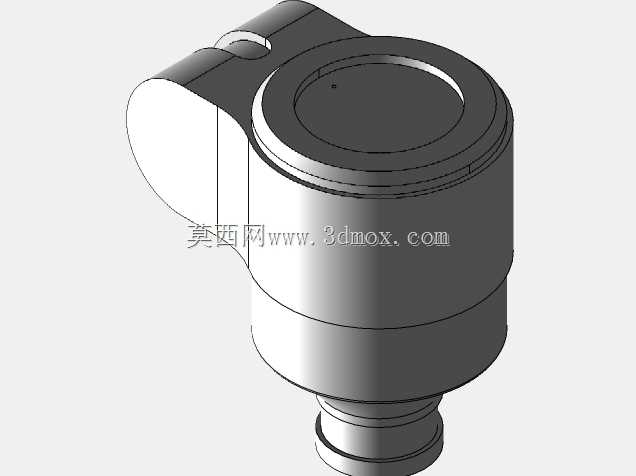

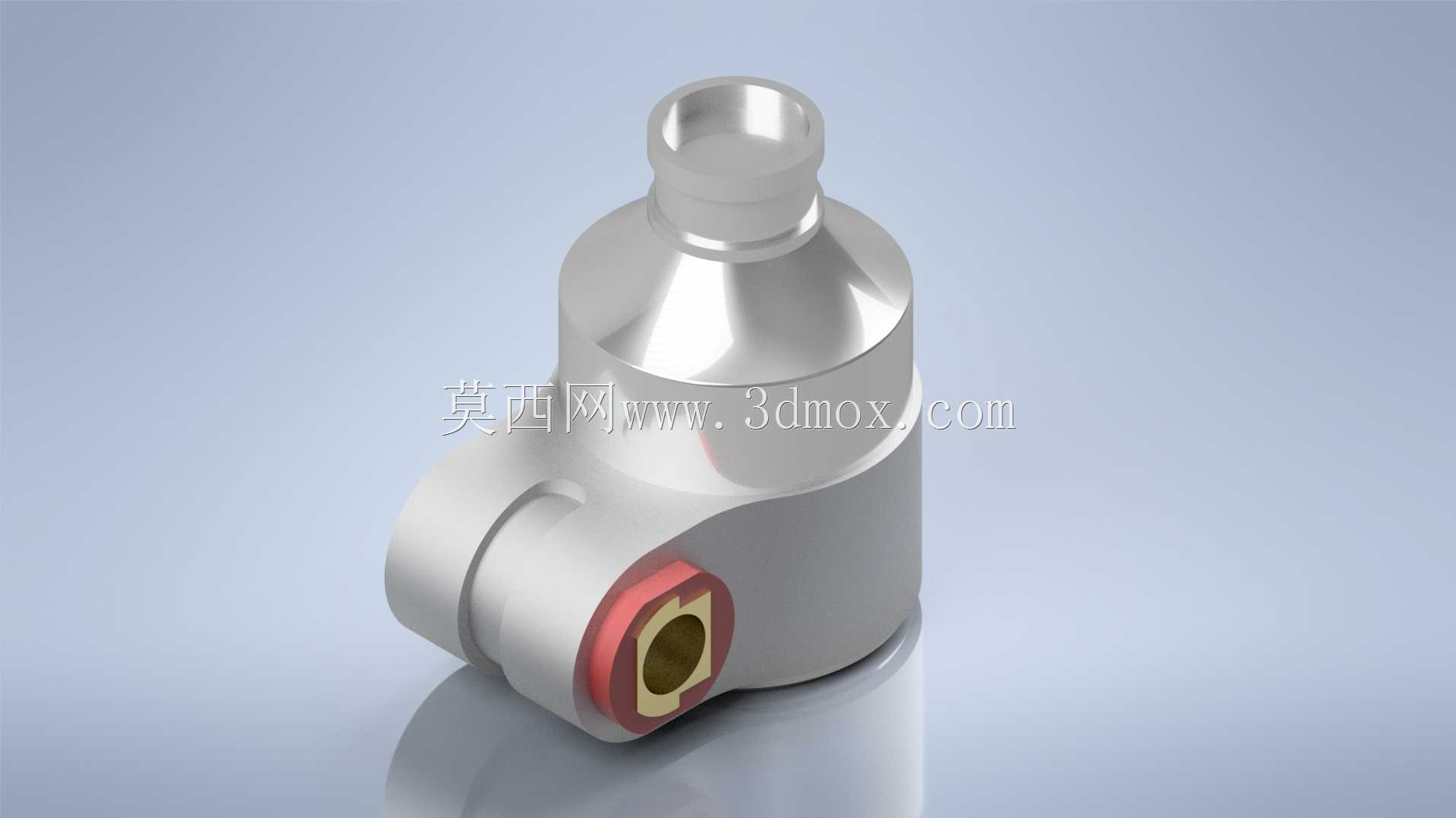

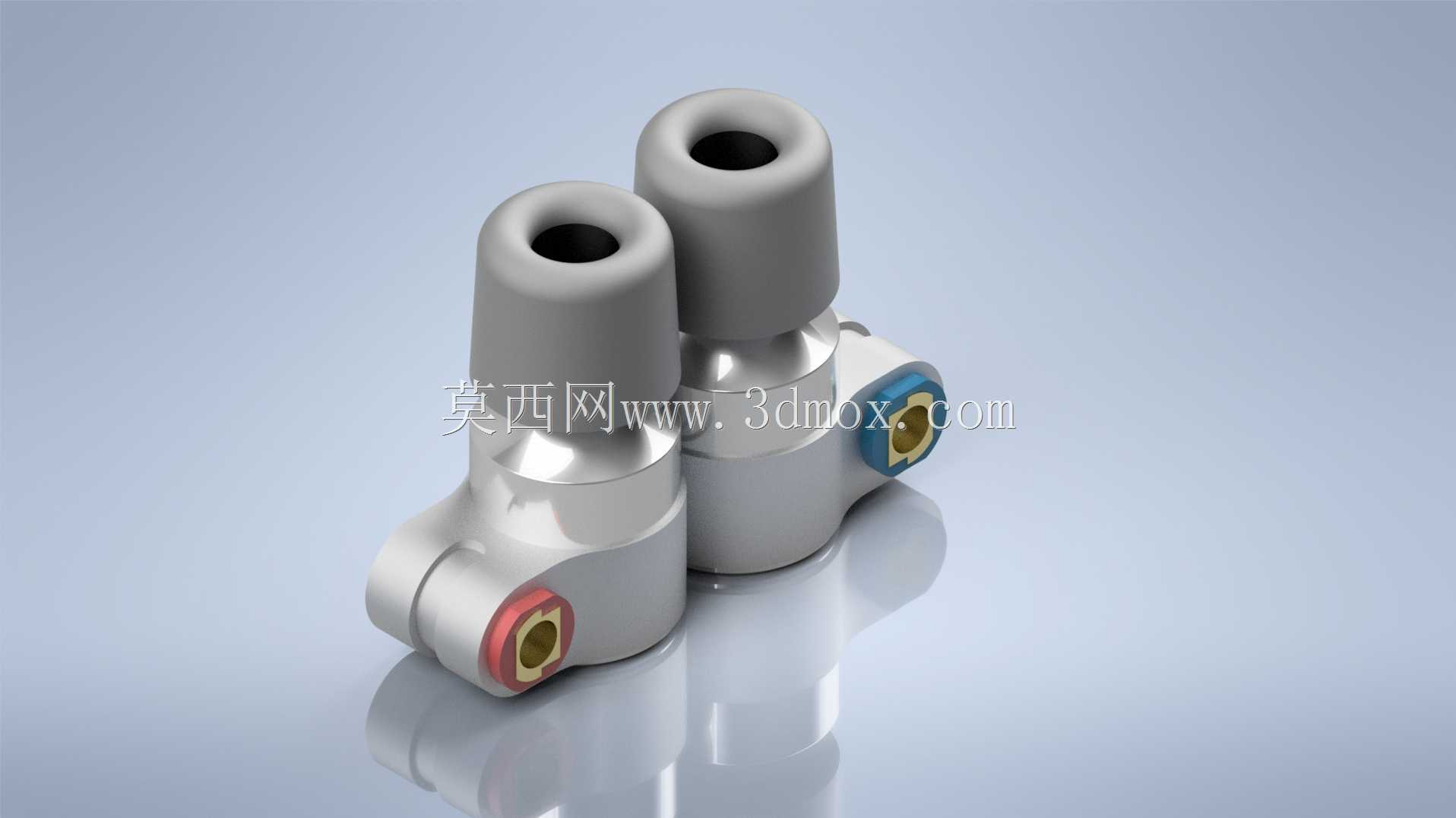

这款入耳式监听耳塞的三维结构，主要面向个人音频监听、小型录音棚返听、舞台演出随身监听等场景使用，区别于普通消费级耳机，其结构设计优先保障佩戴贴合度与声学腔体的密闭性，减少外部环境杂音对监听效果的干扰。从结构拆分来看，整体分为出音嘴段、主腔体段、走线固定位三个核心部分，出音嘴采用等径直筒设计，外径匹配通用硅胶套、海绵套的安装尺寸，出音通道内壁做光滑过渡处理，避免声波在通道内形成多余反射影响频响表现；主腔体为金属质感的回转体拼接结构，前后腔衔接处做台阶定位，装配时可直接卡合定位，不需要额外做复杂的对位调整，腔体内部预留了发声单元的安装空间，单元安装位的台阶尺寸适配常规10mm直径动圈单元，周边预留了调音孔的开设位置，可根据实际调音需求调整开孔大小与位置。尾部的走线固定位做了偏心凸台设计，凸台上预留的穿线孔做圆角过渡，避免线材长期弯折出现外皮破损，凸台与主腔体的衔接处做圆弧过渡，既减少注塑或金属加工时的应力集中，也能避免佩戴时棱角挤压耳甲腔造成不适感。左右耳结构采用对称镜像设计，除了走线凸台的朝向差异外，其余腔体尺寸、出音嘴角度完全一致，可减少生产时的零件开模数量，降低装配时的零件区分难度。佩戴角度上，出音嘴相对主腔体的倾斜角度参考了人耳耳道的平均走向，佩戴时出音嘴可自然对准耳道方向，不需要额外调整角度就能获得较好的密闭效果，主腔体的外形轮廓贴合耳甲腔的曲面，长时间佩戴不会出现明显的压痛点。配套的泡沫耳套采用大尺寸慢回弹结构，安装时可压缩后塞入耳道，缓慢膨胀后贴合耳道内壁，相比普通硅胶套能获得更好的低频密封性，同时减少硬质材质对耳道的压迫感。建模过程中对各零件的装配间隙做了合理预留，壳体拼接处预留0.1mm的装配公差，出音嘴与耳套的配合位置预留0.15mm的过盈量，保障耳套安装后不会轻易脱落，走线孔内径匹配常规2mm直径的耳机线材，穿线后可通过点胶固定，避免线材拉扯直接作用在内部发声单元的引线上。
