带HS输出的ATMEGA16控制DDS信号发生装置

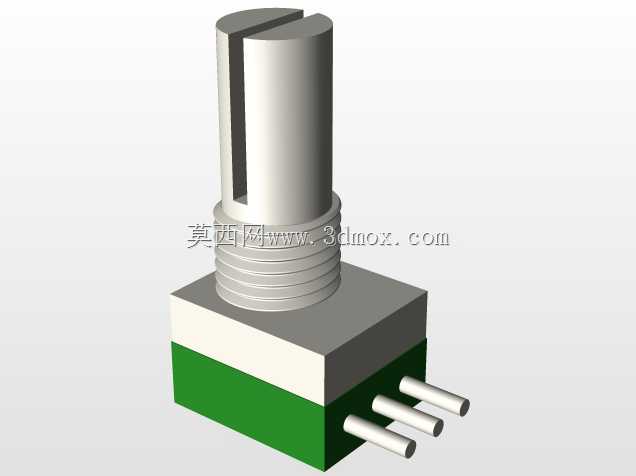

这款信号发生装置主要面向电子调试、实验室基础测试、教学实验场景设计，可输出正弦波等常规测试波形，搭配HS输出接口能够满足常规电路调试、传感器信号模拟、学生课程实验中的信号供给需求，替代笨重的台式信号源完成小空间内的简易信号输出任务。整体结构采用层叠式安装思路，红色安装基板作为核心承载件，四角预留标准安装孔位，可直接固定在实验台架、设备机箱内侧或者小型测试工装面板上，安装孔位间距适配常规电子机箱的安装孔距，不需要额外做转接板即可完成固定。基板上层固定绿色PCB转接板，用来承载LCD显示模块，显示模块采用蓝底黑字的标准1602液晶屏规格，屏幕通过排针与下层控制板连接，屏幕侧边预留对比度调节电位器安装位，可根据现场光线调整显示清晰度，屏幕与转接板之间留有2mm左右的装配间隙，避免焊接引脚顶到屏幕背面造成显示异常。基板下部区域布置输出接口与操作按键，两路BNC接口作为信号输出端，接口根部做了加厚焊盘处理，避免频繁插拔接头造成焊盘脱落，接口旁布置两列轻触按键，分别用来调整输出频率、切换波形类型、调整输出幅值，按键下方预留绿色按键帽安装位，按键行程适配常规操作手感，不会出现过松或者卡滞的问题。核心控制部分基于ATMEGA16芯片搭建，电路布局上把芯片放置在基板背面，避免正面元件干扰信号走线，电源输入接口布置在基板上部边缘，走线时做了强弱电分离，避免电源纹波干扰输出信号的纯净度。整体外形尺寸控制在手掌大小级别，厚度方向包含接口、屏幕、按键的总突出量不超过40mm，安装时不需要预留过大的后部空间，适合嵌入到小型测试设备内部作为内置信号源使用，也可以单独搭配外壳做成便携式信号源，满足外出调试的临时信号需求。结构设计时充分考虑了装配便利性，所有元件均采用直插式封装，焊接难度低，各个模块之间通过排针排母连接，出现故障时可以单独更换模块，不需要整体报废，接口位置统一布置在基板下边缘，接线时不会和上部的屏幕、调节部件产生干涉，操作按键的间距留足了手指按压空间，戴薄劳保手套也可以准确操作，不会出现误触相邻按键的问题。
