便携式智能电烙铁TS80精细结构设计

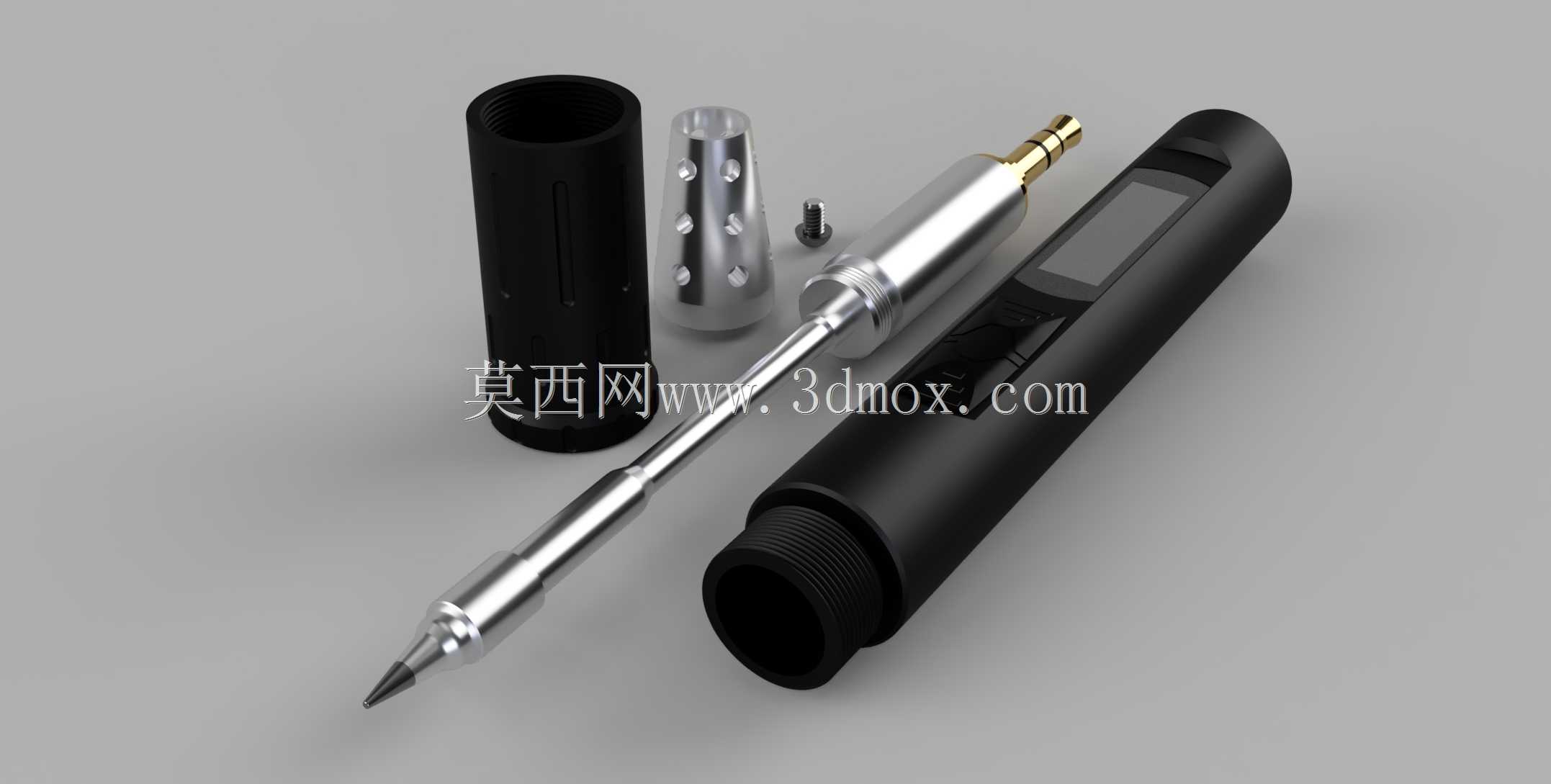

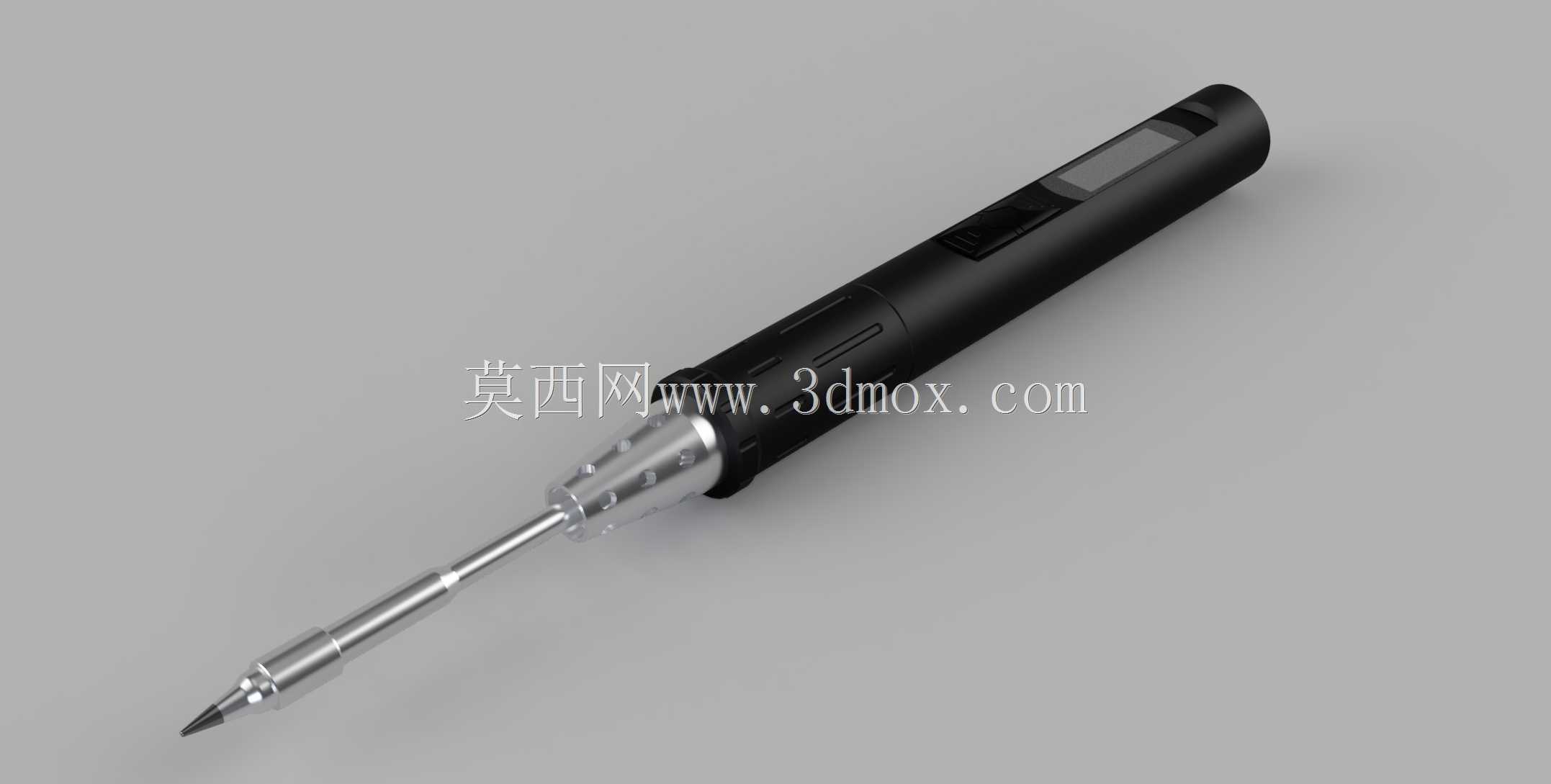

这款便携焊接工具的结构设计，核心围绕外出电子维修、现场线束焊接、创客空间桌面作业等高频移动作业场景展开，区别于传统台式焊台的固定使用限制，整体采用笔式握持结构，拆分后可收纳进小型工具包，满足外勤作业的携带需求。从功能实现逻辑来看，整机分为发热核心组件、握持外壳、防护配件三个核心模块，发热端采用尖头设计，可适配0402级贴片元件、细引脚接插件、细小导线的精密焊接作业，尖头的锥度经过反复调整，既保证焊接时的热量传导效率，又能避免烙铁头过粗遮挡操作视线，适配高密度电路板的维修焊接场景。握持部分的外壳做了防滑纹理处理，笔身直径控制在单手握持舒适的区间，长时间握持焊接不会产生明显的手部疲劳，外壳内部预留了发热芯的安装腔、控制电路的固定位，各部件的安装边界做了限位台阶设计，装配时无需额外治具即可快速定位，各配合面的公差控制在合理范围，既避免装配后出现松动晃动感，又不会因为过盈量过大导致拆装困难。配套的金属防护套设计了多组散热孔，焊接作业结束后可直接套在发热端，既避免余热烫伤操作人员或其他物件，又能通过散热孔加快烙铁头降温速度，尾部的音频接口式供电结构，适配常见的PD供电协议，可搭配移动电源、快充充电器使用，摆脱了传统焊台对固定市电接口的强依赖。在建模过程中，各部件的配合尺寸严格按照实际装配逻辑设定，外壳的壁厚均匀，避免注塑生产时出现缩痕问题，发热芯与外壳之间预留了足够的隔热间隙，避免长时间作业时外壳温度过高影响握持手感，烙铁头与发热芯的配合面做了贴合度优化，保证热量传递的效率，减少不必要的热量损耗。各可拆卸部件的连接螺纹参数统一，替换不同规格烙铁头时无需额外调整结构，笔身的按键与显示屏安装位做了精准的限位设计，装配后按键手感一致，显示屏不会出现偏移漏缝的问题，整体结构没有冗余设计，每一处结构都服务于便携焊接的实际使用需求，既满足精密焊接的操作精度要求，又兼顾了外出携带的便利性。
