国产LoRa射频通信模块结构设计

项目分类:3D模型 发布时间:2021-09-28 ID:296260
  • 国产LoRa射频通信模块结构设计
  • 国产LoRa射频通信模块结构设计

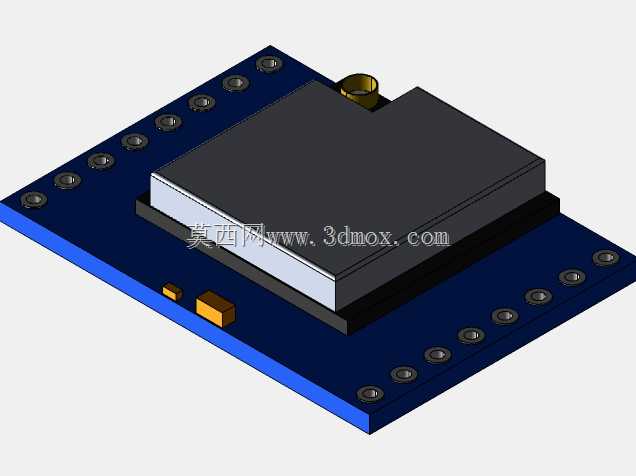

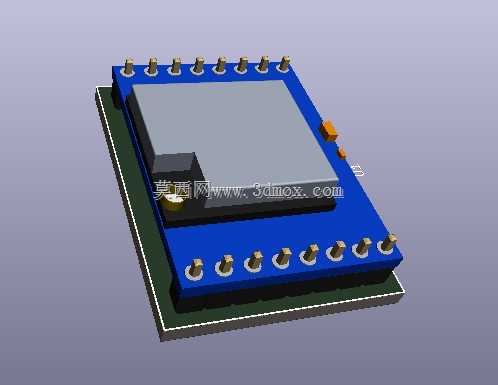

在工业物联网无线组网、智慧农业墒情采集、城市智能表计远程抄读这类需要低功耗远距离数据传输的场景里,LoRa射频模块是核心的信号收发硬件,本次呈现的结构设计完全围绕国产SX1278方案的LoRa模块展开,所有结构细节都匹配实际量产硬件的装配逻辑。做这类模块的三维结构设计时,首先要锚定实际安装的边界约束:模块采用板载+顶置屏蔽罩的叠层结构,底部PCB为深蓝色FR-4基材,两侧排布2.54mm间距的排针焊盘,排针总数量与引脚定义完全匹配通用LoRa模块的接线规范,能直接兼容市面上多数开源开发板、工业采集终端的排母座,不需要额外做转接板设计。顶置的金属屏蔽罩是结构设计里的重点,罩体完全覆盖核心射频芯片与外围匹配电路,边角做了小圆弧过渡避免焊接时应力集中,屏蔽罩侧边预留了0.2mm的焊盘台阶,能通过回流焊直接固定在PCB表层,既可以隔绝外界电磁干扰对射频信号的影响,也能避免模块自身的射频辐射干扰周边其他敏感电路。模块左上角预留了IPEX天线座的安装位,座体高度严格控制在屏蔽罩顶面以下,不会出现天线接头高出屏蔽罩导致装配干涉的问题,天线座的焊接位置做了局部铺铜避让,保证射频阻抗连续。PCB板上除了核心的射频电路区域,还预留了两个贴片指示灯的安装位,对应电源、信号收发状态指示,灯位的开孔高度与表层丝印位置完全对齐,后期贴片装配时不会出现偏移。设计过程中特意核对了模块的整体厚度,从PCB底面到屏蔽罩顶面的总高度控制在常规嵌入式终端的内部安装间隙范围内,不管是嵌入到智能水表的表壳内部,还是安装在户外网关的导轨式外壳里,都不会出现空间不足的问题。两侧排针的伸出长度也做了适配,既可以直接插装在底板上做焊接固定,也可以搭配排针座做可拆卸式安装,方便后期维护更换。屏蔽罩的内部还做了微小的定位凸点,对应PCB上的定位孔,装配时可以快速对位,不需要额外做治具定位,能提升量产装配的效率。PCB的四个边角没有做尖锐直角,而是采用了小半径圆角处理,避免装配时划伤操作人员或者周边线材,板边到铺铜区的距离符合安规设计要求,不会出现板边放电的问题。整个结构的所有尺寸都经过实际硬件的逆向校核,每一个安装位的坐标、每一个元器件的高度都和实物完全一致,不管是做整机的结构堆叠验证,还是做教学演示的原理模型,都能直接使用,不需要再做额外的尺寸修正。
