划线器配套抄写员定位存放组件结构

在钳工划线、精密工件定位划线的作业场景中，这类配套存放组件是划线器设备上不可或缺的功能结构，主要承担划针、定位销这类细小易耗作业配件的收纳存放功能，避免作业过程中细小配件遗失、磕碰损伤，同时能让操作人员取放配件的动线更短，提升划线作业的连续操作效率。从实际使用场景来看，车间内进行钣金划线、模具坯料划线、机加工前序划线定位时，操作人员需要频繁更换不同规格的划针、定位销，以往零散放置的配件容易被切屑、切削液污染，还容易滚落至设备缝隙中难以找寻，该组件通过集成化的存放结构，将常用配件集中收纳在划线器的操作侧旁，适配操作人员单手取放的操作习惯，减少无效动作耗时。

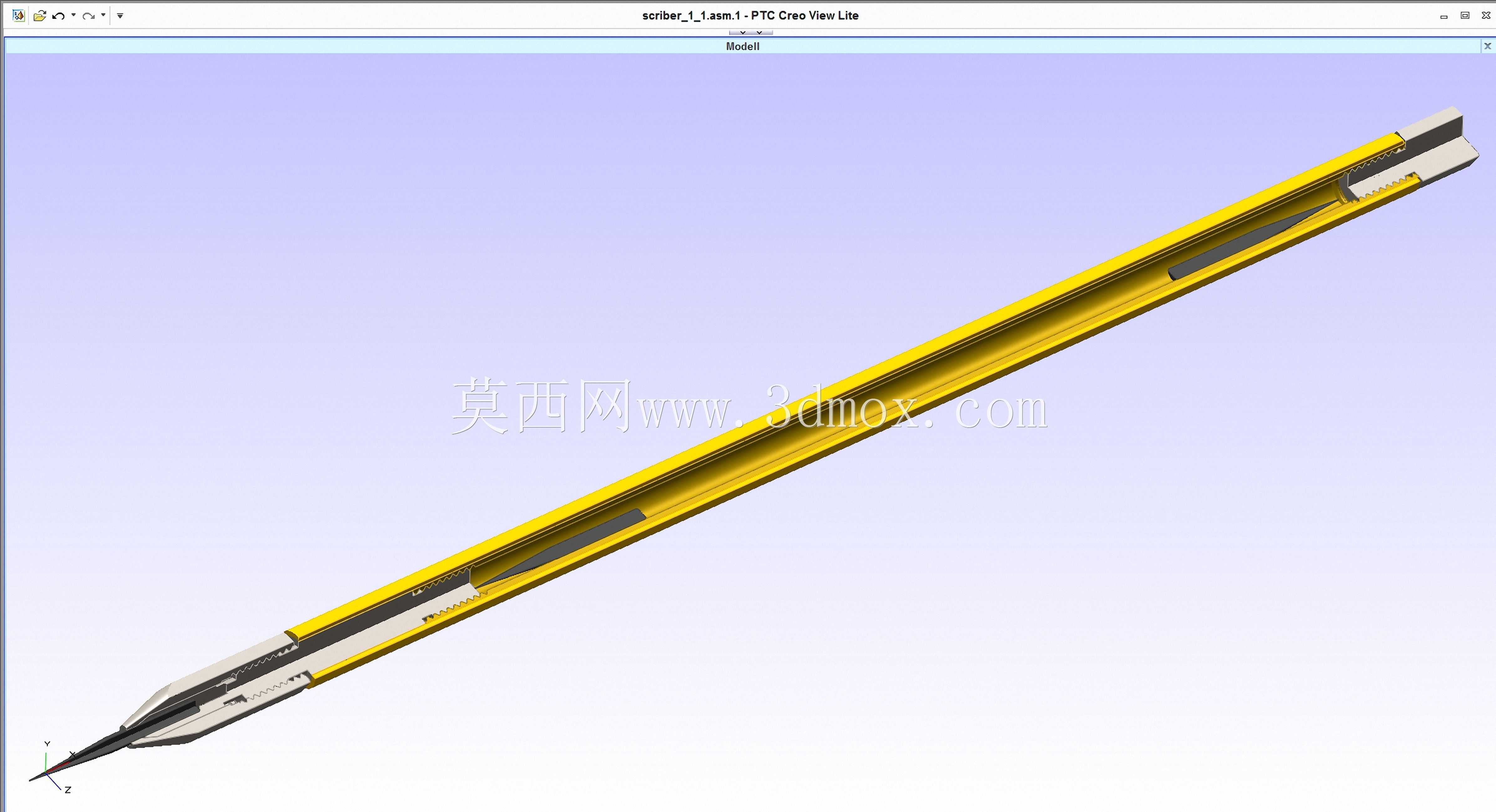

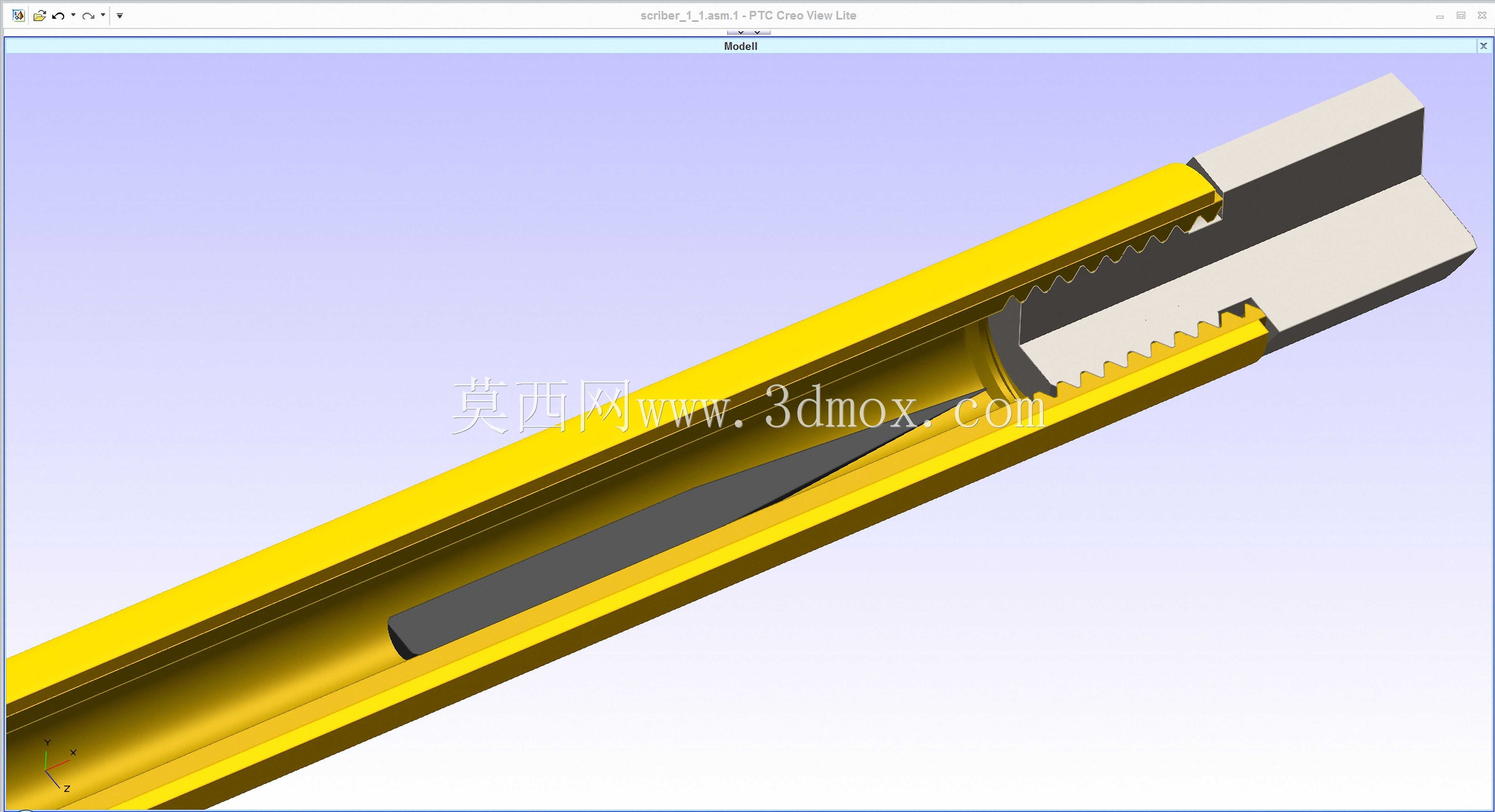

从结构设计逻辑来看，整套组件共包含6个相互配合的独立部件，各部件之间的连接采用M4x0.7规格的螺纹结构，建模过程中采用理想值建模逻辑，螺栓与螺母的配合面预留零间隙，还原实际装配中螺纹副拧紧后的紧密贴合状态，避免建模过程中出现干涉错位问题。组件上的手柄套筒部位采用热收缩管材质设计，管壁厚度设定为0.5mm，既能够为操作人员握持时提供足够的摩擦力，避免手部沾附切削液时出现打滑问题，又能起到绝缘、防磕碰的防护作用，避免金属手柄直接接触工件表面造成划痕损伤。

在结构拓展性设计上，该组件预留了结构替换空间，原有螺纹连接结构可根据实际使用需求替换为压缩式连接器，适配不同型号划线器的安装接口，无需对整体结构进行大规模修改即可完成适配升级。从安装边界来看，组件整体结构紧凑，安装时不会超出划线器操作手柄的原有外轮廓，不会对划线操作的视野造成遮挡，也不会在工件移动过程中与工作台、夹具产生碰撞干涉。各部件的配合公差按照工装类配件的通用精度要求设定，活动部件的滑动间隙控制在合理范围内，既不会出现卡滞问题，也不会因间隙过大导致存放的配件出现晃动脱落。在实际装配过程中，热收缩管部位通过加热收缩的方式与金属手柄基体紧密贴合，不会出现长期使用后松脱移位的问题，螺纹连接部位可根据使用频率定期检查拧紧力矩，保证整体结构的连接可靠性，适配车间内多粉尘、多切削液的复杂作业环境，长期使用也不易出现锈蚀、卡滞等故障。
