公制内螺纹加工丝锥结构三维造型

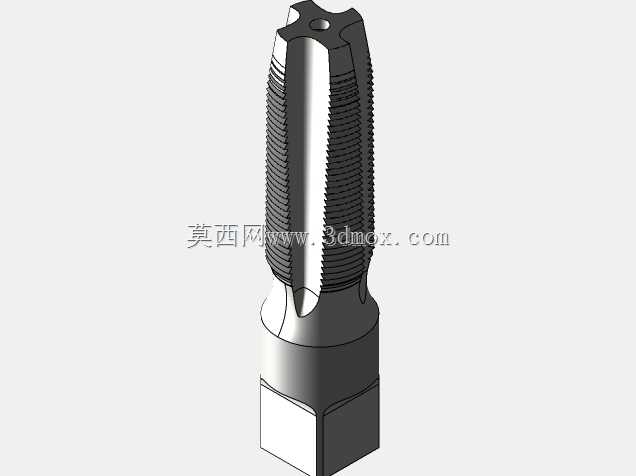

这款公制螺纹加工刀具的三维造型，完整还原了手用丝锥的全结构细节，可直接用于机械加工教学演示、工装夹具适配设计、攻丝工序的运动仿真验证场景。在中小批量零件加工、设备维修现场的手工攻丝作业里，这类刀具是内螺纹成型的核心工具，针对钢件、铸铁、有色金属等不同材质的螺纹底孔，可通过匹配对应螺距的规格完成M系列公制螺纹的切削加工，加工出的螺纹牙型精度能满足普通连接、紧固类螺纹的公差要求。从结构设计来看，模型完整呈现了丝锥的工作段与夹持段特征：端部的方头结构是扭矩传递的核心部位，尺寸严格适配标准丝锥扳手的夹持方孔，安装时方头的四个平面与扳手卡槽完全贴合，可避免攻丝过程中出现打滑、扭矩传递失效的问题，方头与柄部的过渡位置做了圆弧卸荷处理，能减少应力集中导致的柄部断裂风险。工作段分为切削锥与校准段两部分，切削锥的牙型做了渐进式的齿高切削设计，攻丝切入时每一圈刀齿逐步切除底孔余量，降低单次切削的负载，避免攻入时出现崩齿、歪斜的问题；校准段的完整牙型负责对切削出的螺纹进行修型校准，保证螺纹中径、牙型角的尺寸一致性，容屑槽的螺旋角度与槽型截面经过优化，攻丝过程中切屑可顺着槽体顺利排出，不会挤在孔内刮伤已加工螺纹表面，也能避免切屑卡滞导致的丝锥折断。建模过程中严格遵循手用丝锥的结构参数逻辑，各段的同轴度公差、牙型的截面轮廓、槽体的曲面过渡都做了精准还原，没有忽略刃口的微小倒角、端面的顶尖孔这类工艺细节，不管是用于加工工艺的虚拟验证，还是作为工装设计的配套参考模型，都能匹配实际生产的尺寸边界需求，不会出现模型与实物尺寸脱节的问题。在设备维修的现场配作场景里，这类丝锥常用来处理螺纹滑牙、缺牙的修复作业，模型还原的结构细节可以帮助维修人员提前判断攻丝时的避让空间，确认丝锥长度与工件内部腔体的干涉情况，避免现场作业时出现丝锥碰伤工件内壁的问题。
