多轴传动拧下成型模具结构设计

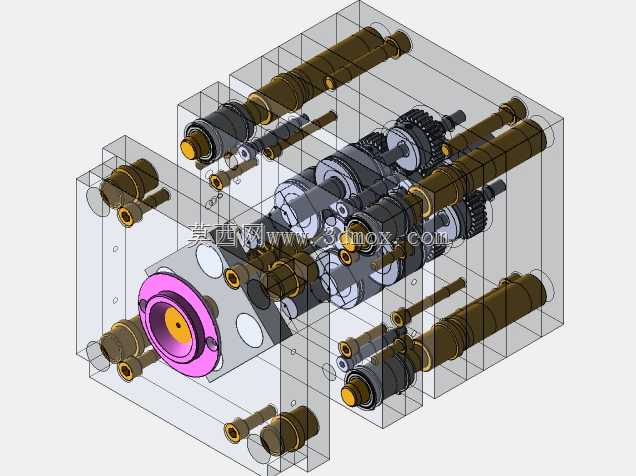

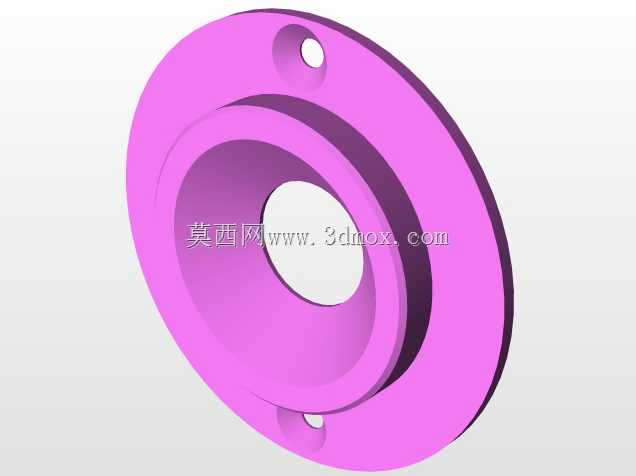

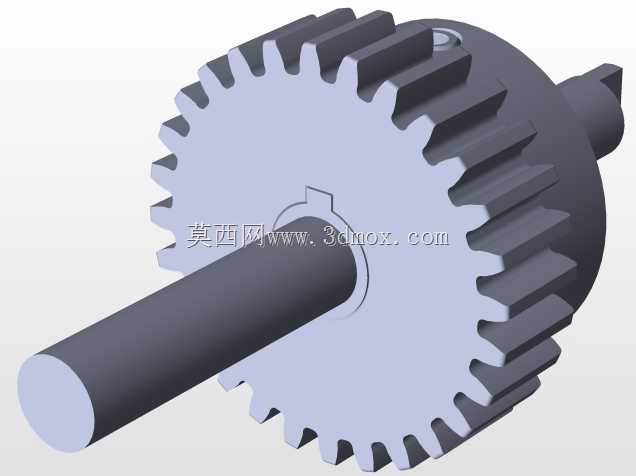

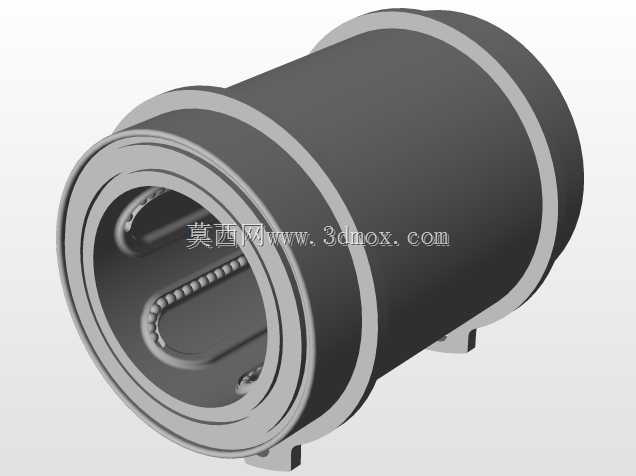

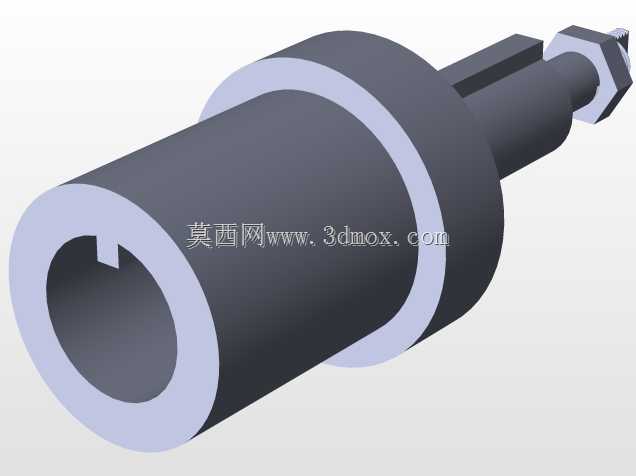

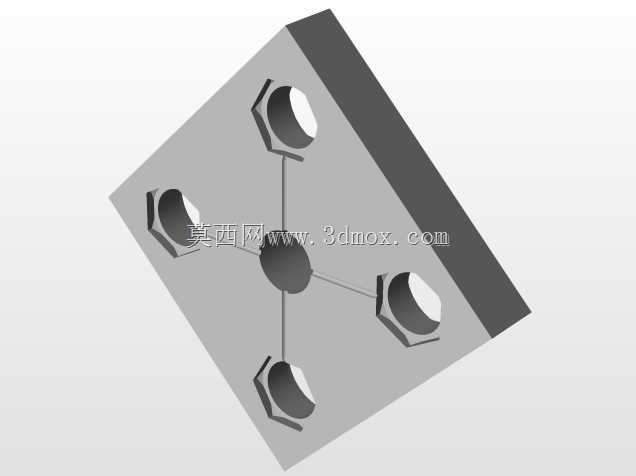

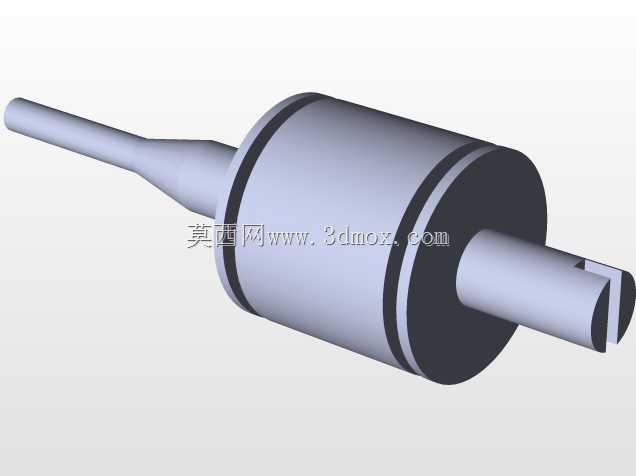

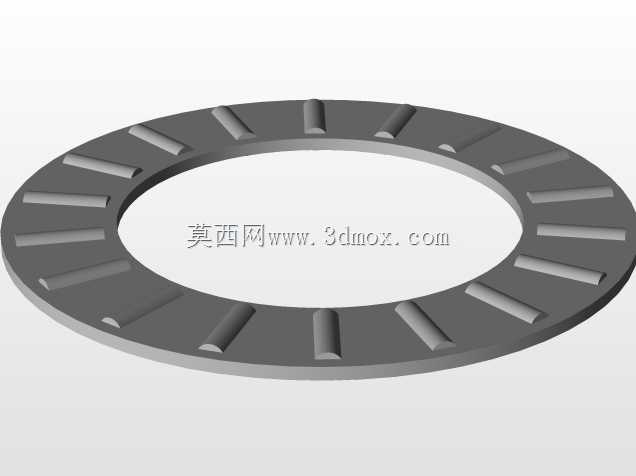

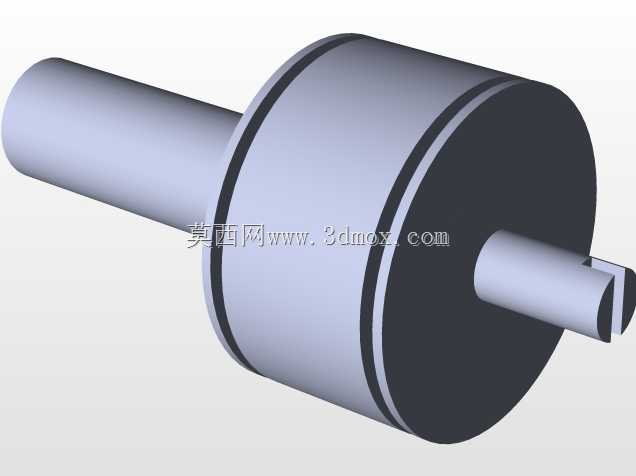

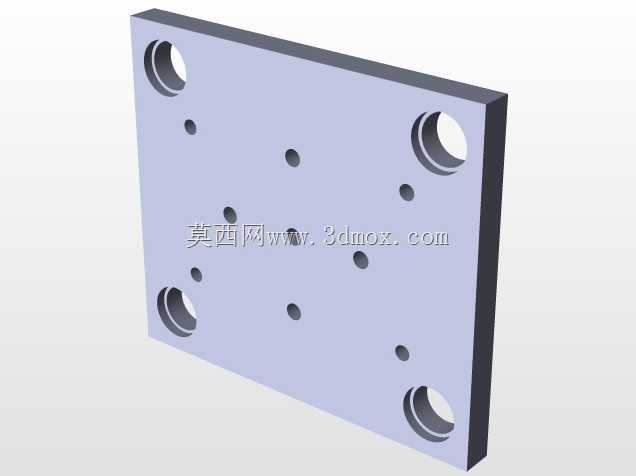

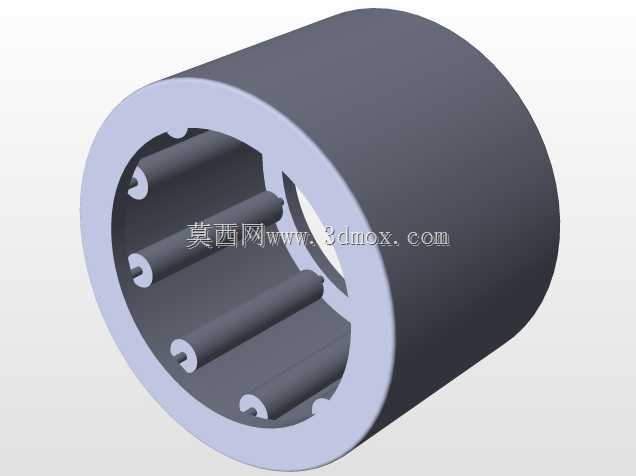

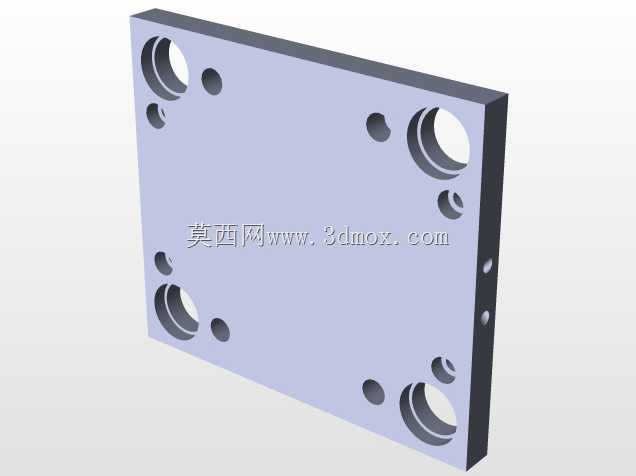

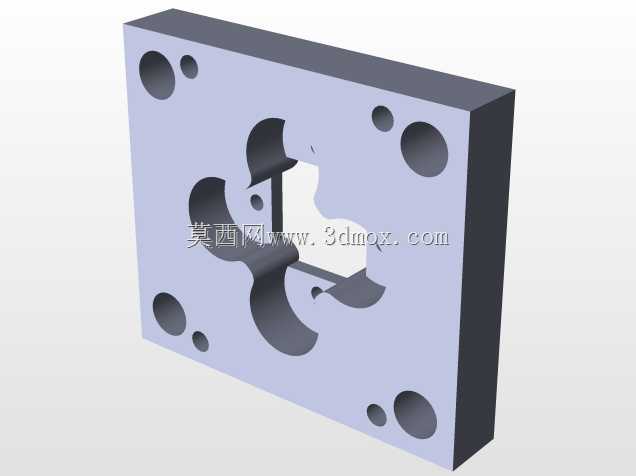

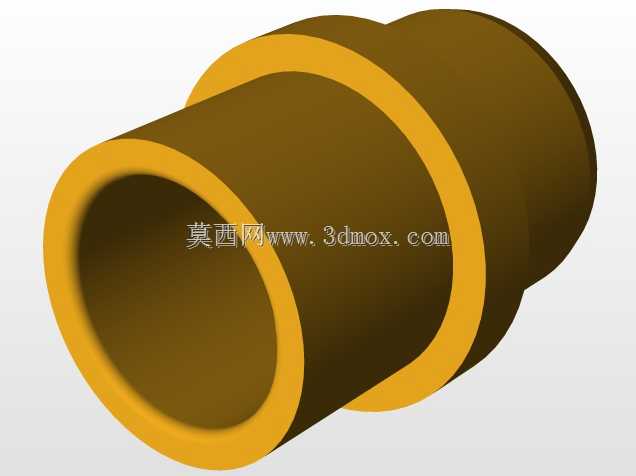

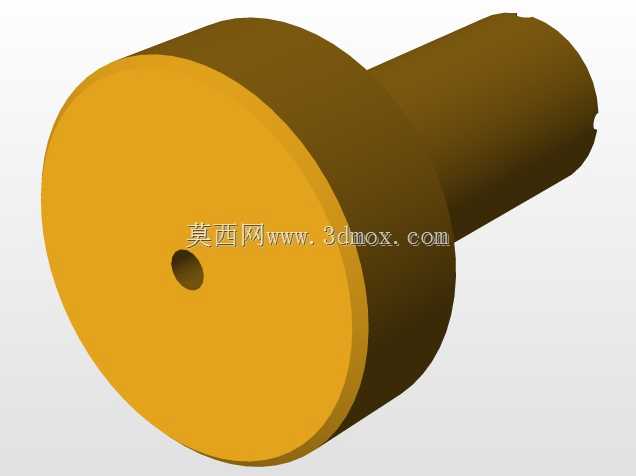

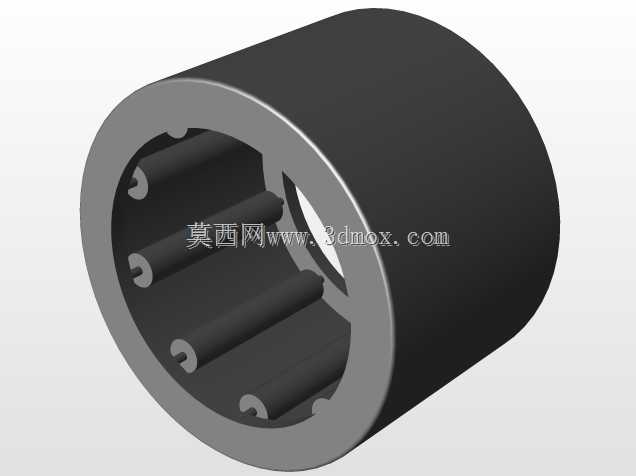

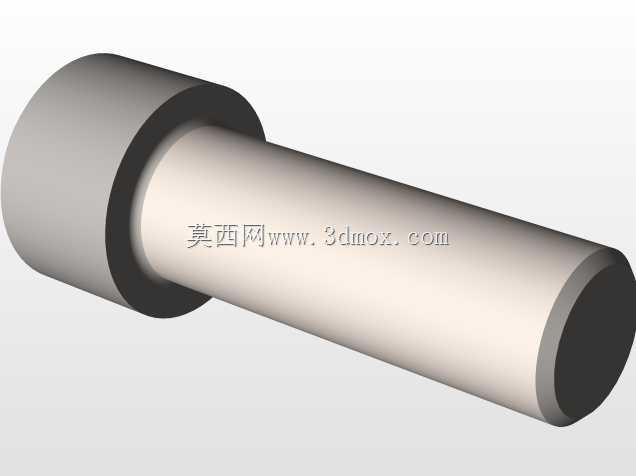

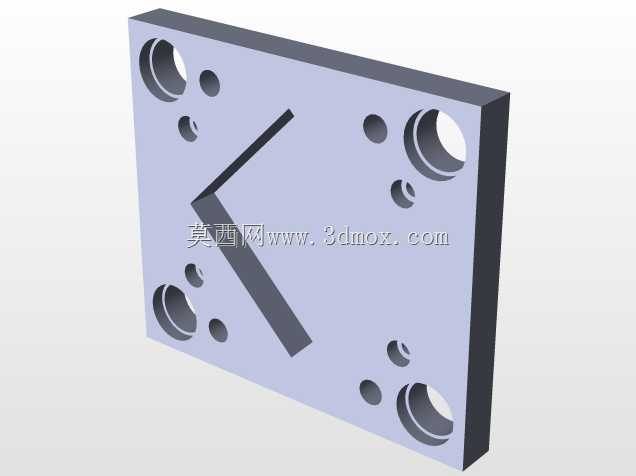

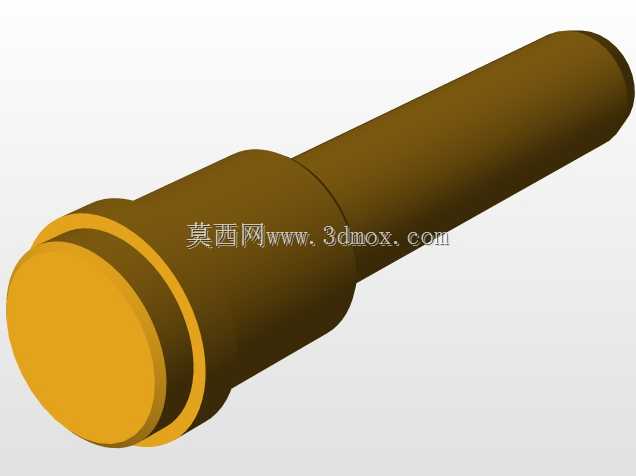

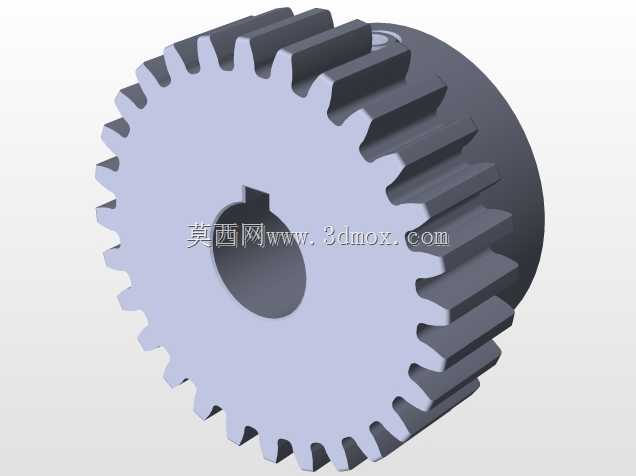

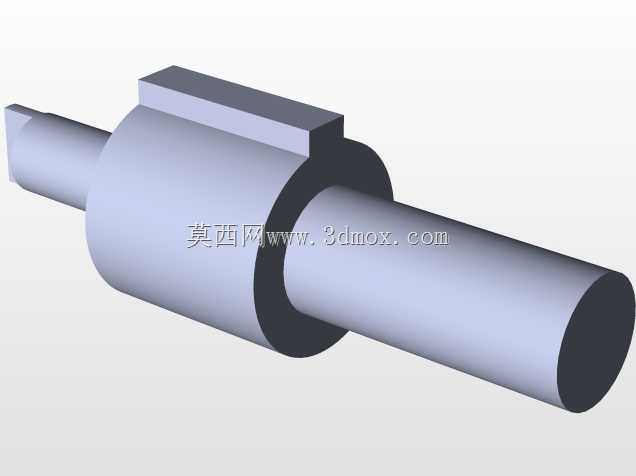

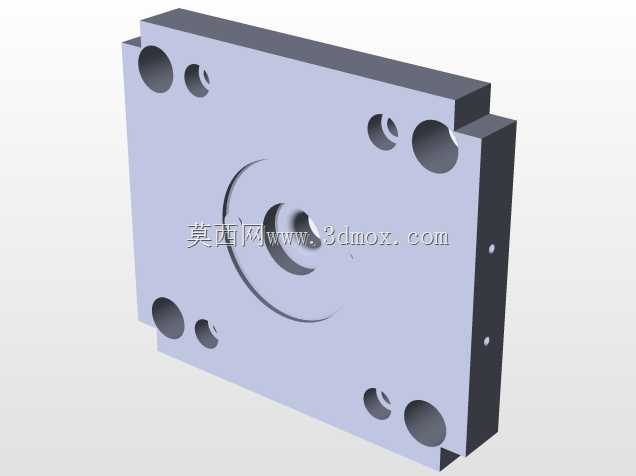

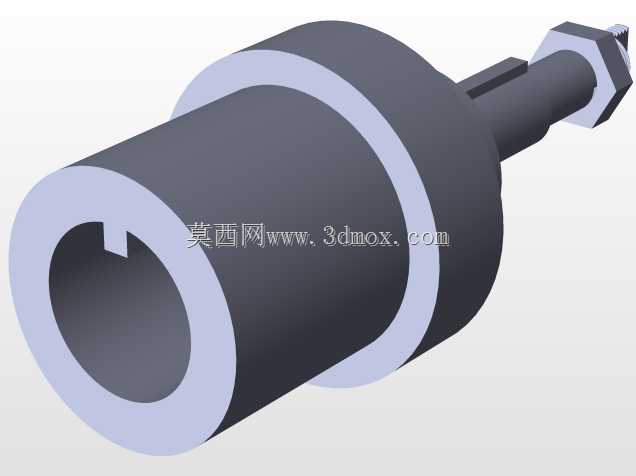

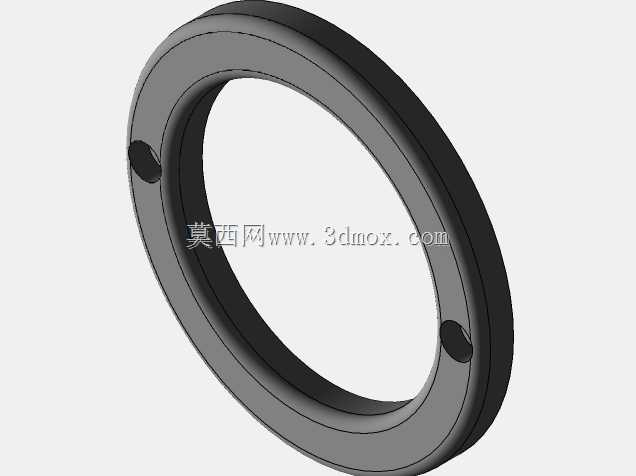

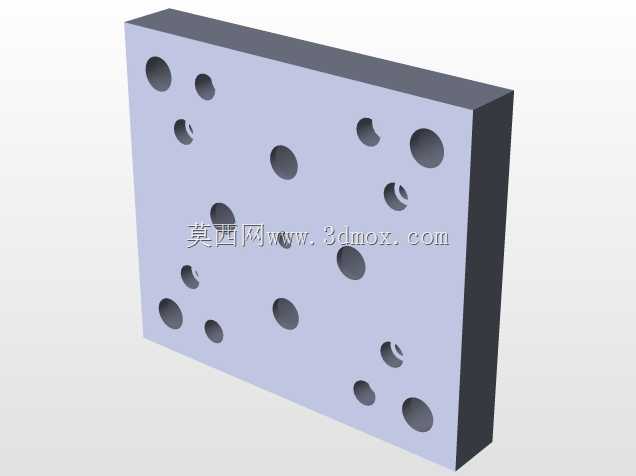

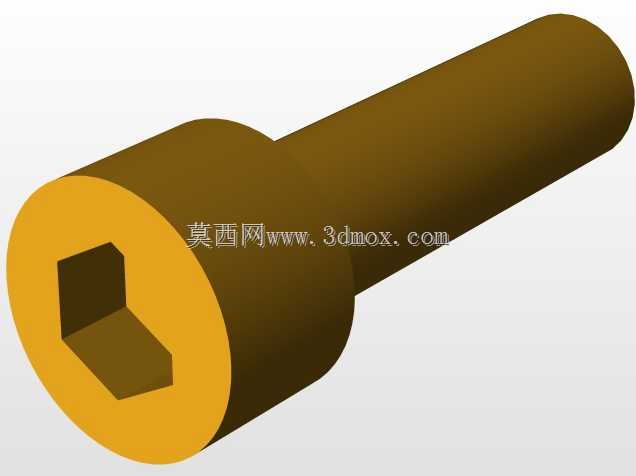

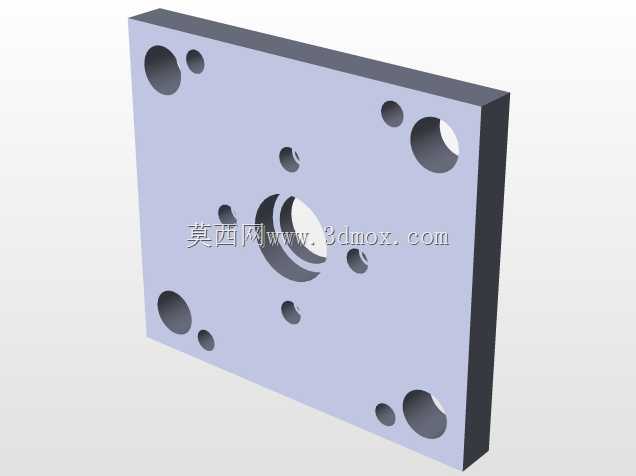

这套拧下模具主要应用于带内螺纹或外旋合结构的塑胶零部件批量注塑成型工序，常见于日化包装瓶盖、工业管路接头、小型电器旋接壳体等产品的生产环节，适配卧式注塑机的安装工位，可在单次开模行程内完成螺纹自动旋脱与制品顶出，无需人工二次操作拧卸工件，能有效降低成型工序的人工介入强度，提升连续生产的节拍稳定性。从结构布局来看，整套模架采用叠层式排布，核心传动区域布置了多组成平行排布的齿轮传动轴组，轴端通过轴承结构嵌套在模架的导向孔位内，每根传动轴对应一个模腔的旋脱工位，传动链末端通过啮合齿轮组同步连接，保证所有工位的旋脱转速、转动角度完全一致，避免不同模腔的制品因旋脱转速差出现螺纹拉伤、形变等质量缺陷。模架的进料侧设置了带定位凸台的浇口套安装位，粉色定位圈直接适配注塑机的射嘴对中基准，安装时无需反复调校射嘴与浇口的同轴度，可缩短模具上机的调试周期。模架内部的导向柱沿周向均匀分布，合模时可通过锥面导向段自动修正动定模的错位偏差，保证合模精度控制在成型工艺允许的公差范围内。设计过程中，传动组件的排布充分考虑了模架的整体安装边界，所有传动轴的伸出端均未超出模架的外侧安装面，可适配不同吨位注塑机的拉杆间距要求，无需额外对模架边缘做裁切处理。冷却水道沿模腔周边环形布置，进出水接头设置在模架的非操作侧，避免冷却管路与机械手取件轨迹、机床开合模动作产生干涉。螺纹旋脱的行程通过轴端的限位台阶做硬限位，无需额外加装行程开关即可控制旋脱的终止位置，减少了模具外围的电气附件数量，降低了日常维护的排查点位。整套结构的受力部件均做了等强度校核，齿轮啮合区域预留了润滑脂存储槽，长期连续生产时可减少传动部件的磨损量，延长模具的整体使用寿命。
