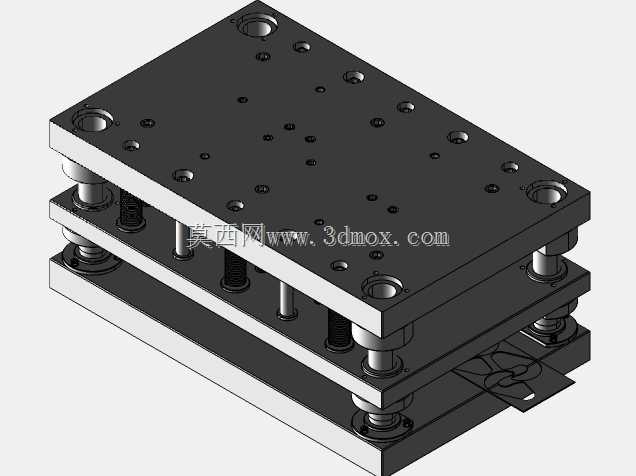

移动式卸料器配套冲压压具结构设计

这套压具主要配套移动式卸料器使用，常见于中小型五金冲压生产线的工位间物料转移与压合卸料环节，适配多工位冲床的连续作业场景，解决传统固定卸料装置适配性差、换模调整耗时久的实际问题。从结构布局来看，整体采用上下双层模板的模架式设计，上模板通过四角的导柱导套组件与下模板形成精准滑动配合，导柱配套的等高套与复位弹簧均匀分布在模板四角，保证合模过程中上下模的平行度偏差控制在工业级公差范围内，避免压合过程中出现偏载啃模的问题。上模板表面按照不同冲压工位的压合点位排布了多组安装螺纹孔与定位销孔，可根据待加工料带的宽度、卸料点位的位置灵活调整压料块与卸料镶件的安装位置，不需要重新加工模板本体就能适配多款相近规格的冲压件卸料作业。下模板预留了料带通行的避让槽，槽体边缘做了R角过渡处理，避免料带输送过程中出现刮料、卡滞的问题，底部的安装孔位可直接固定在移动式卸料器的滑台台面上，安装边界尺寸适配常规400mm行程的直线滑台模组，不需要额外做转接板加工。设计过程中优先考虑了压合卸料的受力均匀性，所有弹簧安装孔的位置都对应压料力的作用点，弹簧预压量按照单点位120N的压料力计算选型，保证卸料过程中料带受力均匀，不会出现局部变形导致的冲压件尺寸超差。导套采用自润滑铜套材质，长期往复运动不需要频繁加注润滑脂，适配车间连续三班倒的作业强度，模板本体选用45号钢调质处理，表面做发黑防锈处理，兼顾结构刚性与加工成本。实际使用时，这套压具随移动式卸料器的滑台做水平方向的工位移动，合模时上模随冲床滑块下行，压料块先接触料带将其压紧在凹模面上，冲裁完成后上模回程，弹簧提供的复位力带动卸料板将卡在上模的料带推落，完成单次卸料循环，相比固定卸料结构，这套可移动的压具能覆盖同一台冲床上相邻2-3个工位的卸料作业，减少生产线的工装投入成本，同时换型时只需要更换对应位置的镶件，整体换型时间能缩短40%左右。模板的厚度选型经过刚度校核，上模板厚度35mm、下模板厚度40mm，在最大5吨的合模压力下，模板的最大变形量控制在0.02mm以内，满足精密五金冲压的精度要求，四角的导柱直径选用25mm的标准件，采购替换方便，不需要定制非标配件，降低后期的维护成本。
