直升机前后轮组结构三维设计作品

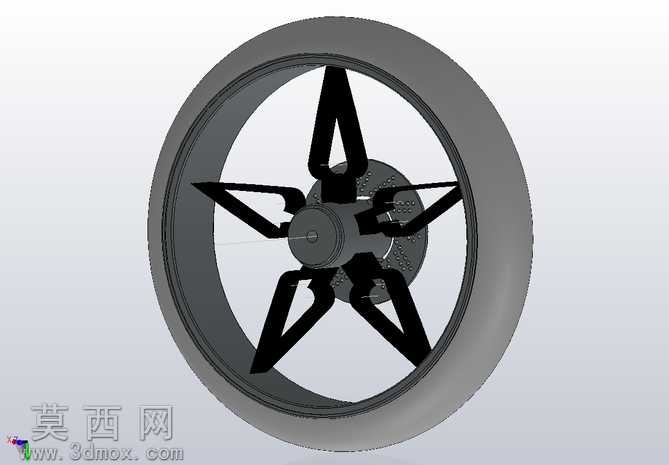

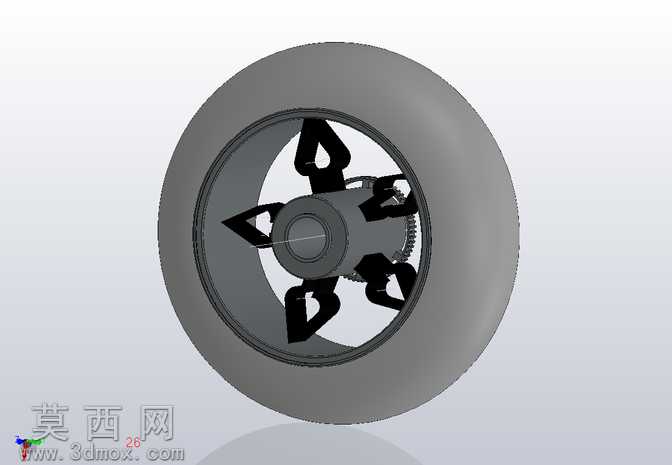

本作品为直升机前后通用机轮的三维结构设计，建模过程依托SolidWorks平台完成全参数化构建，首先从机轮的核心功能需求出发，兼顾航空部件轻量化与结构强度的双重要求，对轮胎、轮毂、支撑辐条、中心轴座、传动齿圈等所有组成零件进行独立建模后完成总装配。建模阶段首先绘制轮胎外轮廓草图，通过旋转凸台命令生成橡胶轮胎主体，对轮胎表面做哑光橡胶材质的纹理映射，还原航空轮胎的哑光质感与表面细微的防滑纹理特征；轮毂部分采用环形基体设计，中心轴座区域做同轴度约束，确保与轮轴装配的精度匹配，支撑辐条采用异形镂空结构设计，在保证辐条支撑强度的前提下最大化去除冗余材料，降低整体轮组重量，辐条与轮毂、中心轴座的连接位置做圆角过渡处理，避免应力集中问题，符合航空结构件的设计规范。中心轴座外侧集成的传动齿圈采用精确的渐开线齿形绘制，通过阵列命令完成全齿生成，齿面做金属抛光材质处理，与辐条、轮毂的哑光金属材质形成视觉区分，清晰呈现结构层次。装配阶段严格按照实际机轮的装配逻辑添加配合约束，轮胎与轮毂采用过盈配合约束，辐条与轮毂、中心轴座采用紧固配合约束，中心轴与轴座添加同轴心约束，确保整个轮组模型可实现转动仿真，还原真实机轮的运动状态。渲染阶段采用工作室环境光，添加柔和的侧光与顶光组合，凸显金属部件的结构轮廓与橡胶轮胎的质感差异，对镂空辐条的光影效果做精细化调整，清晰展现内部的结构布局。整个设计过程围绕直升机前后轮的通用适配性展开，结构设计兼顾实用性与工艺可行性，所有零件的尺寸参数均参考轻型直升机机轮的通用设计标准设定，可用于航空机械结构教学、直升机起落系统设计参考等场景，模型细节完整，装配关系清晰，能够直观展现直升机机轮的内部构造与设计逻辑。
