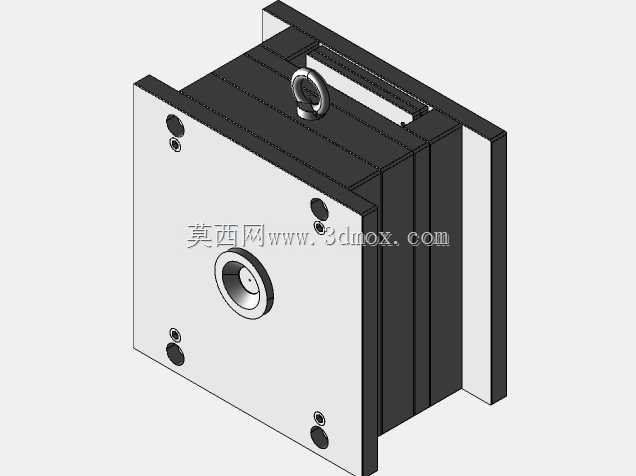

桨叶成型用注塑模具结构设计

这套模具主要面向小型桨叶类塑料零件的批量注塑成型生产，适配卧式注塑机安装使用，在无人机桨叶、小型通风设备扇叶、船模推进桨叶这类带曲面薄壁特征的塑料零件生产场景中，能够实现稳定的连续成型作业，解决这类异形曲面零件成型时易出现的翘曲、充模不均、脱模变形等常见问题。从结构设计逻辑来看，整套模架采用标准两板模结构布局，分型面沿桨叶的最大轮廓边界设置，尽可能减少合模时的错位风险，同时降低飞边产生的概率。模具的浇注系统采用侧浇口进料，浇口位置设置在桨叶轮毂的侧端面，避免在桨叶的工作曲面表面留下浇口痕迹，减少后续人工修整的工作量，同时保证熔融塑料能够从轮毂位置向各个桨叶叶片方向均匀充模，避免不同叶片位置出现充模速度差导致的内应力不均问题。冷却回路采用随形布局思路，在模腔对应桨叶曲面的背面位置，设置多组平行的循环冷却水道，保证模腔各个区域的温度均匀性，避免桨叶薄壁位置冷却过快导致的缺胶，或是厚壁轮毂位置冷却过慢导致的缩痕问题，有效缩短成型周期，提升生产效率。脱模结构采用顶杆顶出的组合布局，顶杆分布在轮毂的非外观面以及桨叶叶片的加强筋位置，顶出力分布均匀，避免顶出过程中桨叶出现顶白、变形甚至断裂的问题，同时在合模面位置设置了精准的导柱导套定位结构，保证动定模合模时的同轴度精度，避免桨叶出现壁厚不均的问题。从安装边界来看，整套模具的外形尺寸适配常规100吨级卧式注塑机的拉杆间距，模具的安装孔位、定位圈尺寸、浇口套规格均符合行业通用安装标准，不需要额外改装设备即可直接上机使用，模具的总厚度在设备允许的最小、最大模厚区间内，开模行程能够满足桨叶零件连同浇注系统凝料的取出需求，不需要额外调整设备参数即可适配生产。整套结构在设计时充分考虑了量产过程中的维护便利性，易损件均采用标准件配置，出现磨损时可以快速更换，减少停机维护的时间成本。
