手动杠杆式小型手压压力机结构设计

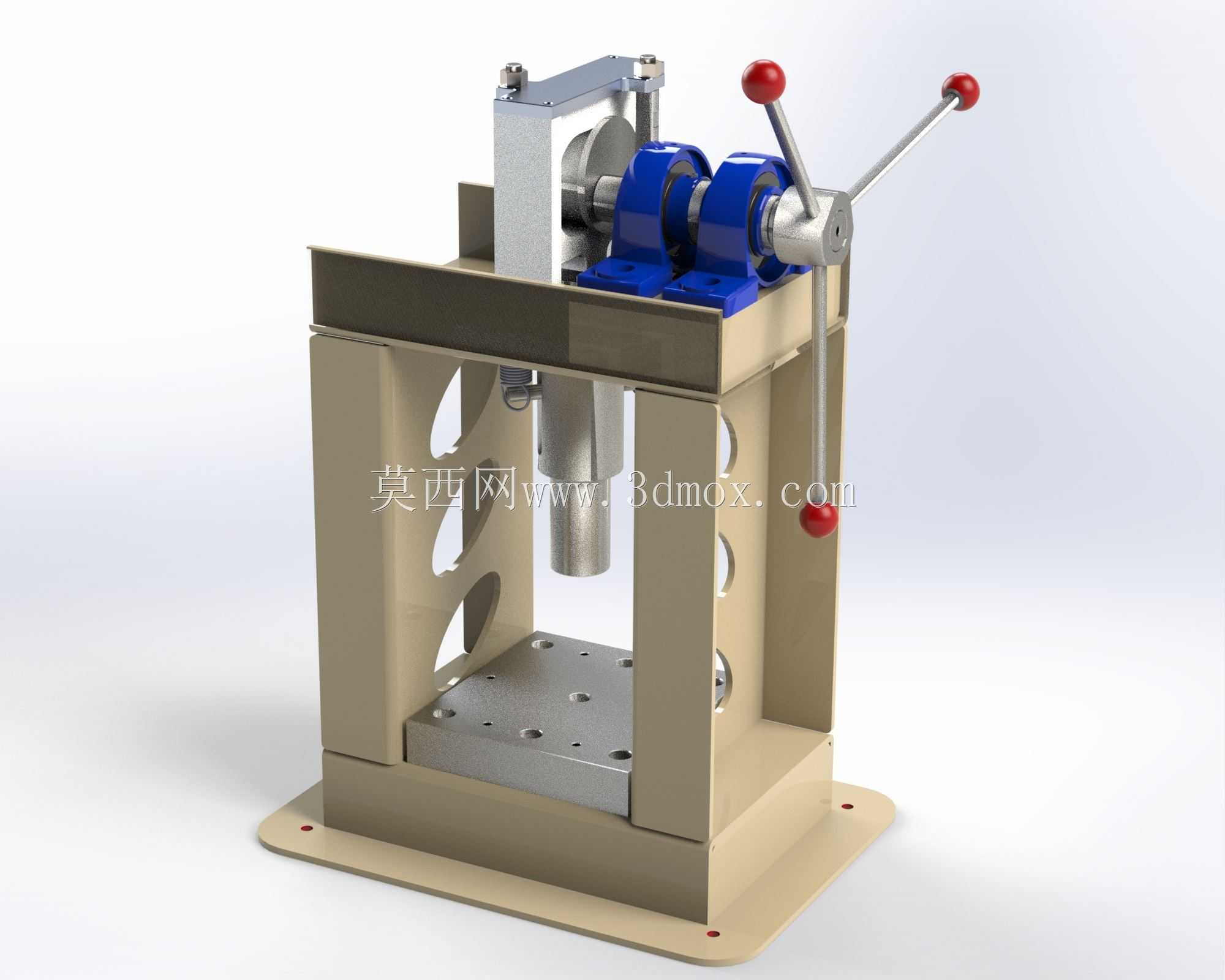

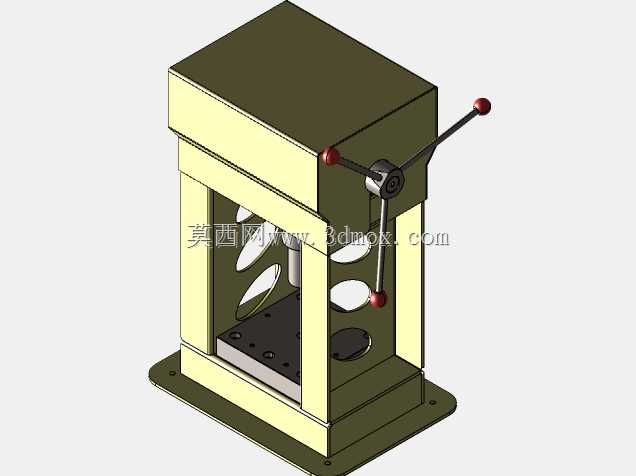

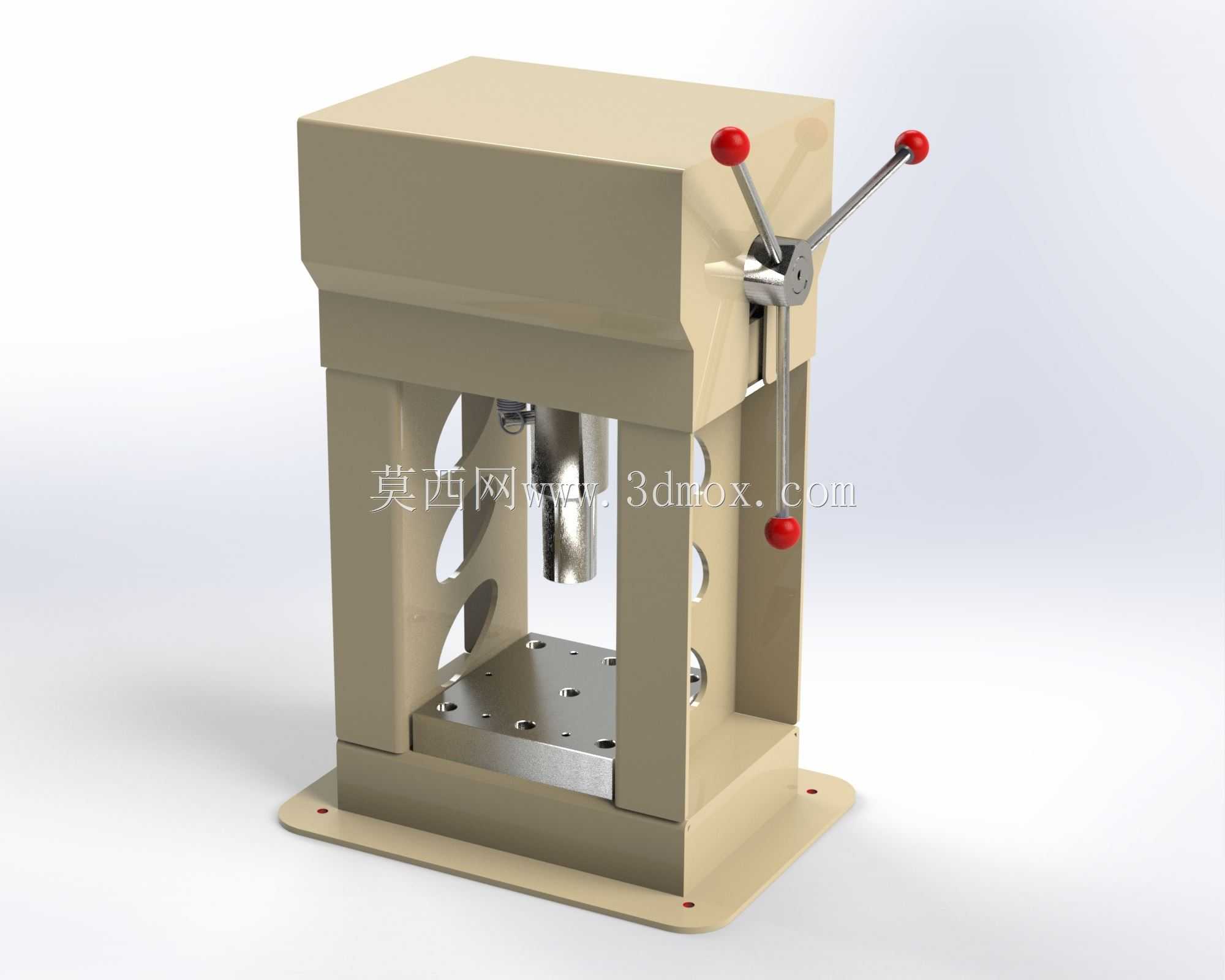

这款手动压力机的结构设计，核心围绕小载荷压装作业的实际工况展开，在五金维修、小批量零件加工、实验室试样制备、小型零部件装配场景中适配性极强，不需要外接动力源，完全依靠人力操作即可完成压入、校直、冲压、铆接等常见工序，尤其适合没有气源、电源配套的零散作业场景，或是小作坊、维修工位、教学实训台这类对设备占地、动力配套要求低的使用环境。从功能特性来看，设备采用三手柄杠杆式施力结构，三个带防滑球头的操作手柄呈放射状布置，操作人员可以根据施力需求选择不同的操作位置，下压过程中杠杆比经过匹配设计，不需要施加过大的手臂力量即可获得足够的压头输出力，相比单手柄手压机，操作发力更顺畅，长时间作业的疲劳度更低。压头部分采用垂直导向结构，与机架的导向间隙经过合理控制，下压过程中不会出现偏摆，保证压装作用力始终垂直于工作台面，避免压装过程中零件歪斜、压伤的问题。工作台面设置了多组定位安装孔，可以根据加工零件的尺寸更换不同的定位夹具，适配不同规格的轴套压装、小零件铆接、薄件冲裁作业需求。设计思路上，整体采用框架式开式机身结构，C型的开口空间方便操作人员取放零件，机身主体采用厚板材折弯拼接后做加强处理，两侧开设减重孔的同时保留了足够的结构刚度，在额定载荷下机身形变量控制在合理范围内，不会因为受力变形影响压装精度。底座采用带安装孔的法兰式底板，使用时可以通过螺栓将设备固定在工作台面上，避免施压过程中设备移位，底座的安装孔位间距经过标准化设计，适配常见的钳工工作台安装尺寸，不需要额外加工转接板即可完成固定。外形尺寸方面，设备整体高度控制在常规成人站立操作的舒适区间，操作手柄的位置距离工作台面的高度符合人体工程学设计，操作人员站立时手臂自然下垂即可握住手柄发力，不需要抬臂或者弯腰操作。机身的宽度与深度尺寸控制得十分紧凑，不会占用过多的工作台面空间，即使是面积较小的维修工位也可以轻松放置。压头的行程范围覆盖了常见小零件的压装需求，最大开口高度可以满足常规高度的工装、零件放置需求，不需要额外垫高工件即可完成作业。机架的表面做了平整化处理，没有尖锐的棱角凸起，避免操作过程中剐蹭操作人员，导向部位预留了润滑注油位置，日常维护只需要定期加注润滑脂即可保证运动顺畅，没有复杂的液压、气动元件，故障率极低，日常维护成本几乎可以忽略，非常适合低频次、小载荷的压装作业场景使用。
