M16螺纹拉紧调节式连接锁具结构

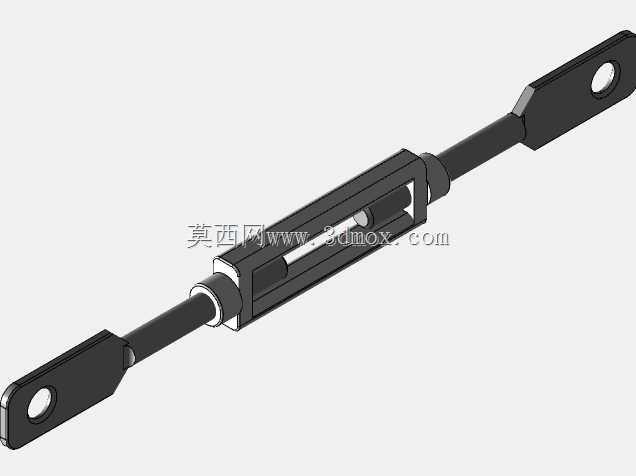

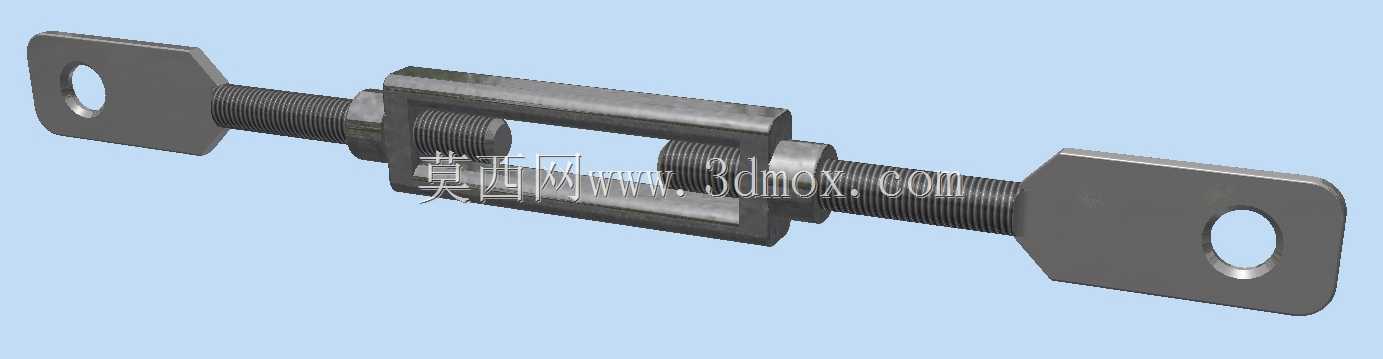

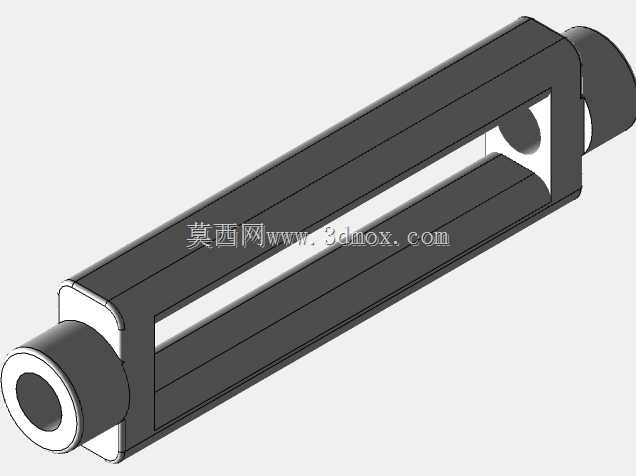

这类带M16螺纹的拉紧调节构件，常被用于线缆张紧、杆件间距微调、工装夹具锁止、轻载桁架临时固定等场景，在户外索具装配、生产线工装定位、小型设备机架调平环节都能见到同类结构的应用。从结构设计来看，中间的框架式螺母套是核心调节部件，两端分别适配正反牙外螺纹拉杆，转动中间框架时，两端带吊耳的拉杆会同步相向或反向移动，以此实现两端连接点间距的无级调节，调节到位后依靠螺纹副的自锁特性保持张紧力，不需要额外增加锁止垫片就能满足常规工况下的防松需求。两端的平板吊耳采用单孔设计，安装时可直接穿入销轴与被连接件铰接，不需要额外加工适配接头，吊耳与拉杆的衔接处做了轴肩过渡，能有效降低螺纹根部的应力集中，避免受拉时在螺纹收尾处出现断裂风险。设计过程中需要重点控制两端拉杆的螺纹同轴度，否则转动中间调节架时会出现卡滞，甚至因为别劲导致螺纹牙型磨损；中间框架的内螺纹长度需要覆盖两端拉杆的旋合量，保证在最大调节行程下，每端的螺纹旋合长度不小于螺纹公称直径的1.2倍，满足抗拉强度要求。安装边界上，该构件在最短闭合状态下的总长度适配小空间张紧场景，最大张开行程可覆盖常规的间距调节需求，两端吊耳的开孔尺寸适配标准M16销轴，吊耳板的厚度经过强度校核，能承受额定范围内的轴向拉力，不会出现吊耳拉变形的情况。实际使用时，转动中间框架即可完成张紧度调节，不需要额外转动两端的拉杆，对于两端已经固定好连接点的场景，这种结构的操作便利性远高于普通的双头螺柱连接，尤其是在线缆架设、护栏张紧、临时支撑固定的作业中，单人用普通撬棍穿入中间框架的镂空处就能完成调节作业，不需要配备专用工具。螺纹副采用普通公制三角螺纹，牙型角60度，自锁性能可靠，在承受静载荷的工况下不会出现自行松动的问题，表面做了发黑防锈处理，能适应常规户外无强腐蚀的使用环境，不需要频繁做防锈维护。
