手动钻夹头配套锁紧扳手结构设计

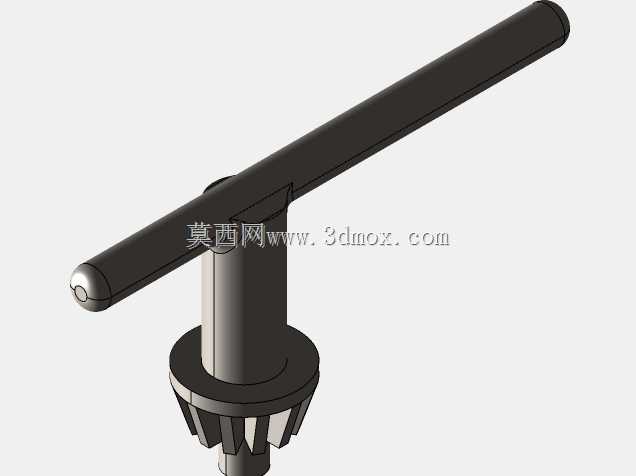

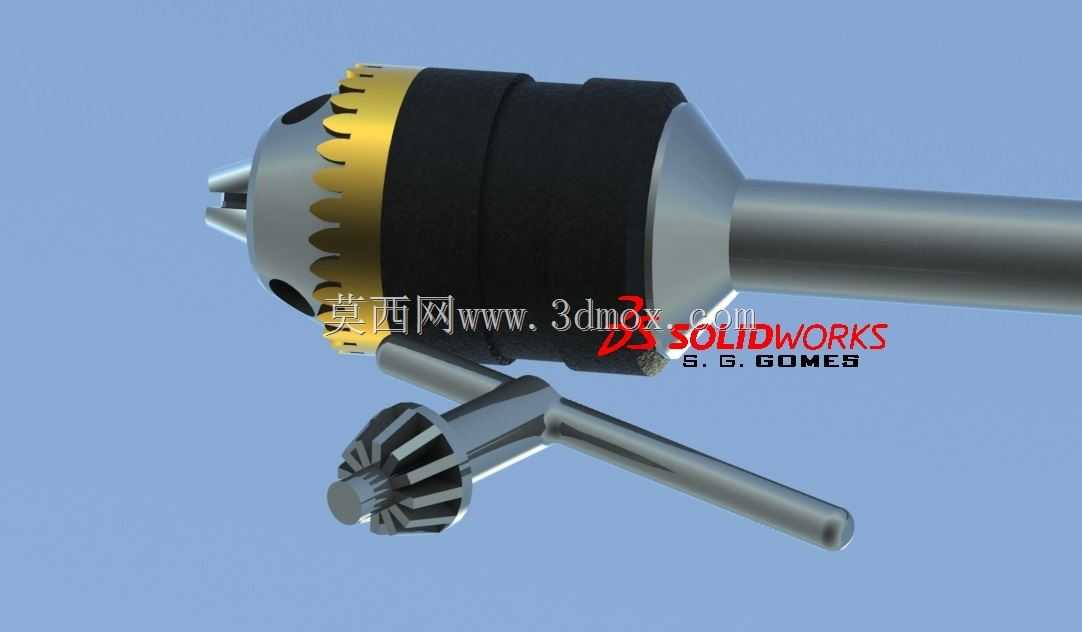

在手持电钻、台钻、铣床等带旋转切削功能的设备运维与装配场景里，钻夹头锁紧扳手是拆装钻头、调整夹持力矩必不可少的配套工装，日常加工中如果缺少这个小零件，夹头无法提供足够的抱紧力，钻孔时很容易出现钻头打滑、偏摆，轻则导致孔位超差、钻头崩损，重则可能造成工件报废甚至操作安全隐患。这套结构的设计完全围绕手动操作的施力逻辑展开，主体采用T型布局，横向的握杆段做了等径直杆设计，长度刚好适配成年男性单手握持的施力范围，操作时不需要额外加接延长杆就能输出足够的锁紧力矩，也不会因为力臂过长导致夹头伞齿轮过载崩齿。前端的啮合齿头完全匹配标准三爪钻夹头的端面伞齿结构，齿形做了等距渐开线修型，啮合时齿面接触面积足够大，转动过程中不会出现跳齿、卡滞的问题，齿根位置做了小圆角过渡，避免反复承受扭转力矩时出现应力集中断裂。和齿头连接的竖杆段与横向握杆采用垂直固接结构，连接处做了圆弧过渡强化，能承受反复施加的交变扭力，不会在长期使用后出现焊接位置断裂、杆体弯曲变形的问题。从安装适配边界来看，这款扳手的齿头外径、齿距参数完全适配常规13mm规格的手紧式、键式钻夹头，不需要额外修改结构就能直接配套使用，齿头插入夹头端面齿孔的深度做了限位设计，插入后刚好和伞齿完全啮合，不会因为插入过深顶到夹头内部的三爪联动结构，也不会因为插入太浅导致啮合齿数不足、拧动时打滑。实际建模过程中，所有配合面都做了公差预留，齿形的啮合间隙控制在合理范围，既保证转动顺畅，又不会出现旷量过大的问题，握杆的外表面做了哑光糙面处理，手上沾有切削液、金属碎屑的时候操作也不会打滑。在日常的机加工车间、设备维修站点、家装施工场景中，这类扳手属于高频消耗的工装配件，很多时候夹头本身还能正常使用，只是配套的扳手丢失、齿头磨损就导致整个夹头无法正常锁紧，这套三维结构完整还原了实物的所有装配细节，不管是做配件的复刻加工，还是做钻夹头整套产品的配套设计，都能直接提取结构参数做适配调整，不需要反复测绘实物尺寸，能大幅缩短配套工装的设计周期。建模时特意还原了齿头的每一个齿形细节、杆体的过渡圆角，甚至连握杆端部的倒角都做了还原，完全符合实际加工的工艺要求，不会出现模型结构和实物加工逻辑冲突的问题，做结构运动仿真的时候，也能真实模拟扳手拧动夹头时的啮合传动过程，验证齿形受力的合理性。
