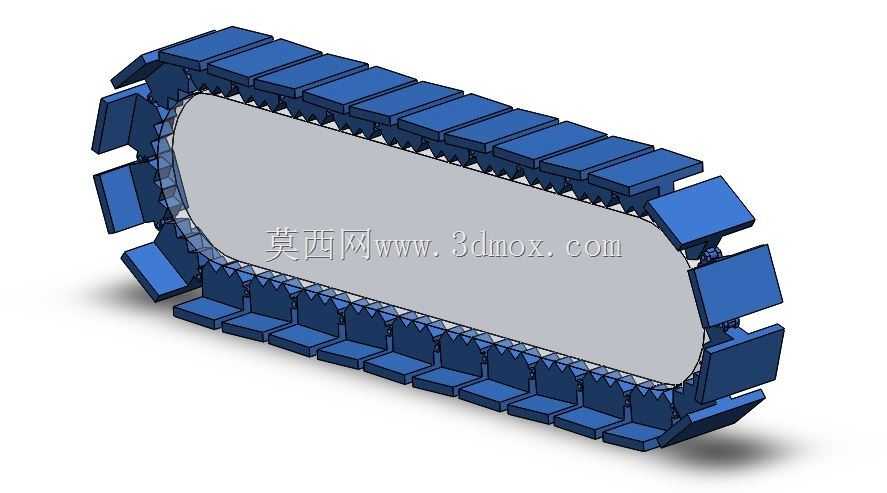

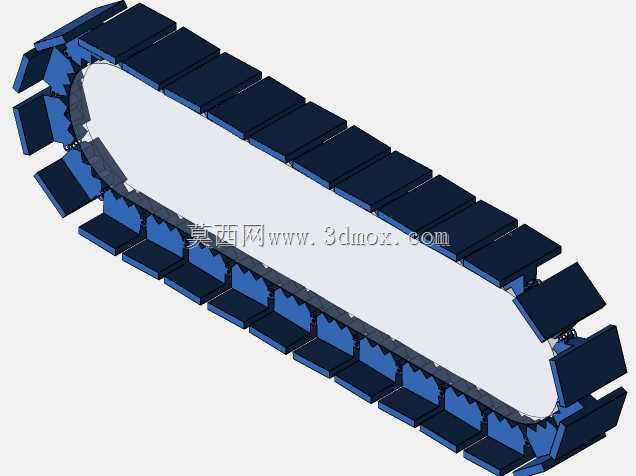

环形闭合式机器人轨道传送带结构

这套环形闭合结构的轨道传送装置，主要适配工业机器人工作站的工位间物料转运需求，常见于3C电子装配线、小型五金件加工单元、精密零部件检测工位的物料循环输送场景，可配合多台工业机器人完成上下料、工序流转、工件缓存的作业衔接，解决直线传送带无法实现工位循环回流的布局痛点。从结构设计来看，该装置采用模块化链板拼接的承载结构，每一块链板都通过侧边的铰接结构与相邻链板连接，配合两端的链轮驱动结构实现闭环回转，链板表面做了平整化处理，可直接放置托盘载具或者小型工件，不需要额外加装辅助承载面。设计过程中优先考虑了安装边界的适配性，整体环形轮廓的直线段长度可根据现场工位布局做对应调整，转弯段采用固定曲率的导向轨道约束链板运行轨迹，避免链板在回转过程中出现卡滞、跑偏的问题，轨道内侧设置了耐磨导向条，降低链板运行时的摩擦损耗，延长整体结构的维护周期。在功能特性上，该传送结构的运行速度可配合机器人的作业节拍做对应调整，链板之间的铰接间隙控制在极小范围内，避免细小工件从缝隙掉落，同时整体结构的下部预留了驱动电机、传动组件的安装空间，不需要额外搭建大型安装机架，可直接固定在设备工作台的铝型材框架上，适配多数中小型自动化工作站的安装尺寸要求。实际应用中，该结构可实现工件在多个作业工位之间的循环流转，比如机器人完成一个工位的装配作业后，可直接将工件放置在传送链板上，输送到下一个检测工位，完成检测的工件又可通过回流段回到上料位，大幅缩减生产线的占用空间，减少物料转运的辅助时间。设计时还考虑了维护便捷性，单块链板可单独拆卸更换，不需要拆解整个传送结构，导向条、链轮等易损件都采用标准安装尺寸，后期替换不需要单独定制配件，整体结构的受力经过校核，可承载常规小型工业零部件的输送重量，运行过程中链板的平面跳动量控制在合理范围内，满足机器人抓取时的定位精度要求，不需要额外加装二次定位机构即可完成工件的精准取放。
