手持运动摄像机械稳定支架结构设计

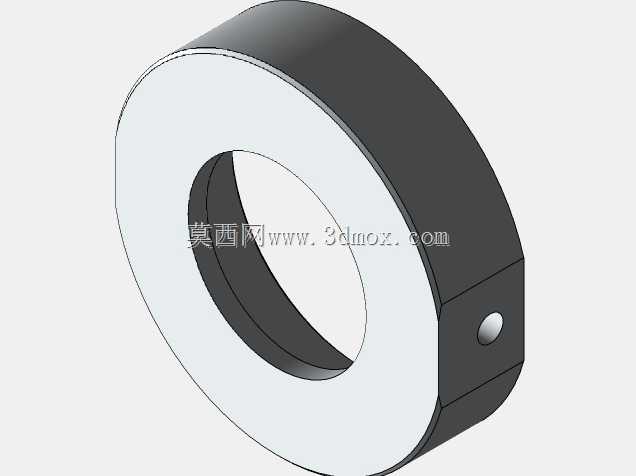

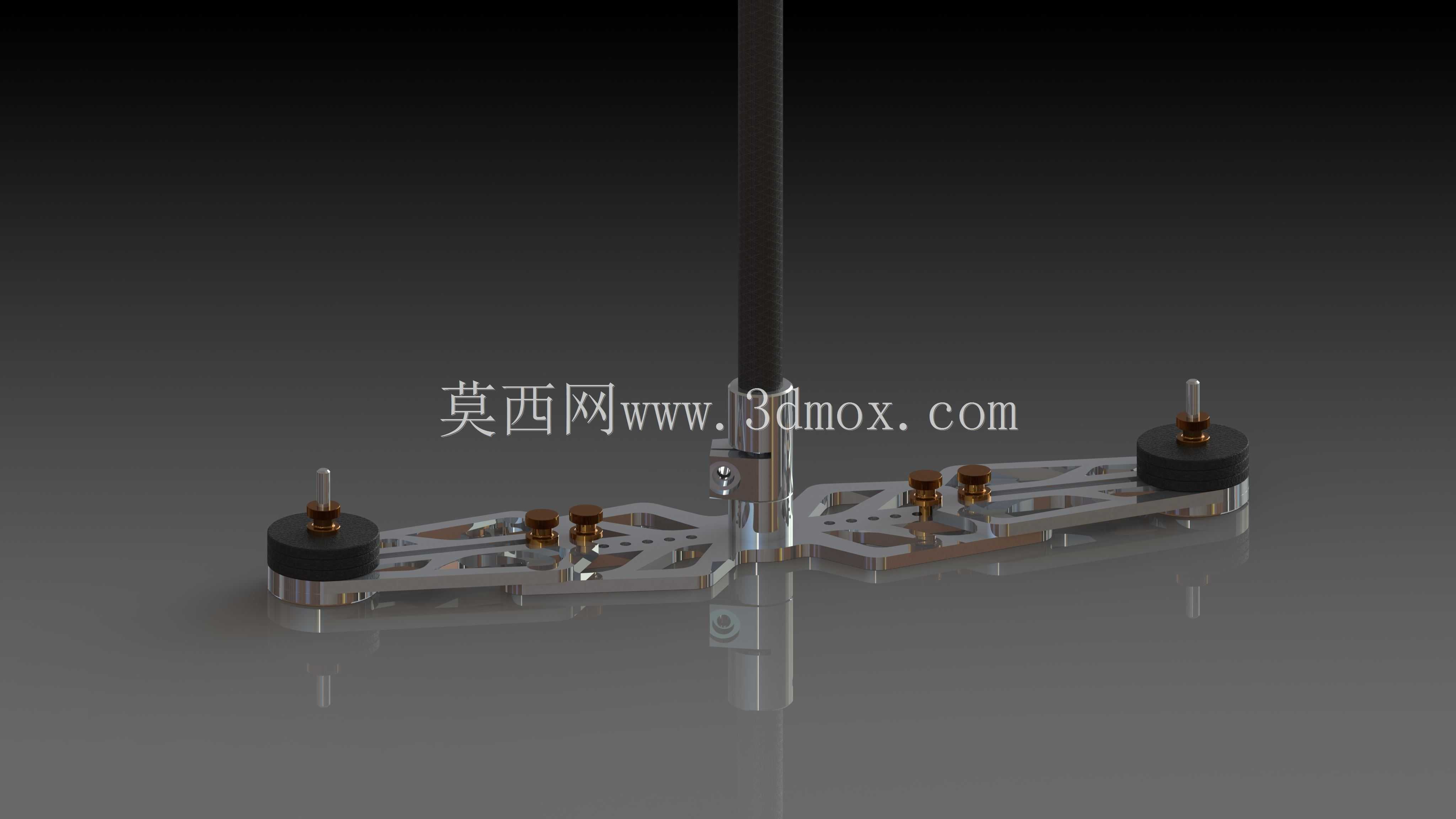

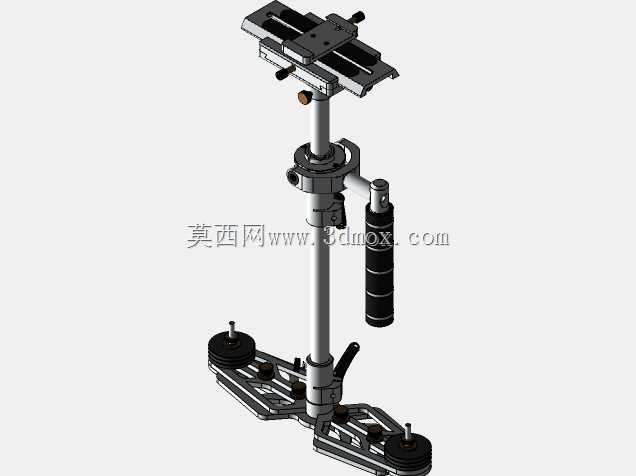

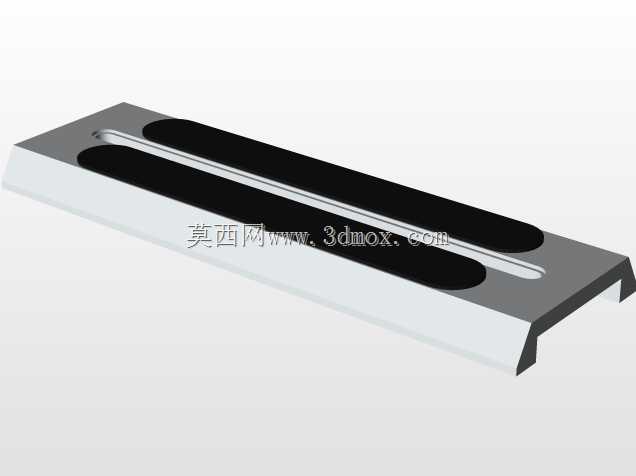

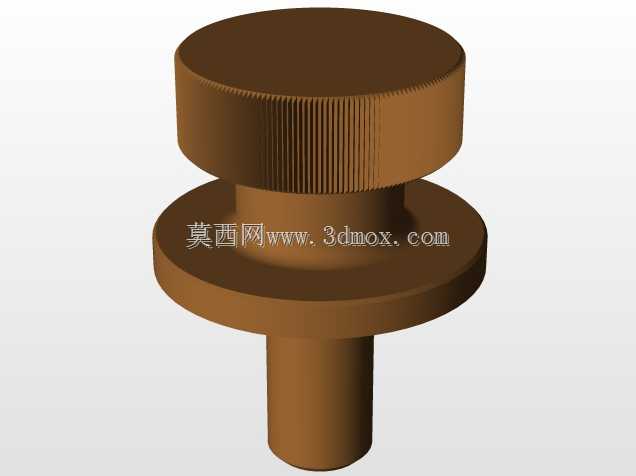

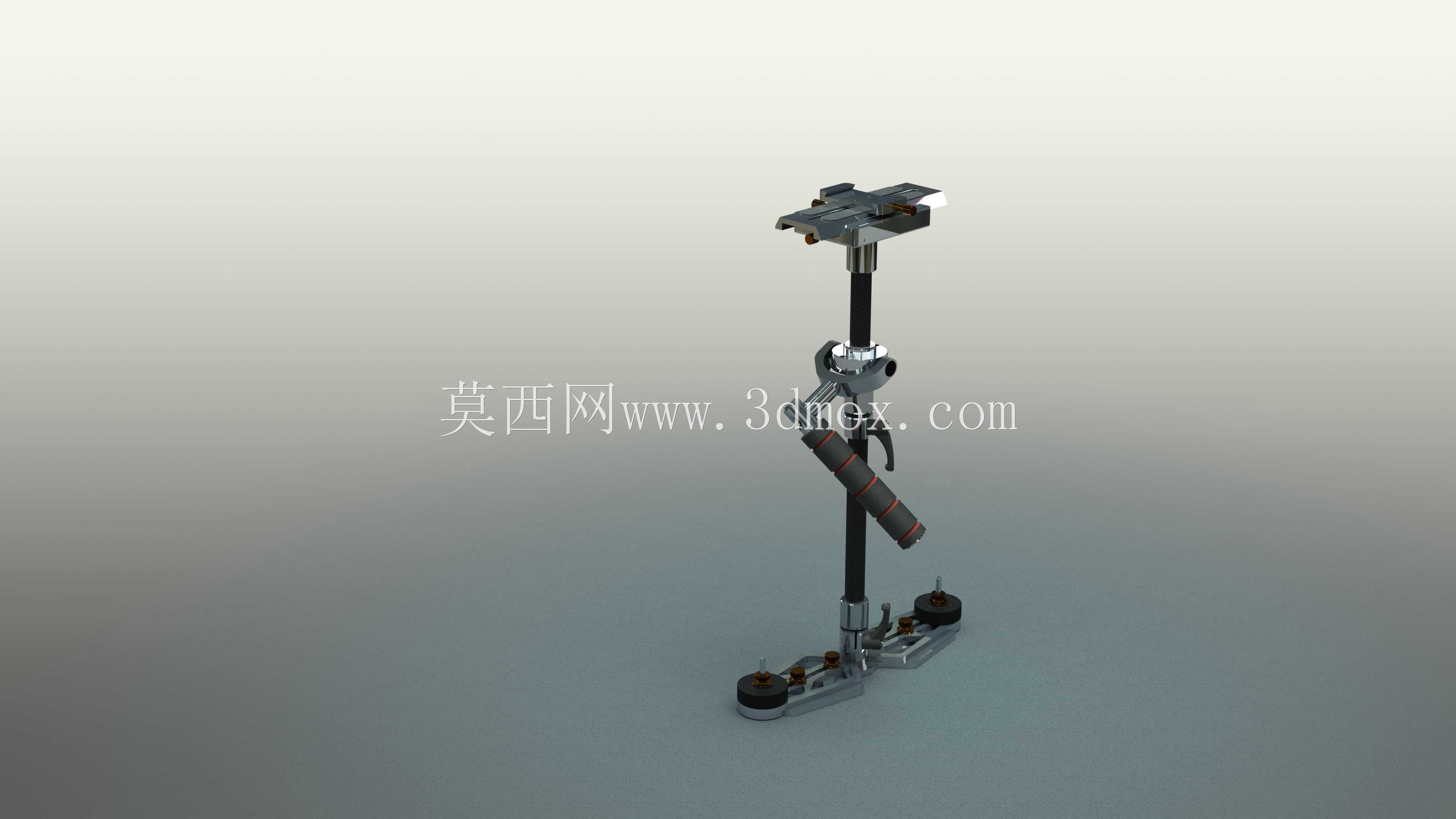

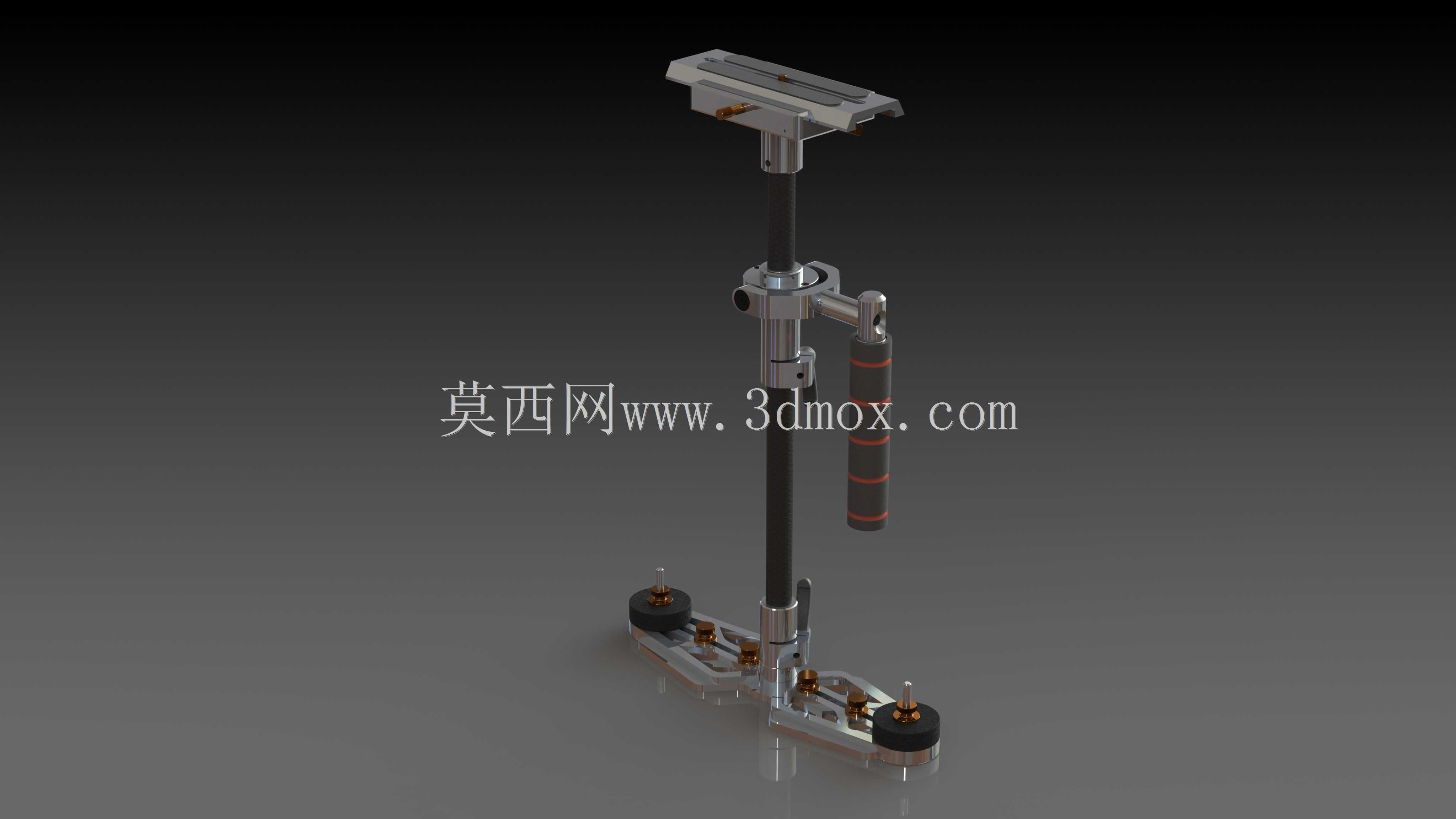

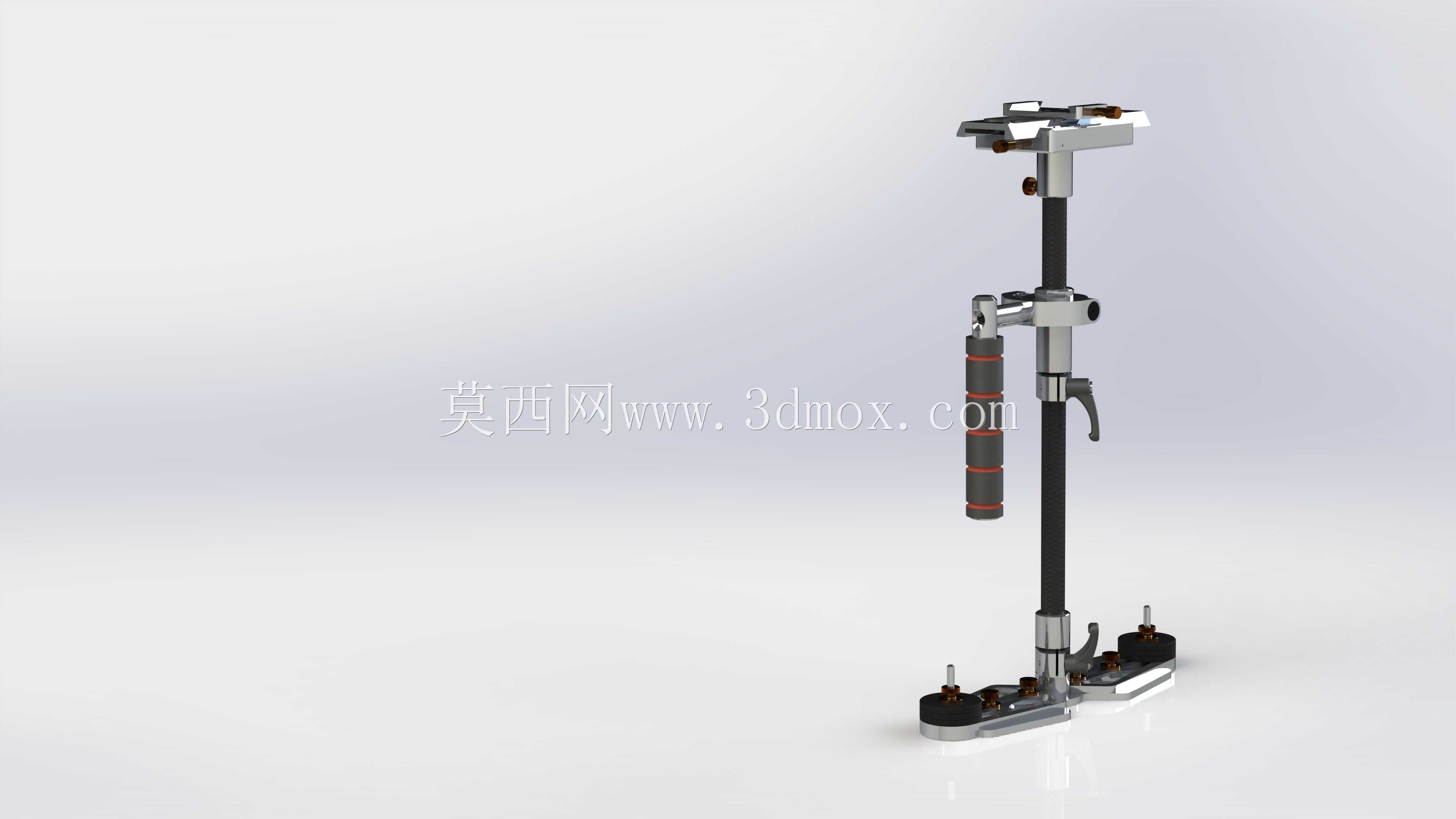

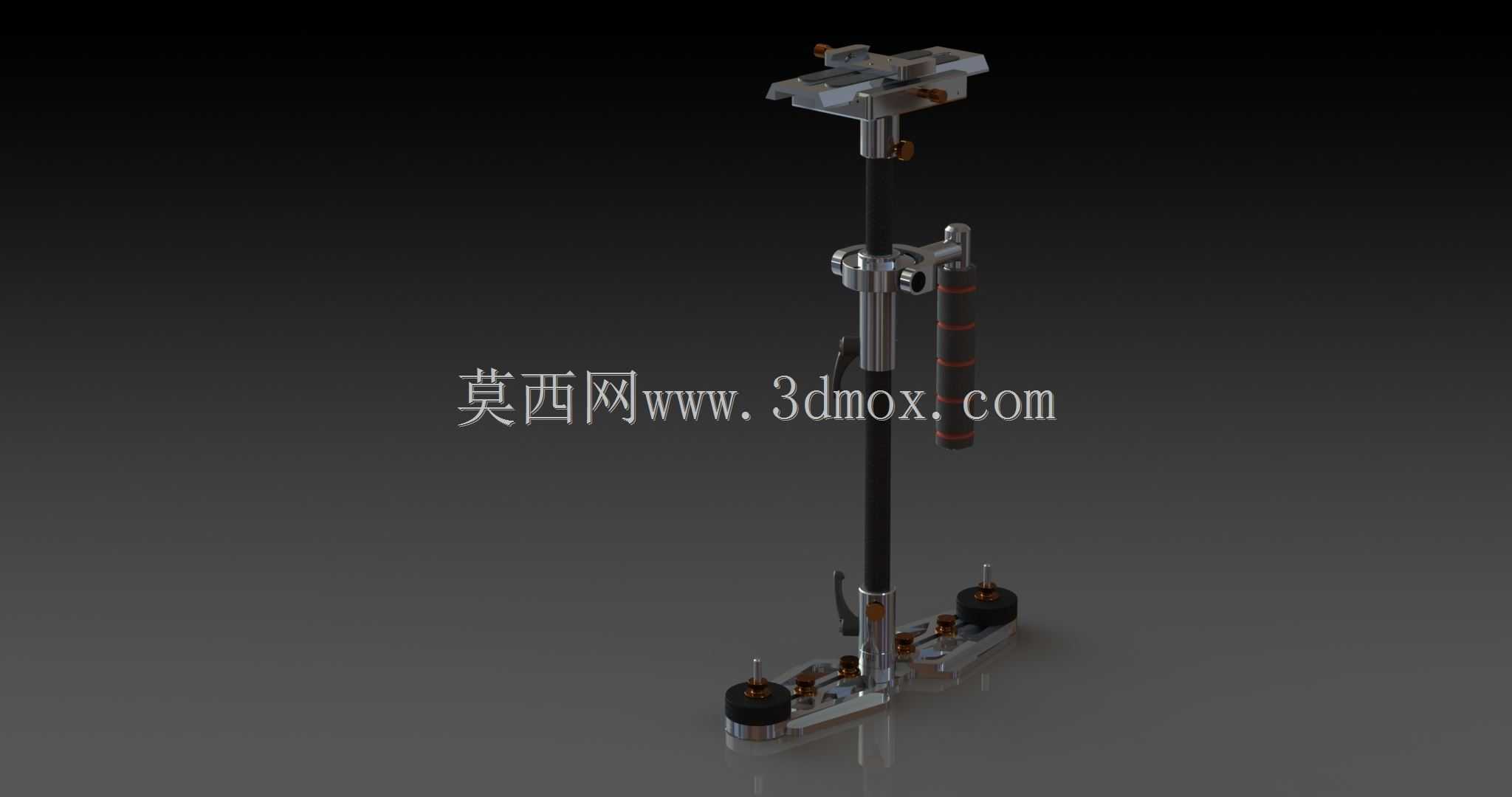

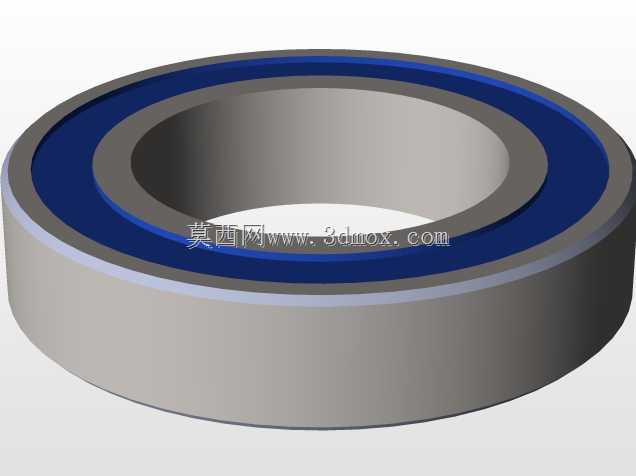

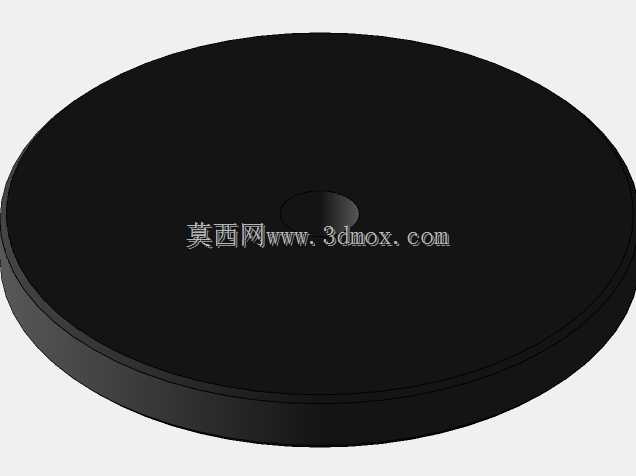

这款手持摄像稳定支架，核心作用是在跟拍、移动拍摄场景下，通过机械结构抵消操作人员行走、跑动时产生的上下颠簸与左右晃动，让搭载的摄像设备输出平稳流畅的画面，广泛适用于影视外景跟拍、纪实记录、运动场景拍摄等需要移动机位的作业环境。从结构设计逻辑来看，整体采用竖向主轴作为核心承载构件，主轴顶端设置快装式摄像设备安装平台，平台带有锁紧结构，可适配不同尺寸的专业摄像设备，安装面预留通用连接螺孔，安装边界可覆盖市面主流中小型专业摄像机、微单相机的安装尺寸，锁紧后可避免设备在拍摄过程中发生偏移脱落。主轴中部设置握持操作组件，包含防滑握持手柄与角度调节锁紧机构，操作人员可单手握持手柄完成机位的高低、角度微调，锁紧机构可在调整到位后固定主轴相对位置，避免拍摄过程中出现非预期的角度偏移。主轴下部配置配重平衡底座，底座采用多触点配重块布局，通过可调节的配重位置实现整体设备的重心校准，让整套支架在无外力干预时可保持竖向直立平衡状态，底座底部设置柔性缓冲脚垫，在支架临时放置时可起到防滑减震作用，避免支架倾倒损伤搭载的摄像设备。设计过程中重点考量了手持作业的负载合理性，整体结构在保证结构强度的前提下尽可能降低自重，减少长时间握持作业的操作人员负荷，各活动连接部位均设置阻尼调节结构，可根据搭载设备的重量调整阻尼大小，让平衡动作的反馈力度适配不同拍摄需求。各连接转轴部位采用耐磨衬套结构，减少长期使用后的磨损间隙，避免结构旷量导致的画面抖动，手柄部位的防滑纹理设计可提升握持摩擦力，即使在出汗或户外复杂环境下作业也能保证握持稳定性。整套结构的平衡原理基于重力万向调节，无需额外电子元件辅助即可实现机械防抖，相比电子稳定设备具备更强的环境适应性，在低温、高湿、强电磁干扰的拍摄场景下也能稳定工作，不会出现电子设备宕机、信号干扰等问题，结构件多采用标准化连接尺寸，后续维护更换配件也更为便捷。
