冲孔落料复合冲压模具结构设计

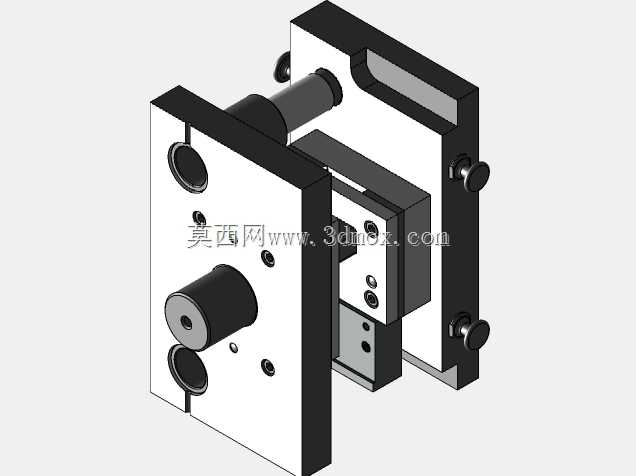

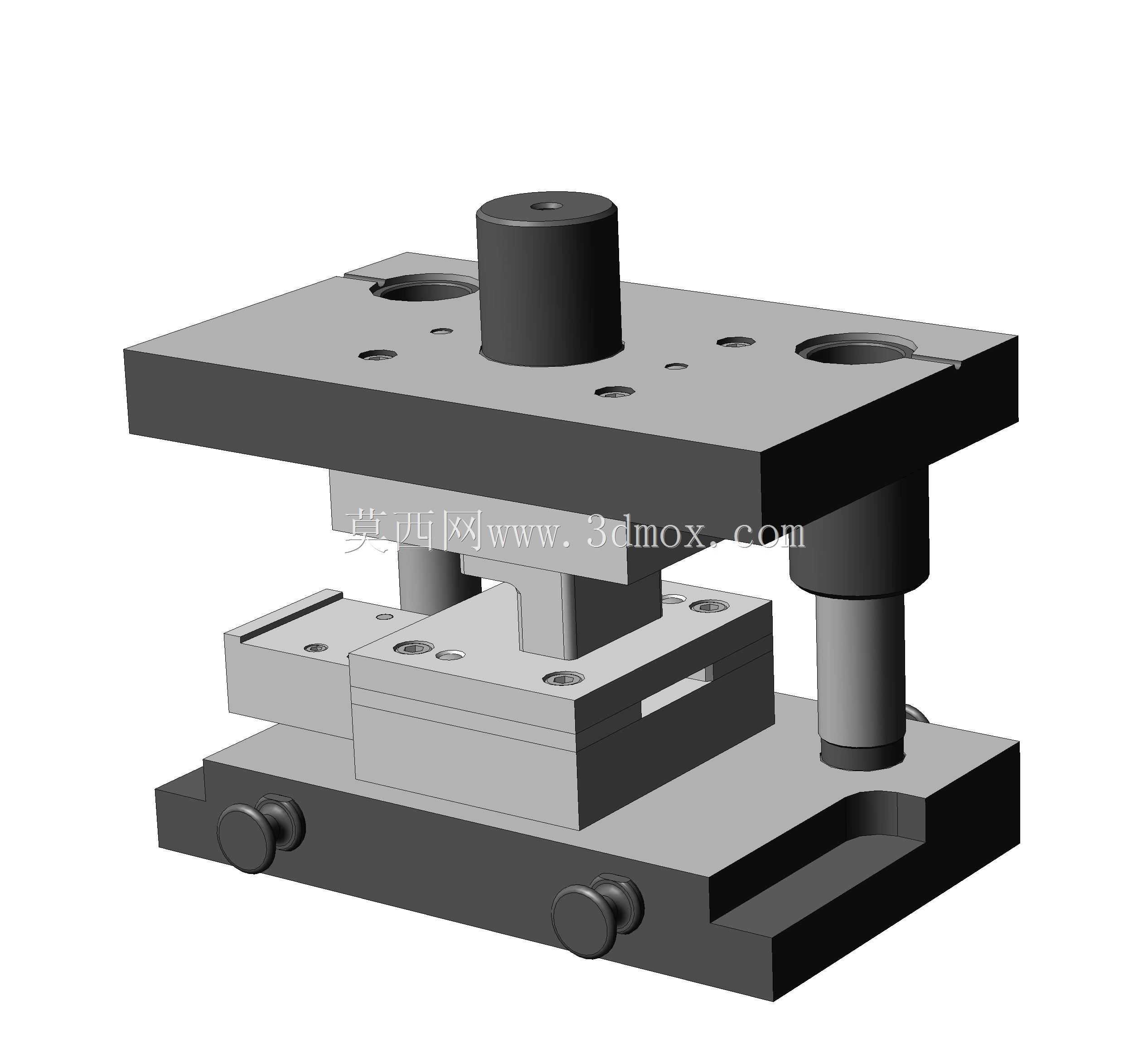

这套冷冲压复合模结构，主要面向中小尺寸金属平板件的批量冲裁加工场景，常见于五金零部件加工厂的冲压产线，适配常规开式可倾压力机的安装接口，可在单次滑块行程内完成内孔冲孔与外形落料两道工序，避免多工序分步冲压带来的定位误差，有效提升薄料冲压件的尺寸一致性。从结构布局来看，模架采用后侧导柱导向形式，上下模座通过两组淬硬导柱导套配合实现合模导向，导柱与下模座过盈压装，导套与上模座粘接固定，合模过程中导向副先于凸凹模接触，全程保证凸模与凹模的配合间隙均匀，避免啃模损伤刃口。上模部分的模柄采用压入式结构，与压力机滑块的模柄孔直接配合锁紧，保证冲压过程中上模的受力中心与滑块压力中心重合，减少偏载带来的设备与模具损耗。凸模采用台阶式固定结构，通过固定板与上模座锁紧，刃口端做小间隙落料冲孔匹配设计，针对0.5-2mm厚度的冷轧钢板、镀锌板等常用冲压板材，冲裁间隙控制在料厚的5%-8%区间，保证冲切断面平整，毛刺高度控制在行业允许范围内。下模部分的凹模采用整体镶块结构，通过螺钉与销钉固定在下模座上，刃口周边布置多组弹性卸料装置，采用矩形弹簧提供卸料力，冲压完成后弹性元件推动卸料板将箍在凸模上的条料脱出，下模座表面开设的漏料槽直接连通压力机工作台的落料孔，冲裁完成的成品件可直接通过漏料通道落入下方收料箱，无需人工取件，适配连续自动化冲压作业需求。安装边界上，上下模座的周向安装槽孔完全匹配常规16吨-25吨开式压力机的T型槽间距，模柄直径适配通用压力机的标准模柄孔尺寸，无需额外加工转接板即可完成上机安装。设计过程中充分考虑了刃口的修磨余量，凸模与凹模的刃口有效高度预留了足够的修磨空间，正常生产工况下可承受数万次冲裁后再进行刃口修磨，降低模具维护频次。同时上下模之间设置了限位柱，合模到最小闭合高度时限位柱接触承压，避免设备闭合高度调整过量导致的刃口磕碰，对新上岗的设备操作人员也有足够的容错空间。条料定位采用侧刃与挡料销组合的形式，送料过程中侧刃先切去条料侧边的定位缺口，配合挡料销实现步距精准控制，保证每一次冲压的送料步距一致，减少条料的工艺废料占比，提升材料利用率。
