达芬奇设计木质联动机械锤结构

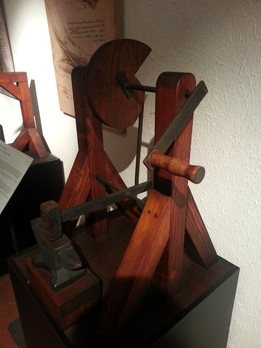

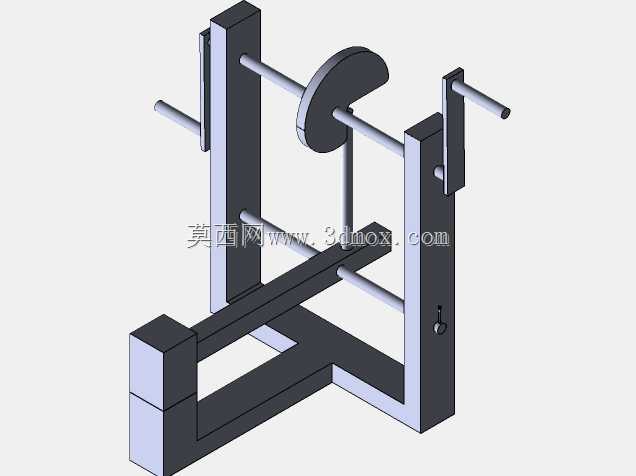

这款木质联动机械锤依托杠杆与凸轮组合的传动逻辑实现连续击打动作，整体采用硬木作为主体框架材质，金属构件作为受力传动与锤头接触部件，适配早期工坊内的小型锻打、物料捣碎作业场景。从结构布局来看，设备的动力输入侧设置有横向布置的木质摇柄，摇柄与主轴过盈配合，主轴上固定有偏心凸轮结构，凸轮外缘与金属摆杆的上端面持续接触，当操作人员转动摇柄带动主轴旋转时，偏心凸轮会周期性下压摆杆上端，摆杆绕中部铰接支点转动后，下端连接的重锤会被抬升，待凸轮转过最大升程位置时，重锤依靠自身重力快速下落完成击打动作，整套机构无需额外弹性复位构件，完全依靠重力与凸轮轮廓实现动作循环，传动效率在低速手动操作场景下表现稳定。设备的安装边界可适配常规木质工作台面，框架底部设置有向外延伸的支撑脚，支撑脚预留有通孔，可通过木楔或者螺栓将整机固定在工作台面上，避免击打过程中设备出现移位。框架的各木质构件之间采用榫卯结构拼接，铰接位置镶嵌有金属轴套，减少长期转动带来的木质构件磨损，延长设备使用寿命。从实际使用场景来看，这类机械锤可用于小型金属件的锻打整形、坚果类物料的脱壳捣碎、草药类原料的粗加工，相比手持锤子作业，联动结构可以将操作人员的圆周摇动力转化为锤头的垂直击打力，降低长时间作业的劳动强度，同时击打力度可以通过摇柄的转动速度进行调节，转动速度越快，锤头单位时间内的击打次数越多，单次击打力度也会随惯性增大。设计过程中需要重点关注凸轮轮廓曲线的平滑度，避免凸轮转动过程中出现卡滞，同时摆杆的铰接支点位置需要根据重锤的重量进行匹配，确保凸轮下压时的阻力处于操作人员可轻松驱动的范围内，金属锤头与木质摆杆的连接位置需要设置防松结构，避免长期击打出现锤头脱落的安全隐患。整体结构没有复杂的精密构件，加工难度低，仅通过常规的木材切削、金属简单弯折即可完成制作，适合作为古典机械结构的复原案例，也可用于手动作业场景下的轻度击打作业，设备整体重心偏低，击打过程中的晃动量小，操作时仅需单人即可完成动力输入与工件扶持的全部操作，无需额外辅助人员。
