THK NR45直线导轨滑块逆向重构结构

作为常年和线性传动部件打交道的结构工程师，接触NR45规格导轨滑块的逆向重构项目时，最先要锚定的是这类部件在设备里的实际应用场景——重载型直线传动工位，比如大型龙门加工中心的轴向进给、重型桁架机械手的水平移动轴、长行程自动化输送线的承载导向段，这类场景对滑块的负载能力、运行平顺性、安装适配性要求极高，一旦滑块磨损或损坏，整台设备的进给精度会直接掉档，维修更换时如果没有原厂备件的精准三维数据，很难做到无损替换。

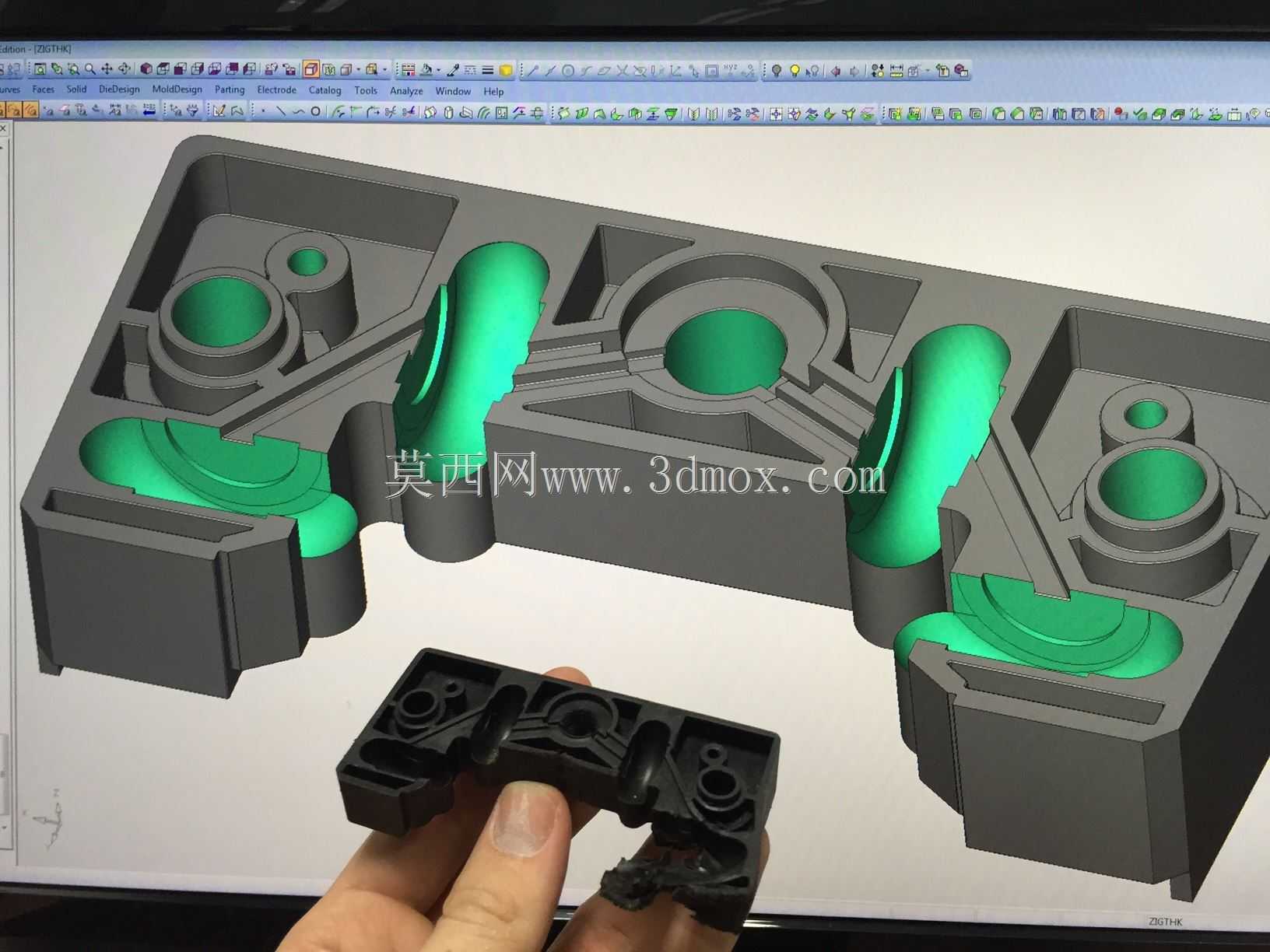

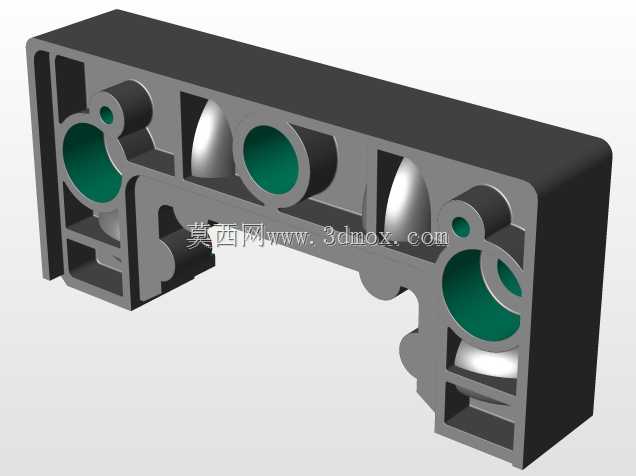

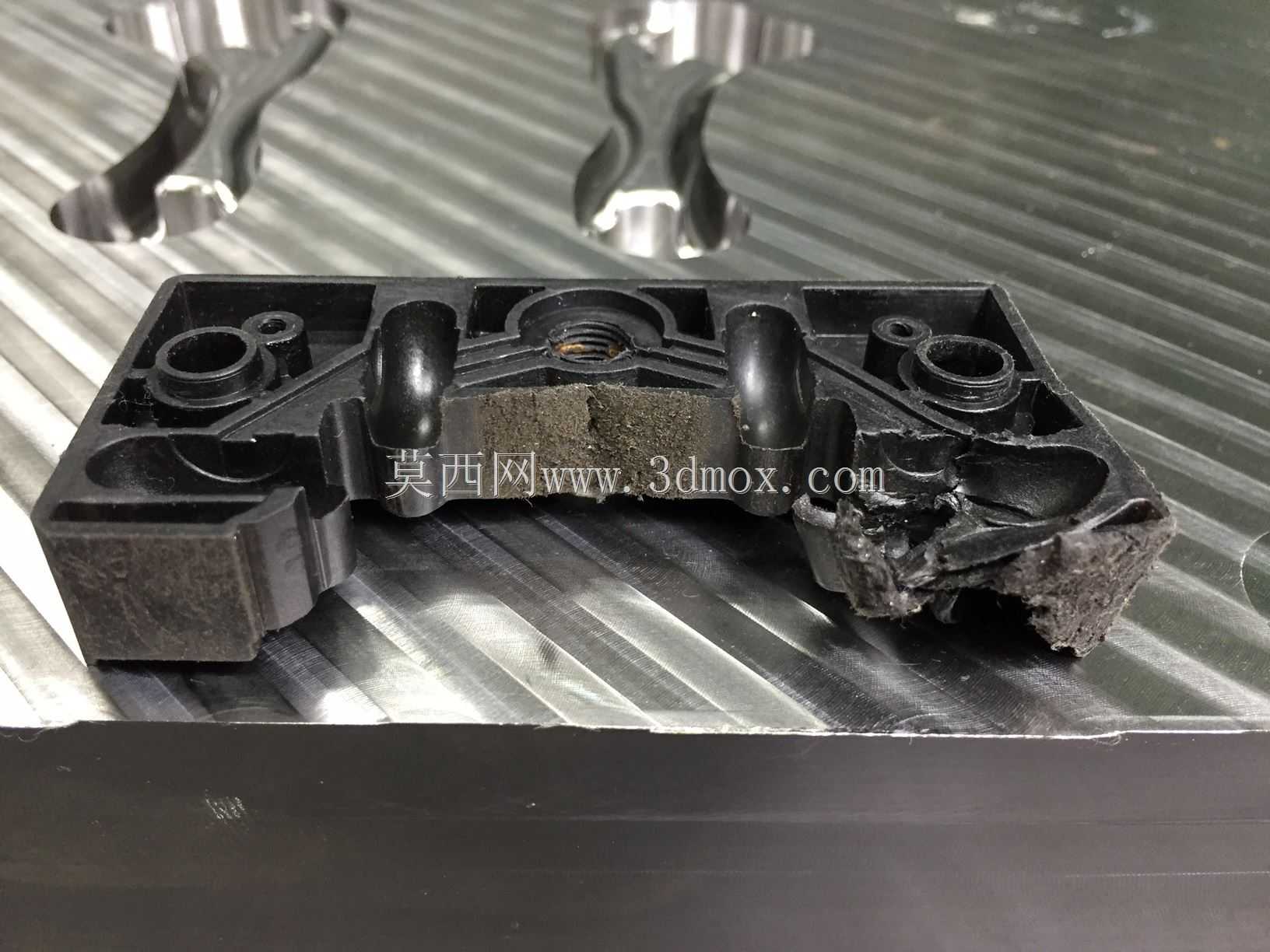

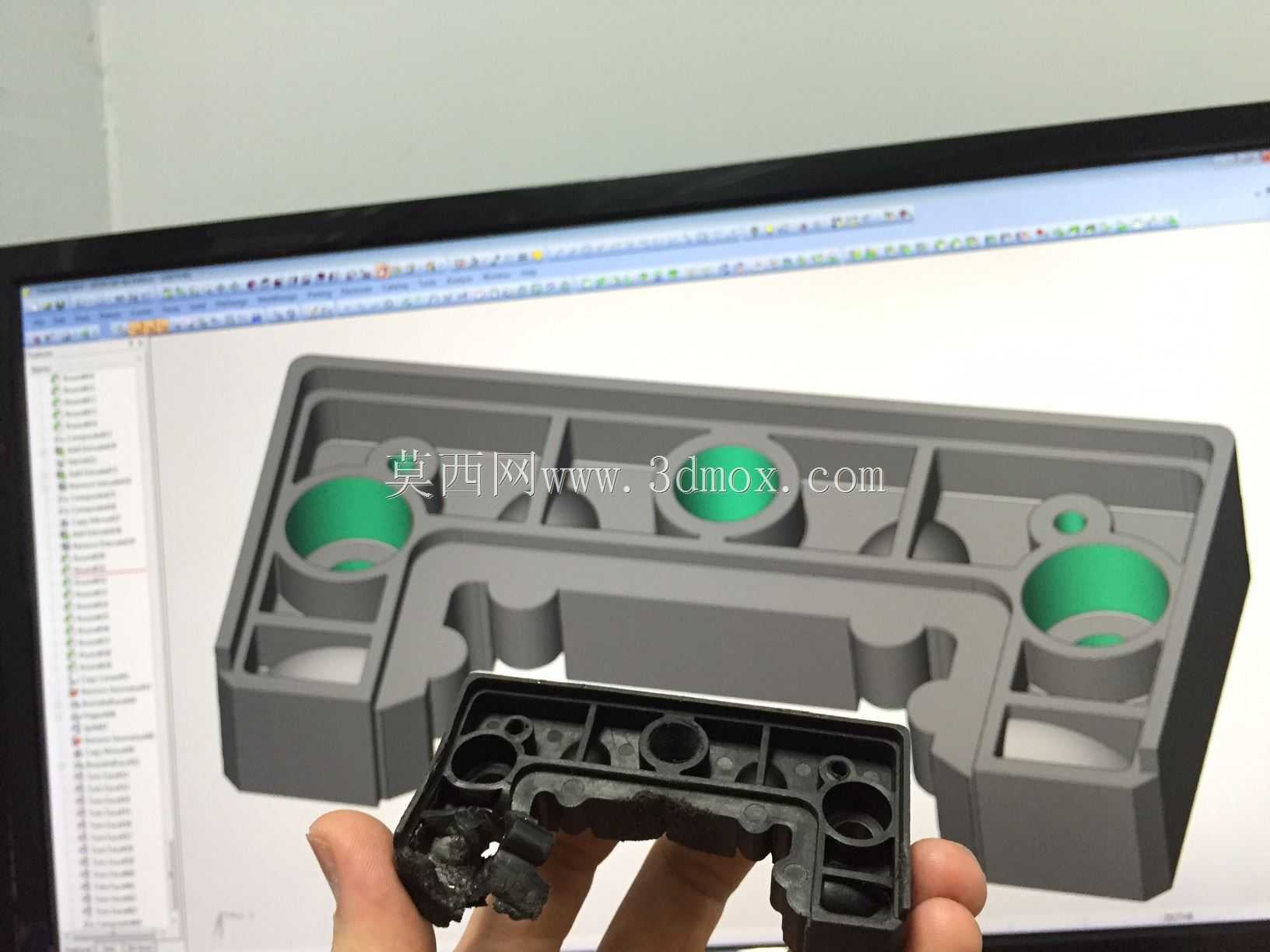

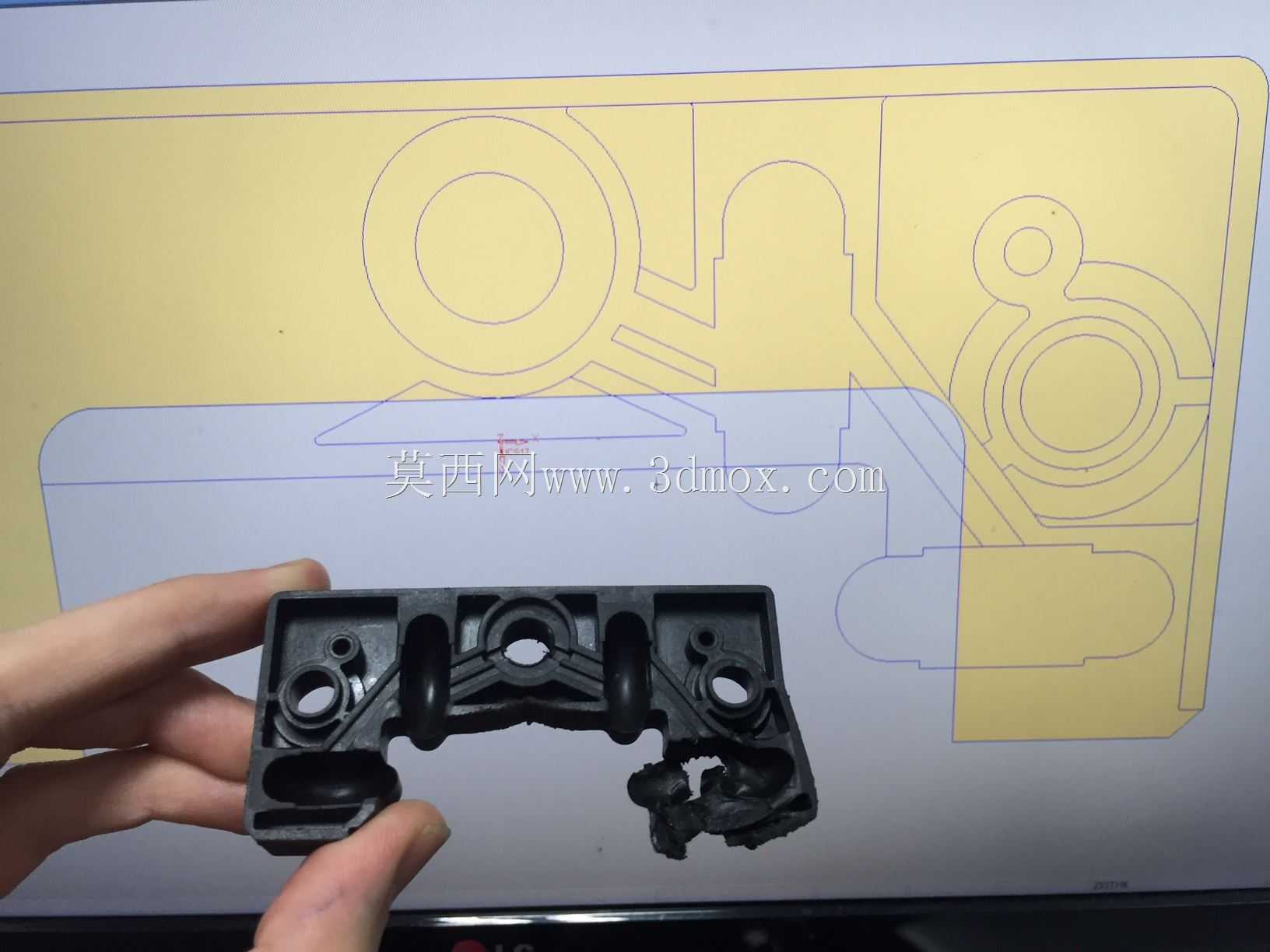

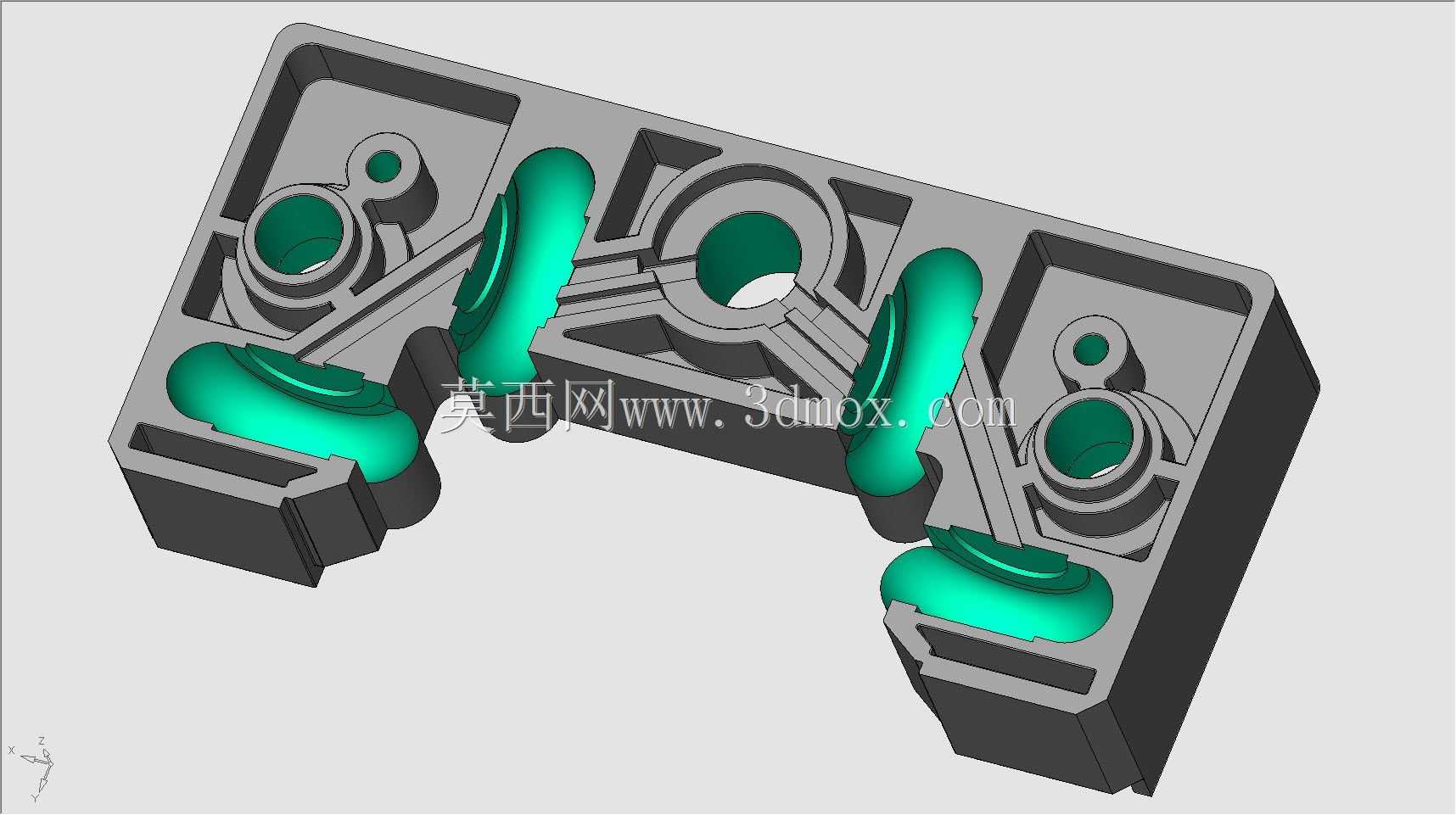

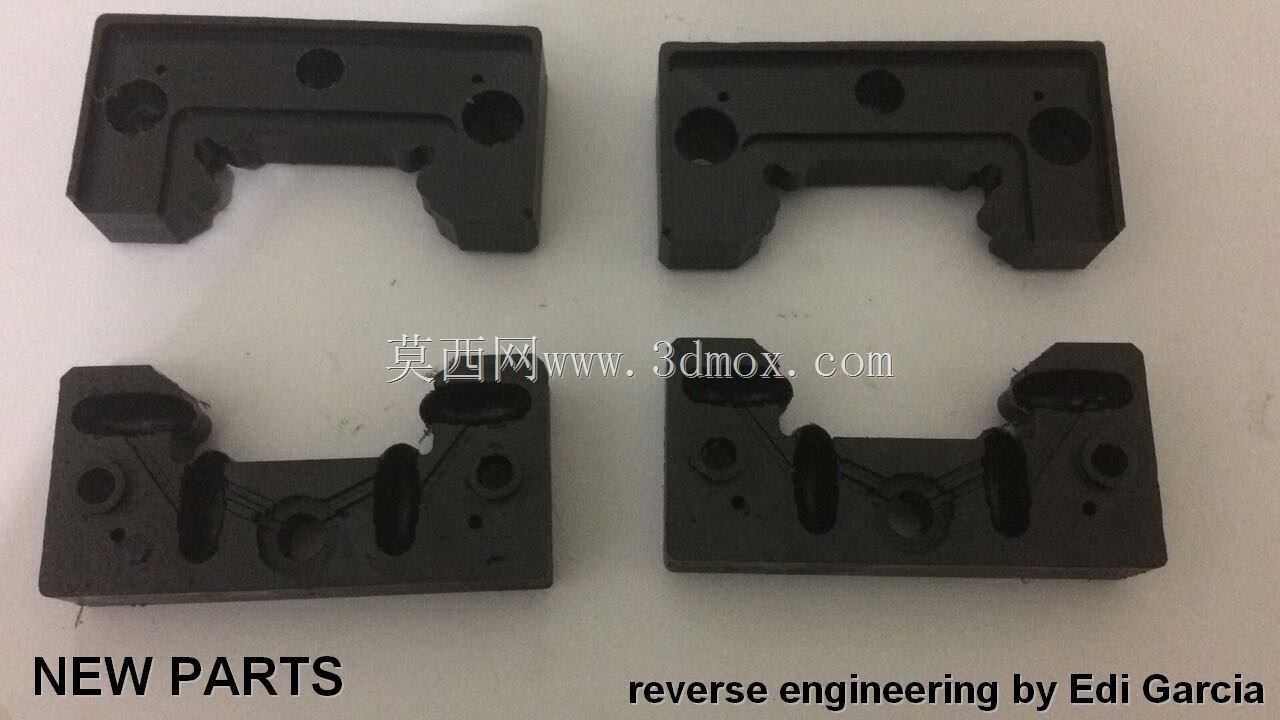

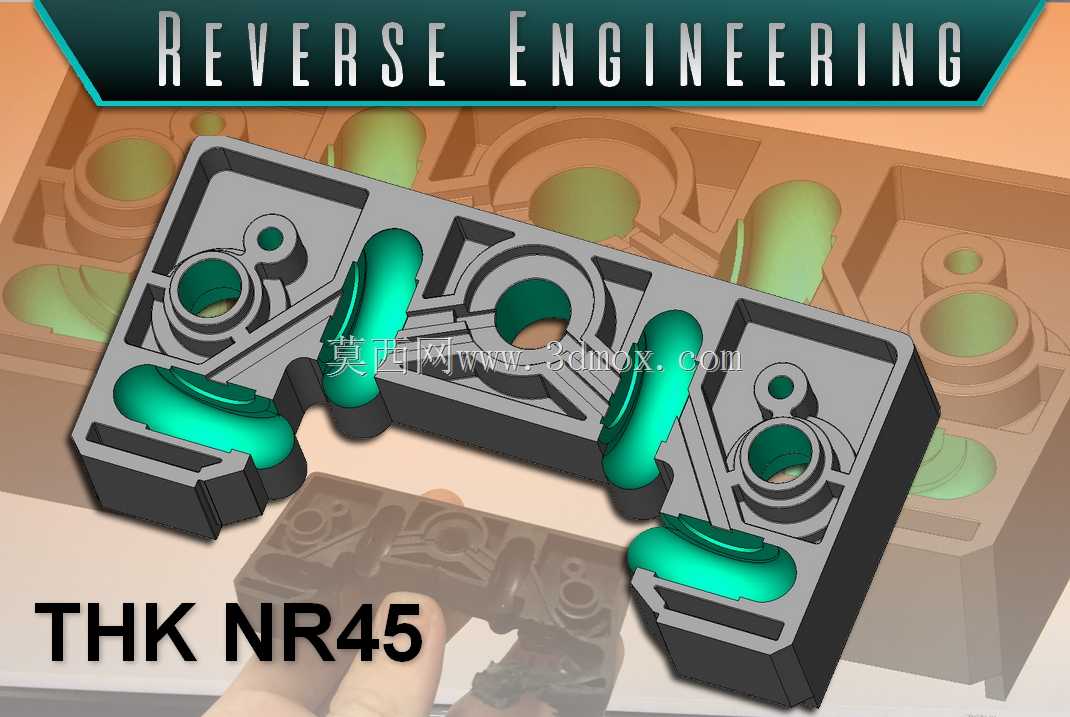

这次重构的滑块结构，核心是内置的循环滚珠回路，四列滚珠分别承载径向、反径向以及左右侧向的负载，滚道的曲率设计直接决定了接触刚度，逆向过程中需要反复匹配滚道与钢球的接触角，确保重构后的模型在受力时的变形量和原厂件保持一致，避免出现安装后运行卡顿、负载不足的问题。滑块两端的回流器结构是逆向的难点，回流道的顺滑度直接影响滚珠循环的流畅度，要是回流道的曲率突变，钢球在循环过程中会产生卡滞、异响，甚至加剧滚道磨损，所以重构时要严格还原回流道的空间曲线走向，保证钢球从承载区进入回流区的过渡没有硬拐点。

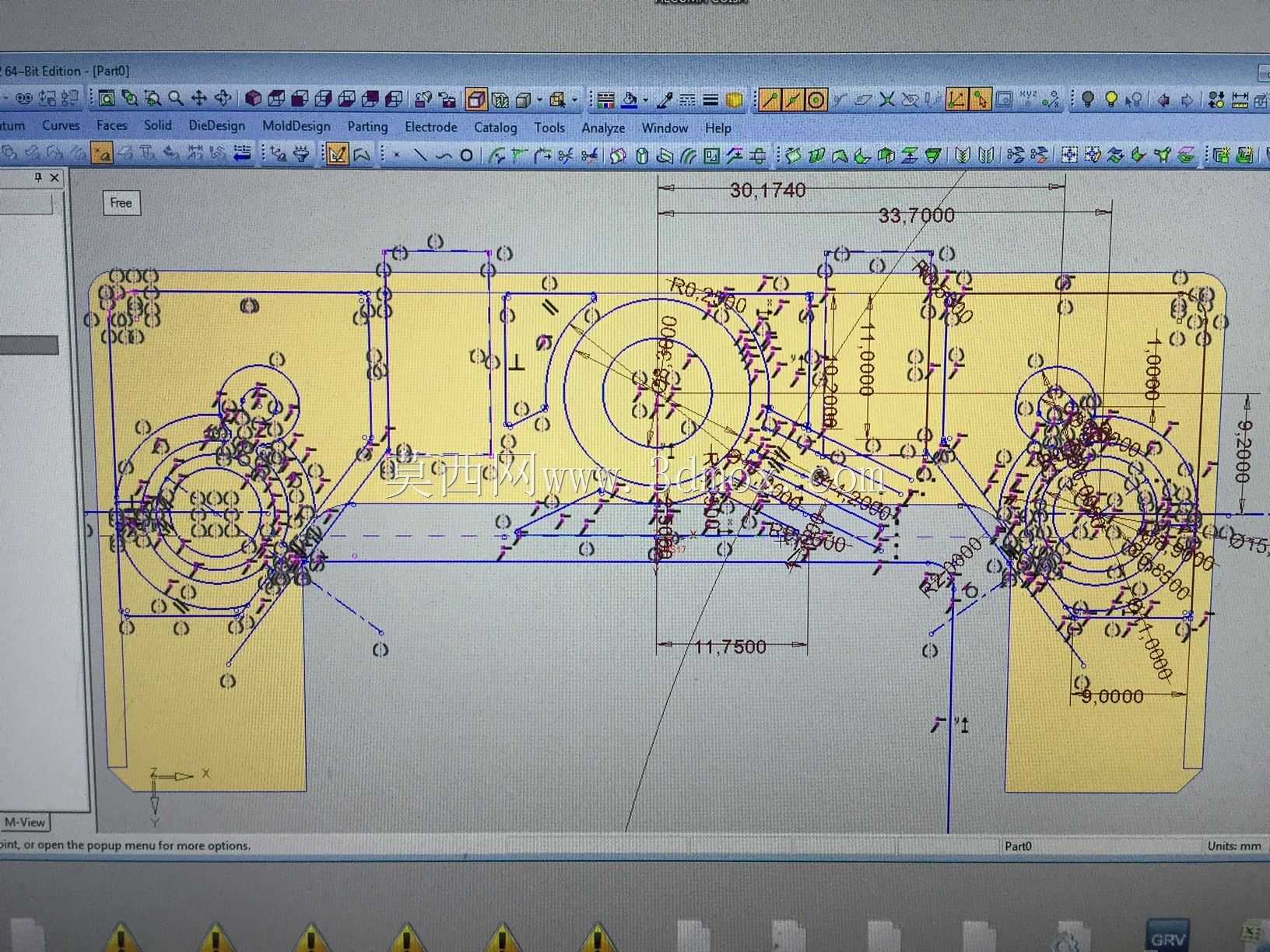

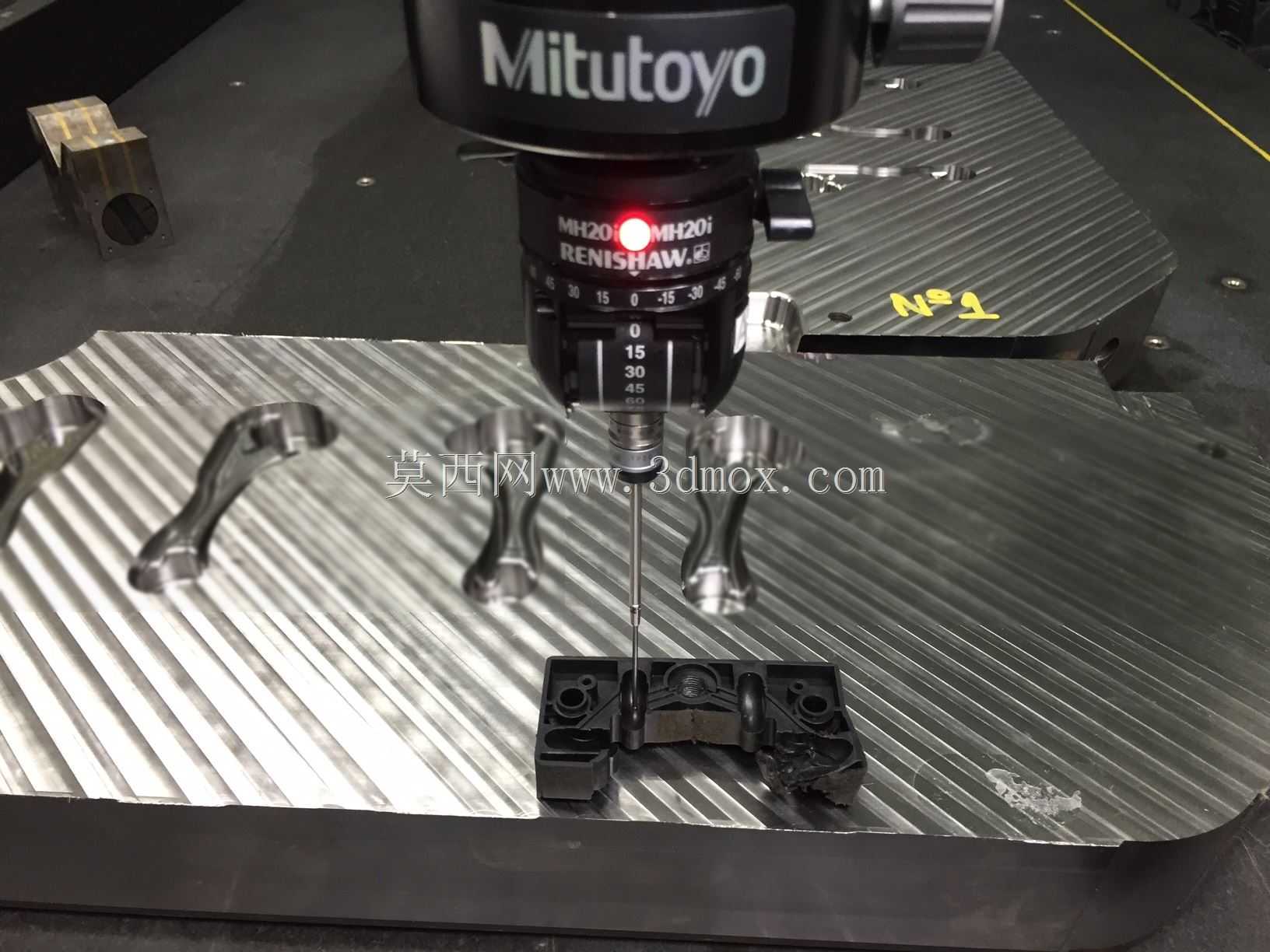

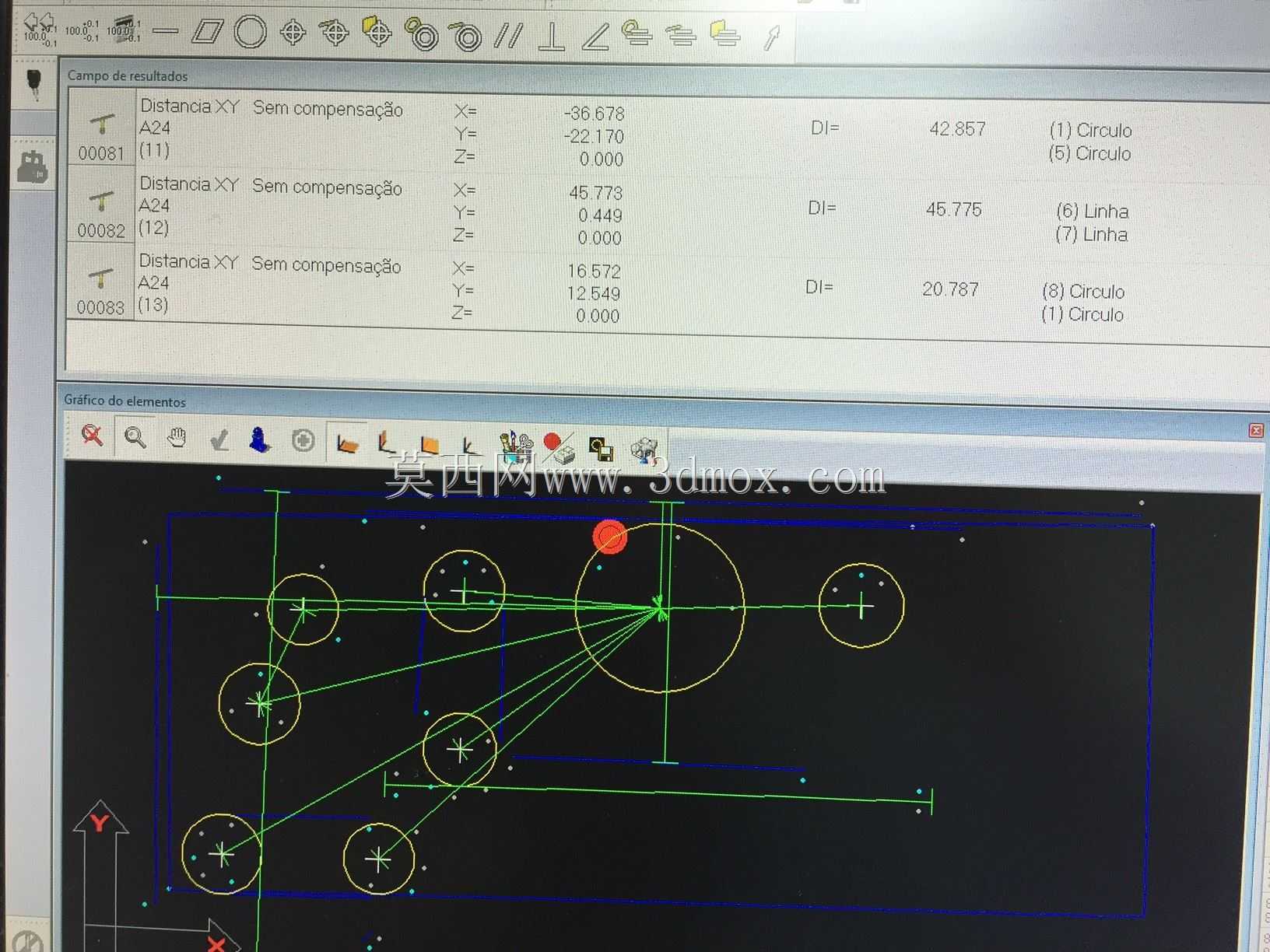

从安装边界来看，NR45属于45规格的重型导轨滑块，安装孔的孔距、沉孔深度、滑块的总高度、与导轨配合的基面宽度都有严格的尺寸约束，逆向时需要先通过扫描获取点云数据，再对安装基准面做拟合校准，确保重构后的模型安装孔位和设备原有安装板完全匹配，不需要二次扩孔或修磨基面。滑块侧面的密封件槽、油嘴安装位也不能忽略，密封件是防止加工碎屑、切削液进入滑块内部的关键结构，油嘴的位置和角度要适配常规的润滑管路布局，保证日常维护时能顺利加注润滑脂，延长滑块的使用寿命。

另外，滑块的保持架结构设计也需要重点还原，保持架的作用是分隔每颗钢球，避免钢球之间直接摩擦产生磨损，逆向时要保证保持架的兜孔间隙合理，既不能让钢球在兜孔内晃动过大，也不能卡滞钢球的滚动。在实际设备应用中，这类重型滑块往往需要承受较大的倾覆力矩，所以滑块的本体壁厚、加强筋的布局也要和原厂件保持一致，确保在偏载工况下不会出现本体变形，影响传动精度。很多维修场景下，设备停机等待原厂备件的周期很长，通过逆向重构得到精准的三维模型，既可以用于备件的快速测绘加工，也可以用于设备改造时的干涉校验，提前模拟滑块在全行程内的运动状态，避免安装时出现和周边部件的碰撞问题。
