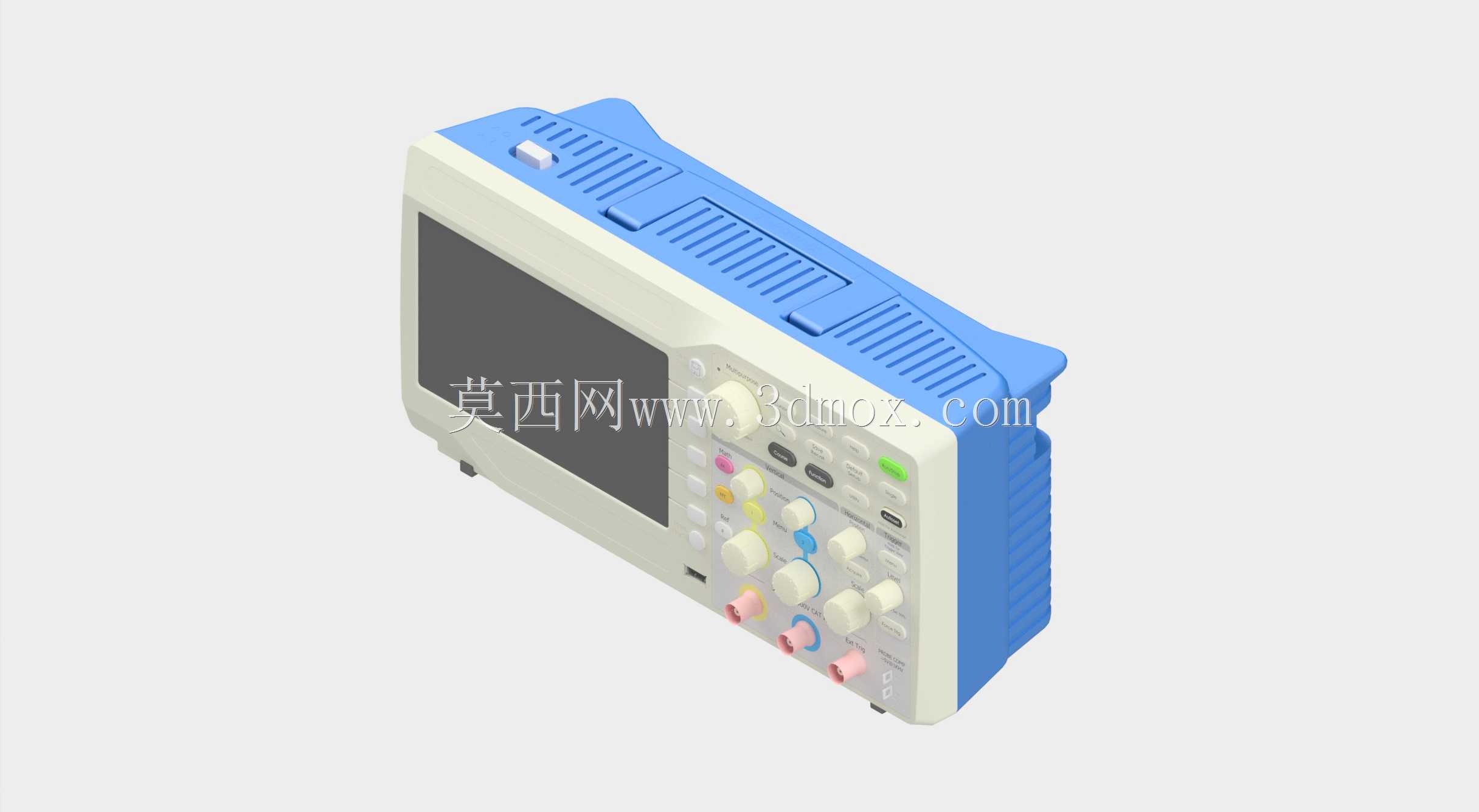

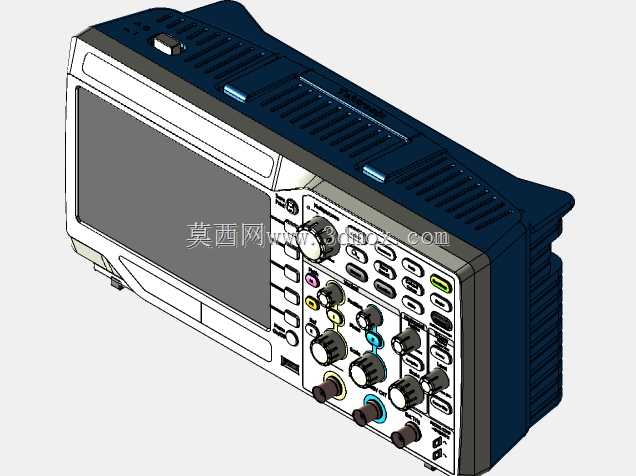

泰克TBS1000B台式数字存储示波器外观结构

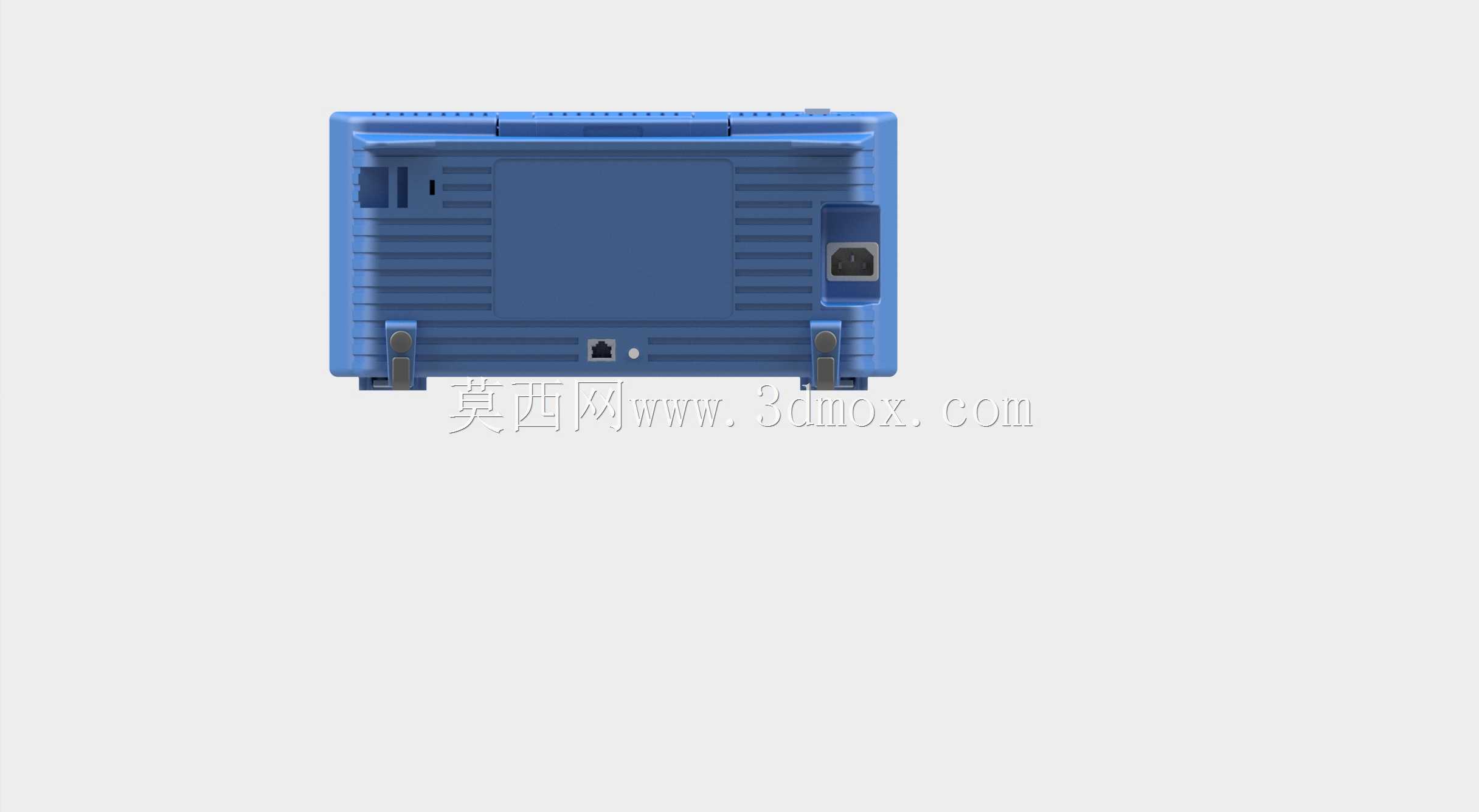

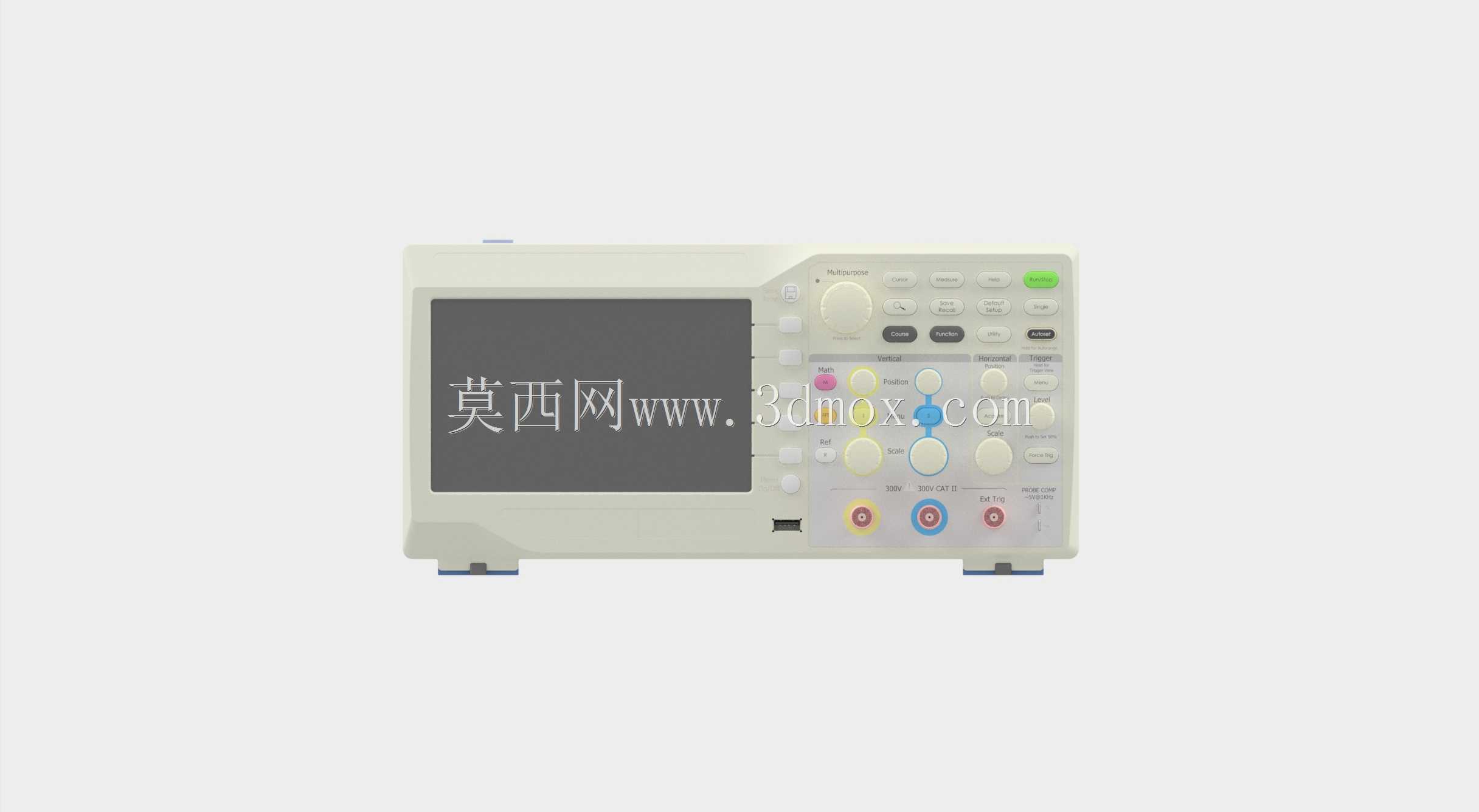

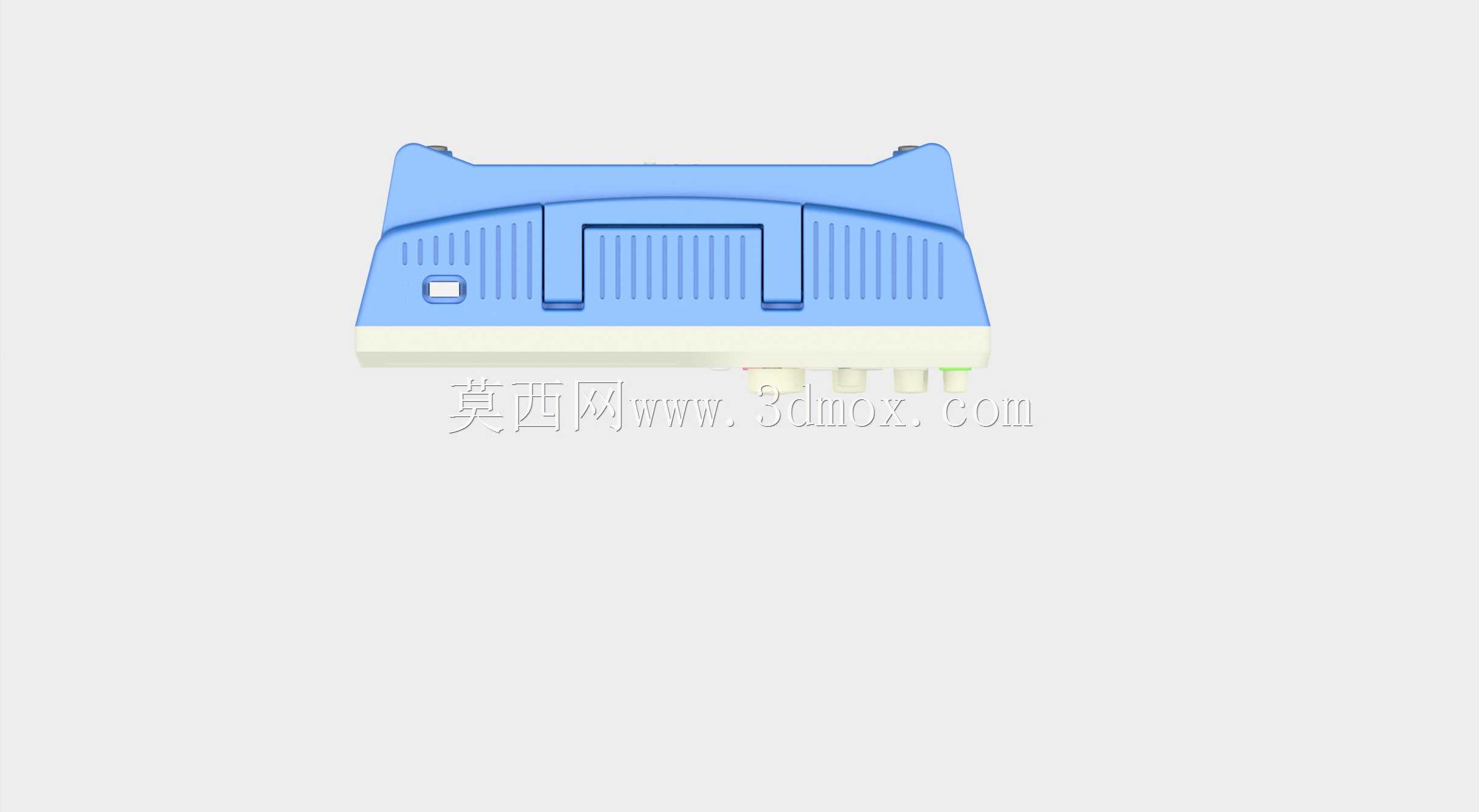

这款台式数字存储示波器的三维结构还原，完全围绕电子测试场景的实际使用需求展开设计，从结构层面适配实验室、产线检测、电子维修等多场景的使用习惯。整机采用卧式台式布局，外壳主体采用工程塑料注塑成型，两侧设计有凸起的防护包边结构，在设备意外倾倒或受到侧面磕碰时，能够缓冲冲击力，保护内部核心采样板卡与显示模组不受损伤，顶部的散热格栅沿设备长度方向排布，对应内部功率器件与采样模块的发热位置，保证长时间连续运行时的热量散出，避免高温导致的采样精度漂移。前面板的布局完全贴合操作逻辑，左侧为大尺寸液晶显示区域，屏幕周边做了微凸的边框防护，避免屏幕直接接触桌面被刮花；右侧操作区域按照使用频率排布控件，最常用的垂直灵敏度调节、水平时基调节旋钮布置在操作区最顺手的中下位置，旋钮采用不同直径与表面纹理做区分，操作人员无需目视即可通过触感快速识别对应功能，通道输入接口布置在操作区最下方，采用标准BNC接口座，接口周边预留了足够的插拔操作空间，方便测试探头的快速连接与拆卸，接口旁的标识采用凹印填色工艺，长期使用不会因频繁摩擦出现标识脱落。设备底部设计有四个防滑橡胶支脚，既可以保证放置在工作台面时的稳定性，也能垫高机身底部，形成底部空气流通通道，辅助整机散热；支脚的高度经过匹配设计，让前面板呈现微微向上倾斜的角度，操作人员坐姿操作时视线刚好垂直于屏幕，减少长时间观测的视觉疲劳。从安装边界来看，整机宽度适配常规标准工作台的摆放空间，深度不会占用过多台面操作区域，背部预留的电源接口、通讯接口位置避开了散热风道，外接电源线与通讯线时不会阻挡散热气流，设备侧面的包边结构也预留了壁挂安装的螺丝孔位，可根据使用场景选择台式放置或者壁挂安装，适配不同的测试工位布局。整个结构设计没有冗余的装饰性结构，所有外观特征都服务于功能实现与操作便利性，控件的阻尼手感、接口的位置排布、散热结构的走向都完全匹配实际电子测量工作的使用需求，还原了量产测试仪器的结构设计逻辑，可用于电子实训场景的设备认知、测试工位的布局仿真、仪器配套工装的设计参考。
