符合ISO10243标准的矩形截面压缩弹簧

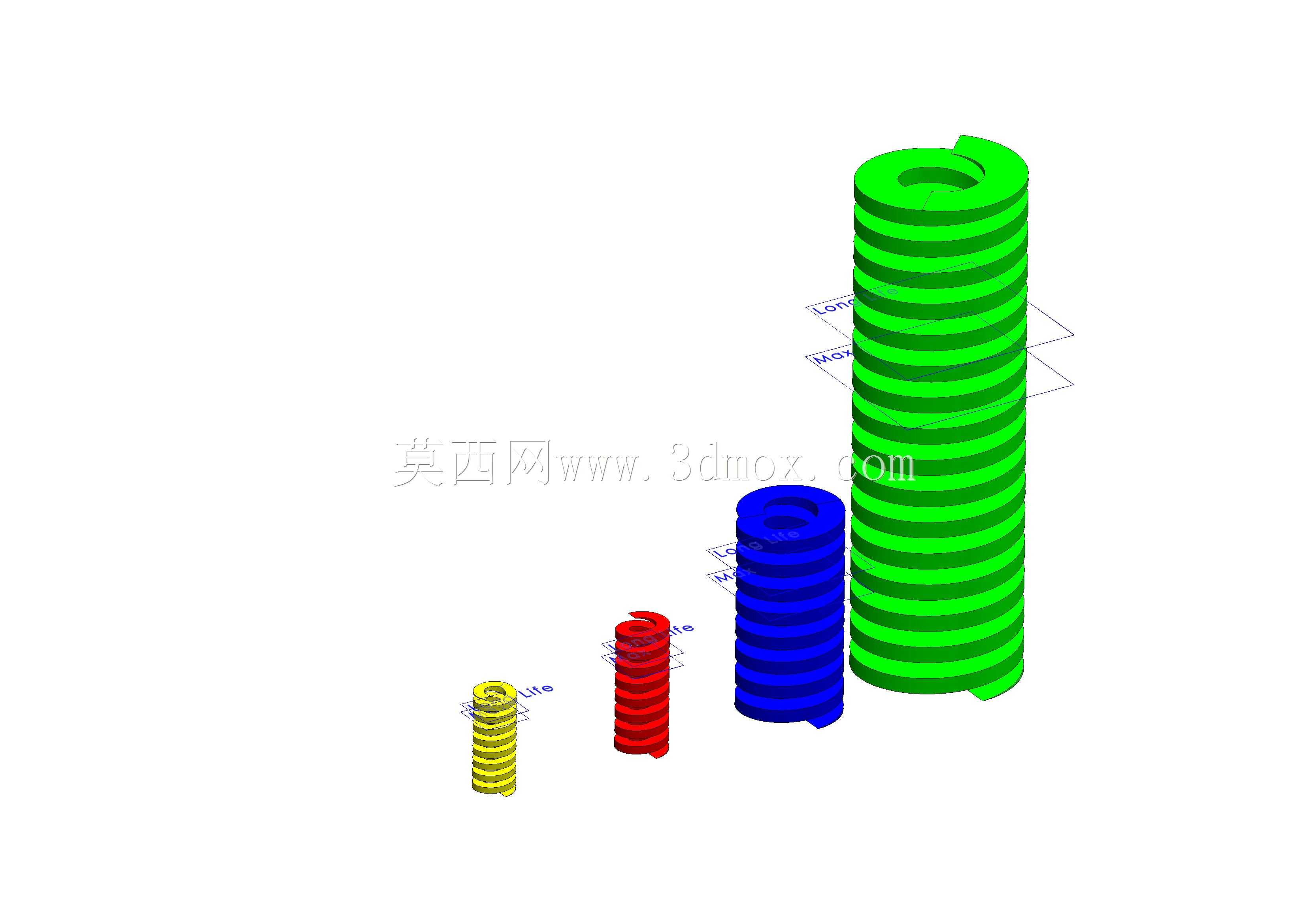

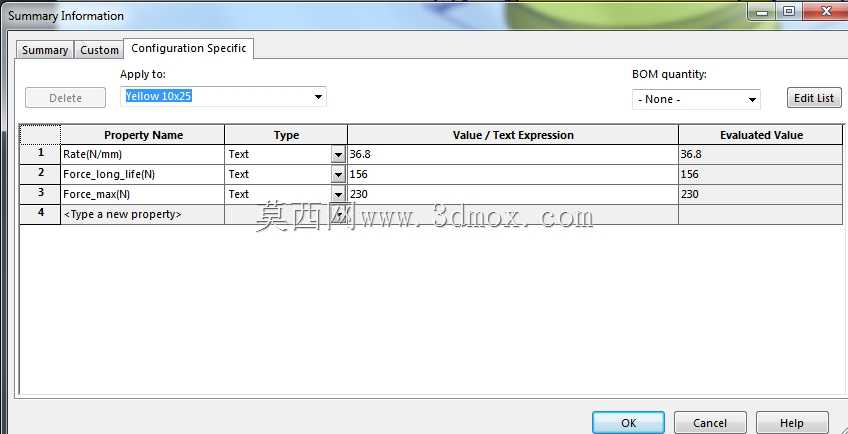

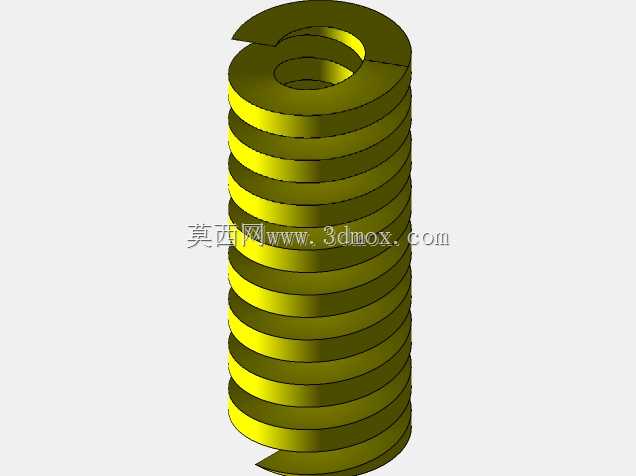

在冲压模具、重载液压夹具、工程机械减震单元这类需要持续承受交变压缩载荷的场景里，普通圆截面弹簧往往面临应力分布不均、疲劳寿命不足的问题，矩形截面压缩弹簧正是针对这类工况开发的弹性元件。这类弹簧的截面设计并非随意选定，矩形截面的材料利用率更高，相同安装空间下能提供更大的刚度与承载能力，同时应力分布更均匀，能有效降低长期循环载荷下的断裂风险，适配高频率、大载荷的往复运动场景。从设计逻辑来看，这款弹簧严格遵循ISO10243标准的尺寸与性能要求，建模时充分考虑了实际选型的灵活度，可通过设计表快速调整弹簧的线径、中径、有效圈数、自由高度等核心参数，不需要重复建模就能匹配不同安装空间的需求。实际应用中，这类弹簧常被安装在模具的卸料板、压料板组件中，提供稳定的压料力与卸料回程力，也会用在自动化设备的缓冲工位，吸收运动部件的冲击动能，避免硬碰撞损伤设备结构。安装边界上，这类弹簧需要匹配对应内径的导柱或者外径的安装沉孔，建模时已经预留了标准的安装间隙，不同规格的弹簧对应不同的承载区间，选型时可以根据所需的预紧力、工作行程、压缩量上限来匹配对应参数，避免超行程使用导致弹簧永久变形。弹簧的端面结构采用并圈磨平设计，保证安装时的端面垂直度，受力时不会出现偏载侧弯的情况，有效提升了使用过程中的稳定性。建模过程中还原了弹簧的螺旋升角、端面磨平的结构细节，同时将弹簧的刚度、载荷特性参数关联到配置属性中，切换规格时对应的性能参数也会同步更新，方便结构设计人员直接调用到装配体中，不需要额外核对尺寸匹配性。在模具设计场景中，这类矩形截面弹簧相比普通圆线弹簧，相同压缩量下能提供高出30%以上的弹力，同时寿命更长，能减少模具维护时的弹簧更换频率，降低产线停机维护的成本。在重型设备的减震工位，这类弹簧的线性刚度特性更稳定，不会因为载荷波动出现弹力突变，能保证缓冲过程的平顺性，保护精密部件不受冲击损伤。建模时还考虑了弹簧并紧高度的参数，每个配置的并紧高度都符合标准要求，设计人员校核行程时可以直接参考模型的压缩极限，避免设计时出现行程预留不足导致弹簧压并失效的问题。
