啮合式正斜齿轮组装配传动结构

项目分类:3D模型 发布时间:2021-10-07 ID:297297
  • 啮合式正斜齿轮组装配传动结构
  • 啮合式正斜齿轮组装配传动结构
  • 啮合式正斜齿轮组装配传动结构

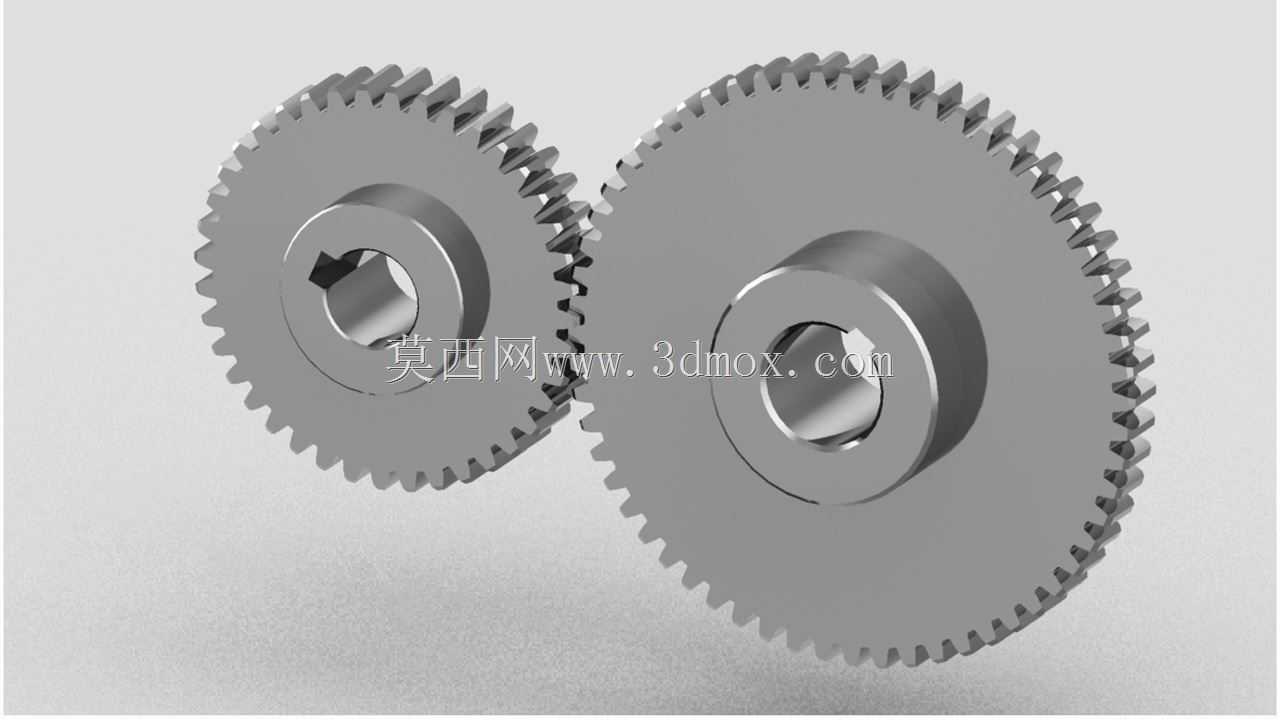

这套啮合齿轮组包含直齿圆柱齿轮与斜齿圆柱齿轮两类传动件,二者通过标准齿廓啮合实现动力的跨轴传递,在各类需要转速匹配、扭矩转换的机械结构中应用广泛。从实际工况适配来看,直齿轮部分可用于平行轴间的中低速动力传输,啮合过程无轴向分力,支撑轴承的负载设计更简单,常见于普通输送线、小型机床进给箱这类对传动平稳性要求适中的场景;斜齿轮部分啮合重合度更高,传动过程冲击小、噪音低,可承担更高转速与更大扭矩的传递需求,多用于减速器输入端、精密传动工位这类对运行平顺性有要求的部位。

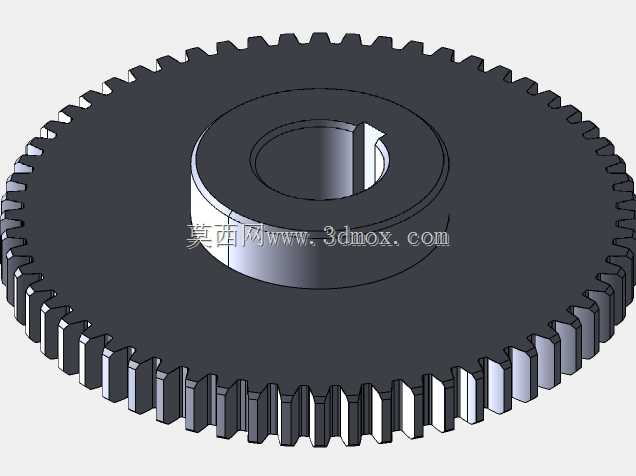

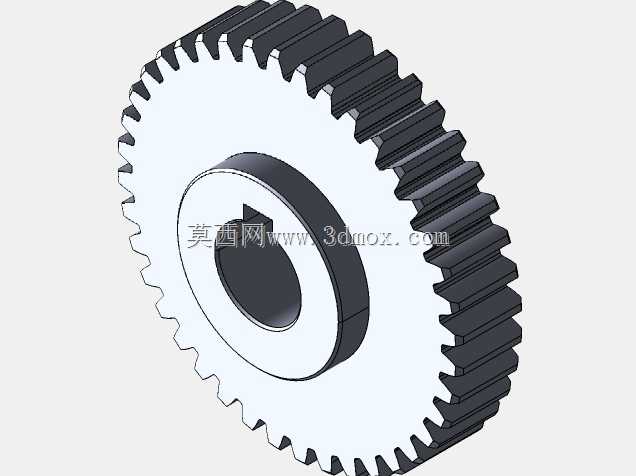

设计过程中首先要保证两类齿轮的模数、压力角参数匹配,确保啮合侧隙处于合理区间,既不会因侧隙过大导致传动回程误差超标,也不会因侧隙过小出现卡齿、运转卡滞的问题。齿轮中心的带键槽轴孔是核心安装定位结构,键槽尺寸匹配对应直径的传动平键,可实现齿轮与传动轴的周向固定,避免动力传递过程中出现相对滑动;轮毂部分的凸台结构可实现齿轮的轴向定位,安装时抵靠轴肩即可确定齿轮在轴上的固定位置,无需额外调整轴向安装间隙。

从安装边界来看,齿轮的齿顶圆直径决定了传动箱的最小内腔尺寸,设计箱体结构时需要预留足够的齿顶间隙,避免运转过程中齿顶与箱体内壁发生剐蹭;两类齿轮的啮合中心距是装配时的核心控制尺寸,中心距偏差过大会直接影响啮合接触面积,导致齿面局部应力集中,加速齿轮磨损。齿面的结构设计兼顾了传动强度与运转平稳性,直齿轮的齿向与轴线平行,加工时可采用滚齿、插齿工艺直接成型,检测维护更便捷;斜齿轮的齿向存在固定螺旋角,虽然加工时需要调整机床螺旋导轨参数,但啮合过程中多齿同时接触的特性,可有效降低单齿承受的冲击载荷,延长齿轮组的整体使用寿命。这套装配结构可直接用于教学演示齿轮传动原理,也可作为基础传动单元集成到各类非标设备的传动系统中,装配时只需保证两轴平行度符合公差要求,加注对应牌号的润滑脂即可稳定运行。
