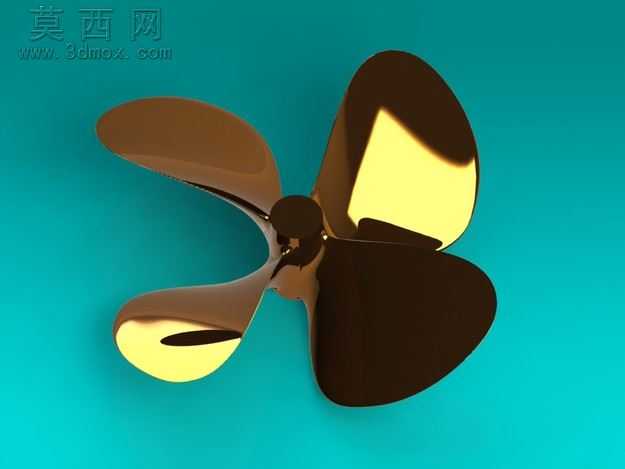

四叶船用螺旋桨三维设计模型

本模型为四叶船用螺旋桨的三维设计成果，建模过程以螺旋桨的水动力性能需求为核心出发点，首先依据船舶推进的工况参数确定桨叶的直径、盘面比、螺距分布等核心设计参数，在三维建模环境中先构建桨毂的基础回转体结构，桨毂作为连接桨叶与船舶传动轴的核心部件，其锥度、长度与轴孔尺寸均按照船用推进轴系的通用匹配标准进行设计，保证后续装配的适配性。桨叶部分的建模是整个设计的核心环节，通过对叶切面的翼型数据进行逐段拟合，构建出从叶根到叶稍平滑过渡的曲面结构，每一片桨叶的曲面都经过曲率连续性检查，确保叶背与叶面的曲面过渡无突兀折角，符合螺旋桨运转时的水流顺滑通过要求，四片桨叶围绕桨毂中心呈圆周等角度均匀分布，每片桨叶的几何参数完全一致，保证螺旋桨运转时的动平衡性能，避免船舶航行中出现不必要的振动。模型完成基础结构建模后，对整体进行了渲染处理，材质选用铜质合金的视觉效果，还原船用螺旋桨常用铸造铜合金的材质质感，通过光影调整突出桨叶曲面的弧度变化与厚度分布，清晰展现叶根处较厚、向叶稍逐渐变薄的结构特点，叶稍部分的导边与随边都做了符合流体力学要求的圆角处理，减少运转时的水流空泡效应。整个模型的结构设计兼顾了水动力性能与结构强度，桨叶与桨毂的连接部位做了平滑过渡加厚处理，避免应力集中导致的结构损坏，模型包含的多格式文件可适配不同的仿真、加工场景，既可以用于船舶推进系统的装配干涉检查，也可导入流体仿真软件进行水动力性能验证，还能作为数控加工的参考模型用于螺旋桨的铸造、铣削加工流程，完整还原了船用螺旋桨从参数确定到曲面建模、结构优化的全流程设计逻辑，能够为船舶推进部件的设计、教学、仿真分析提供精准的三维模型支撑。
