实验室用燃气加热本生灯结构设计

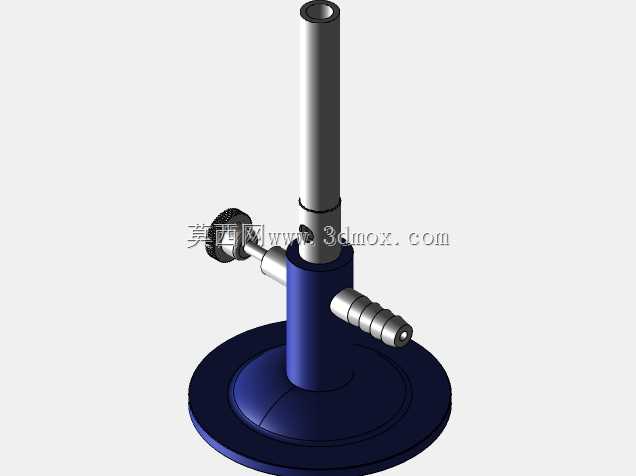

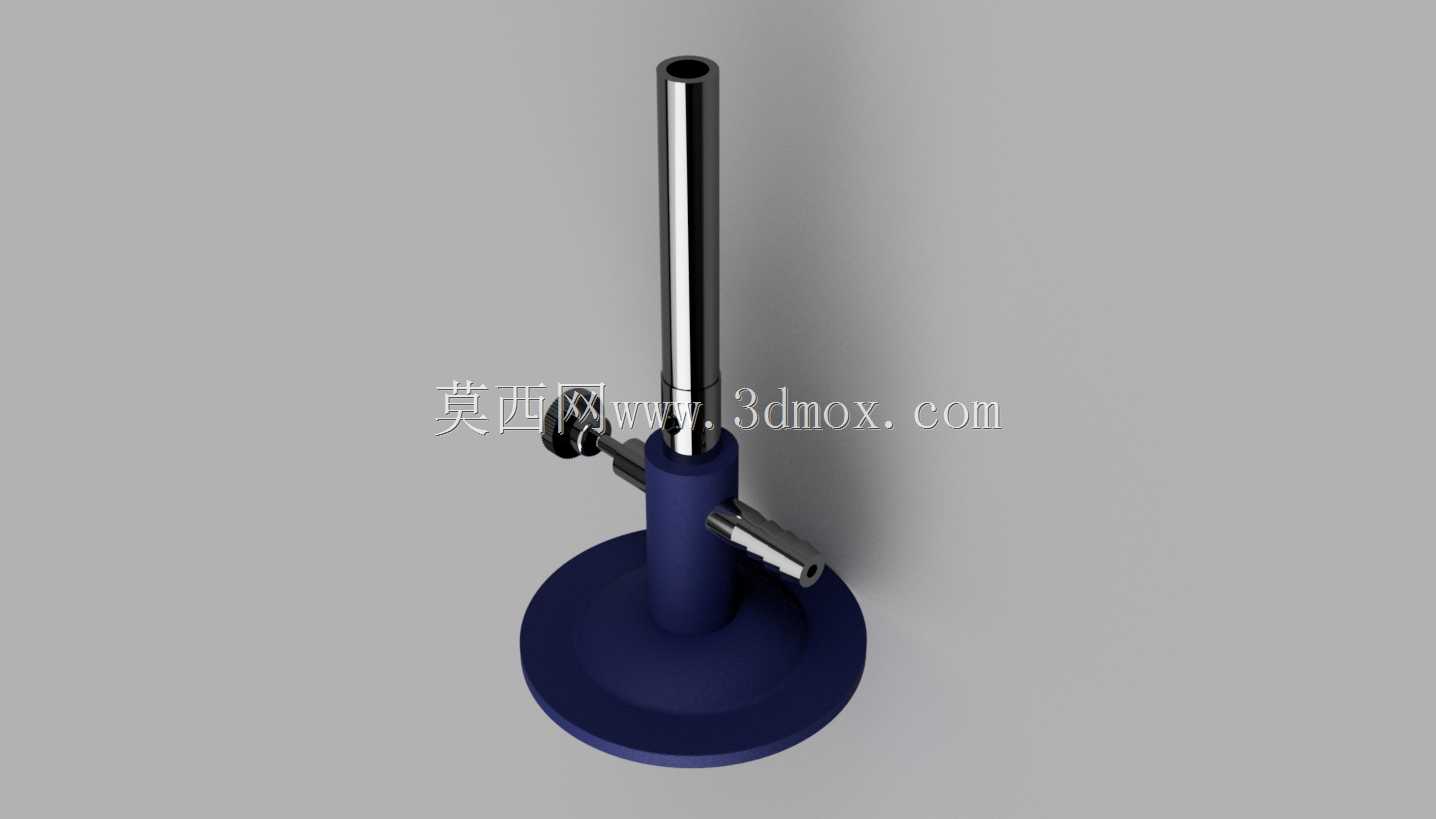

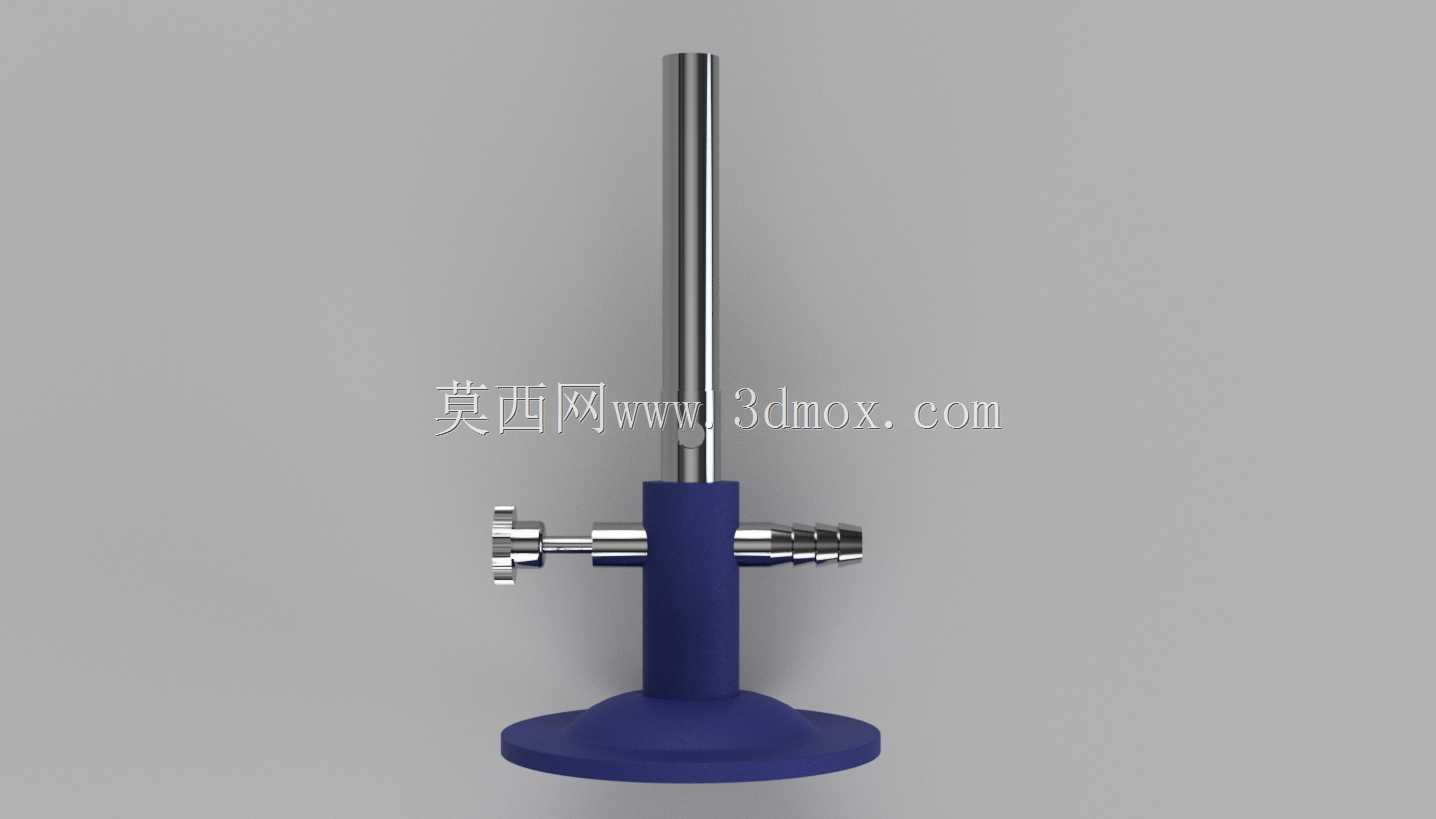

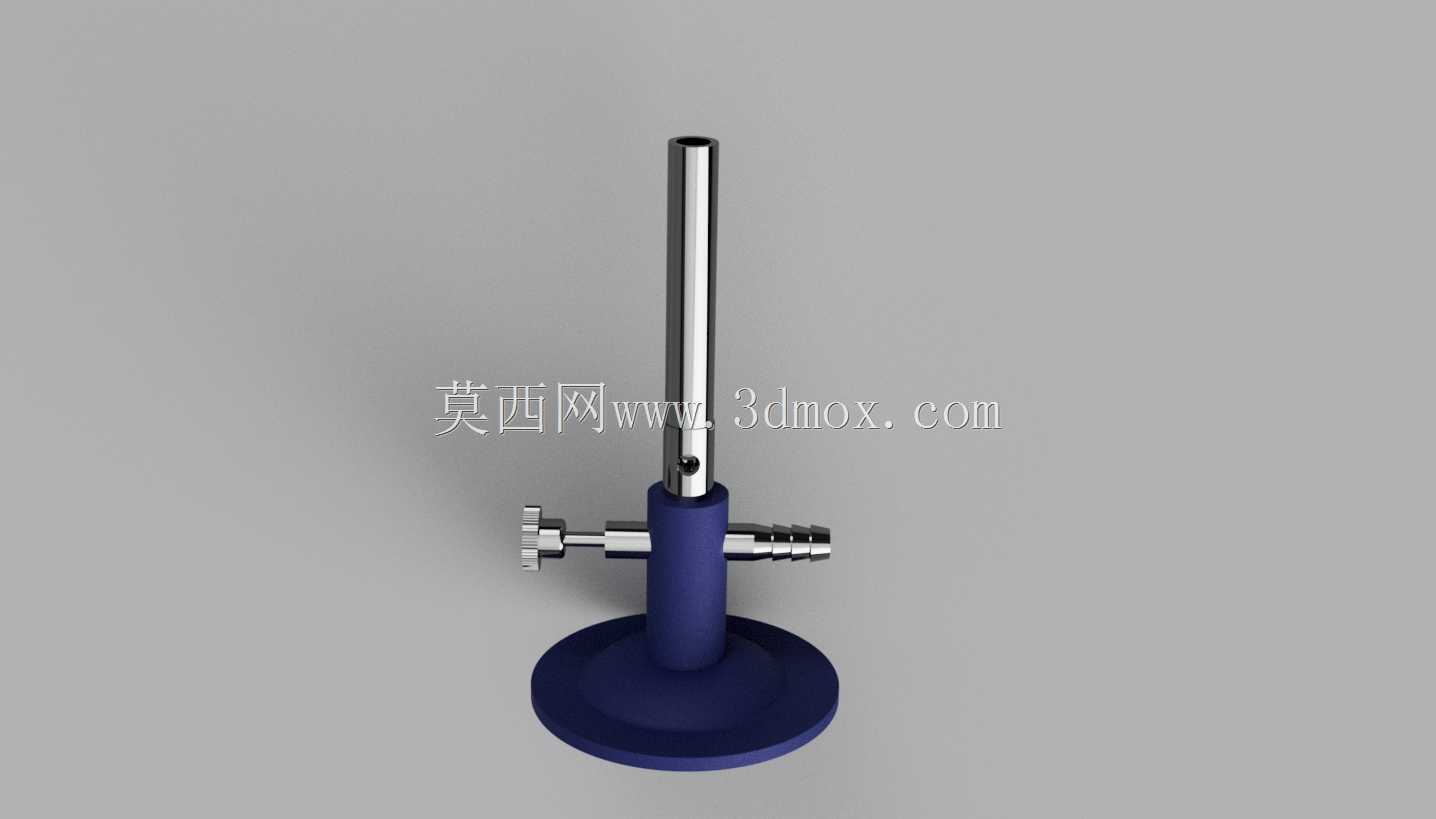

这款本生灯的三维结构设计，核心围绕实验室常规加热场景的使用需求展开，日常在理化分析、样品前处理、小型器具加热灭菌等场景中，是实验室台面上最常用的明火加热器具，适配常规低压燃气供给工况，可满足不同实验场景下的火焰温度调节需求。从结构功能来看，整体采用圆盘式铸铁底座作为支撑主体，底座重量经过配重核算，放置在平整实验台面上时可保证足够的抗倾覆稳定性，不会因常规的台面触碰、管路牵拉出现侧翻风险，底座侧面预留燃气接入管路接口，接口采用标准锥面密封结构，可直接匹配实验室通用的燃气软管规格，无需额外转接配件即可完成管路连接。立柱部分采用中空金属管结构作为燃气与空气的混合通道，管壁厚度满足长期高温灼烧下的结构强度要求，不会因持续加热出现形变、开裂问题；立柱下部设置专门的空气调节挡板，通过旋转挡板即可改变进气通流面积，调整混入燃气的空气比例，从而实现从低温还原焰到高温氧化焰的火焰形态切换，适配不同加热需求，比如需要温和加热的样品烘干场景可减小空气开度获得柔和火焰，需要高温灼烧的器具灭菌场景可开大空气开度获得高温无焰燃烧状态。燃气调节旋钮设置在底座与立柱衔接的侧方位置，旋钮采用防滑滚花结构，操作时可精准控制燃气流量，实现火焰大小的线性调节，旋钮内部的阀芯采用耐磨密封结构，长期反复调节也不会出现燃气泄漏问题。设计过程中充分考虑了实验室台面的安装使用边界，整体高度控制在常规实验操作的舒适区间，底座直径不会占用过多台面操作空间，顶部喷火口的高度适配常规三脚架、石棉网的放置高度，加热时火焰可均匀覆盖加热容器底部，不会出现火焰偏烧、局部过热的问题。所有连接部位均采用可靠的密封结构设计，可避免燃气泄漏带来的安全隐患，整体结构无复杂异形构件，加工装配难度低，日常维护时仅需定期清理通气管路内的积碳即可保证正常使用，完全匹配实验室高频次、长时间的使用需求。
